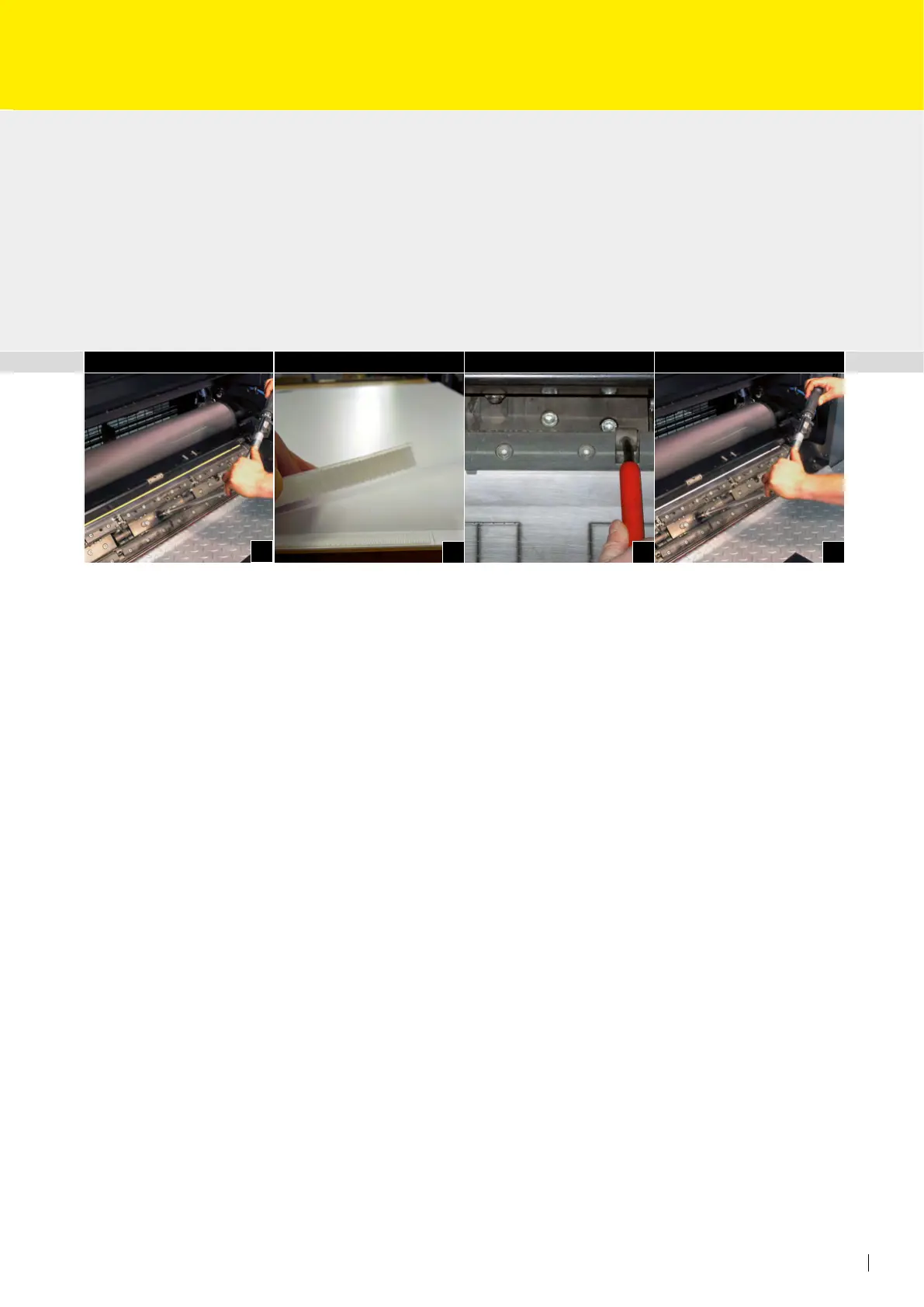

Applicazione con lamierino di registro
Attenzione: prima del montaggio portare il registro di regolazione grezza sulla posi-
zione zero (Fig. 1).
• Rimuovere il cilindro retinato
• Rimuovere il coperchio del canale del cilindro porta caucciù di verniciatura
• Allentare l’albero tenditore del cilindro porta caucciù di verniciatura
• Rimuovere il caucciù/la lastra di verniciatura e il supporto
• Fissare la piastra base RSP dello spessore di 1,90 mm e il supporto aggiuntivo di
0,5 mm nel listello di serraggio del supporto mediante la chiusura a velcro (Fig. 6)
e agganciare alla macchina. (Fig. 2)
Fare attenzione che nessuno dei fogli sia attaccato al cilindro porta caucciù, altri-
menti rimuovere gli eventuali fogli attaccati.
• Inserire il lamierino di registro nel dispositivo di serraggio anteriore e fare atten-
zione che sia correttamente posizionato sul perno di registro; quindi chiudere gli
eccentrici di serraggio sul dispositivo di serraggio anteriore (Fig. 7).
• Far avanzare il lamierino di registro con piccoli movimenti in avanti.
• Inserire il lamierino di registro nel dispositivo di serraggio posteriore, azionare il
rullo di pressione e poi chiudere l’eccentrico di serraggio centrale. Quindi chiude-
re gli eccentrici di serraggio destro e sinistro (Fig. 4).
• Allentare nuovamente i rulli di pressione manuale e pneumatico.
• Tensionare ora il foglio millimetrato a 35 Nm con una chiave dinamometrica
(Fig. 8)
• Rimettere il coperchio del canale del cilindro porta caucciù di verniciatura
