Bedienungsanleitung
876
5

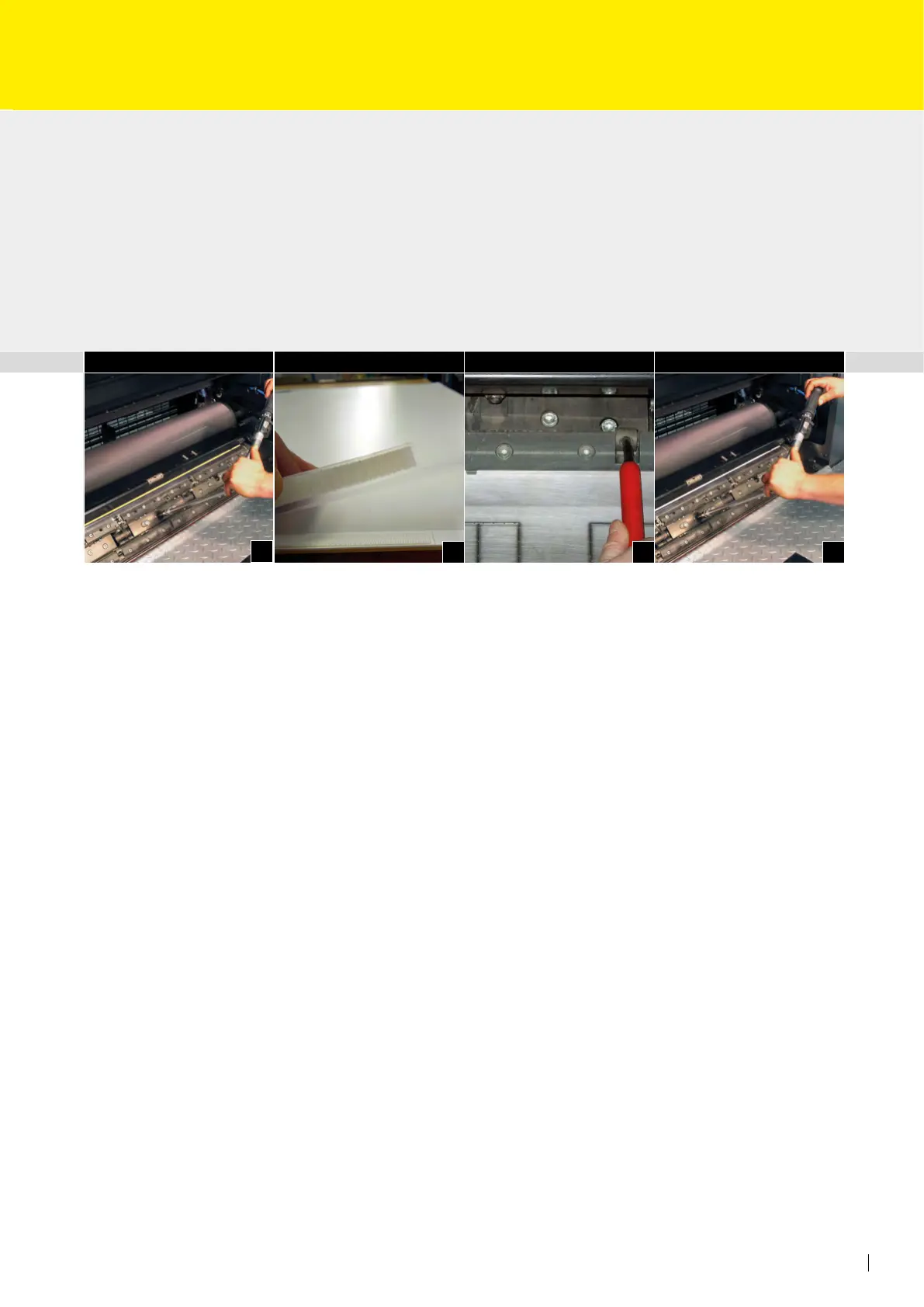

Einsatz mit Registerstanzblech
Achtung: Grobregistereinstellung vor dem Einbau in Null-Stellung bringen (Abb. 1).
• Rasterwalze ausbauen
• Kanalabdeckung des Lacktuchzylinders entfernen
• Spannwellen des Lacktuchzylinders entspannen
• Lacktuch/Lackplatte und Unterlagen entfernen
• RSP-Basisplatte mit einer Dicke von 1,90 mm mit der Zusatzunterlage 0,5 mm mit-
tels Klettverschluss verbinden (Abb. 6), in Unterlagenklemmleiste befestigen und in
Maschine hängen. (Abb. 2) Bitte beachten, dass keine Unterlagefolien auf den Gummi-
tuchzylinder geklebt sind, sonst ggf. die aufgeklebten Unterlagefolien entfernen.
• Registerstanzblech in vordere Klemmeinrichtung einschieben und auf korrekte Anla-
ge an den Registerbolzen achten, Klemmexzenter an der vorderen Klemmeinrichtung
schließen (Abb. 7).
• Registerstanzblech vorwärts eintippen.
• Registerstanzblech in hintere Klemmeinrichtung einbringen, manuelle Anpresswalze
anstellen, dann den mittleren Klemmexzenter schließen. Anschließend den rechten
und linken Klemmexzenter schließen (Abb. 4).
• Die manuelle und pneumatische Anpresswalze wieder lösen.
• Registerstanzblech mit Drehmomentschlüssel mit 35 Nm spannen (Abb. 8)
• Kanalabdeckung des Lacktuchzylinders anbringen
