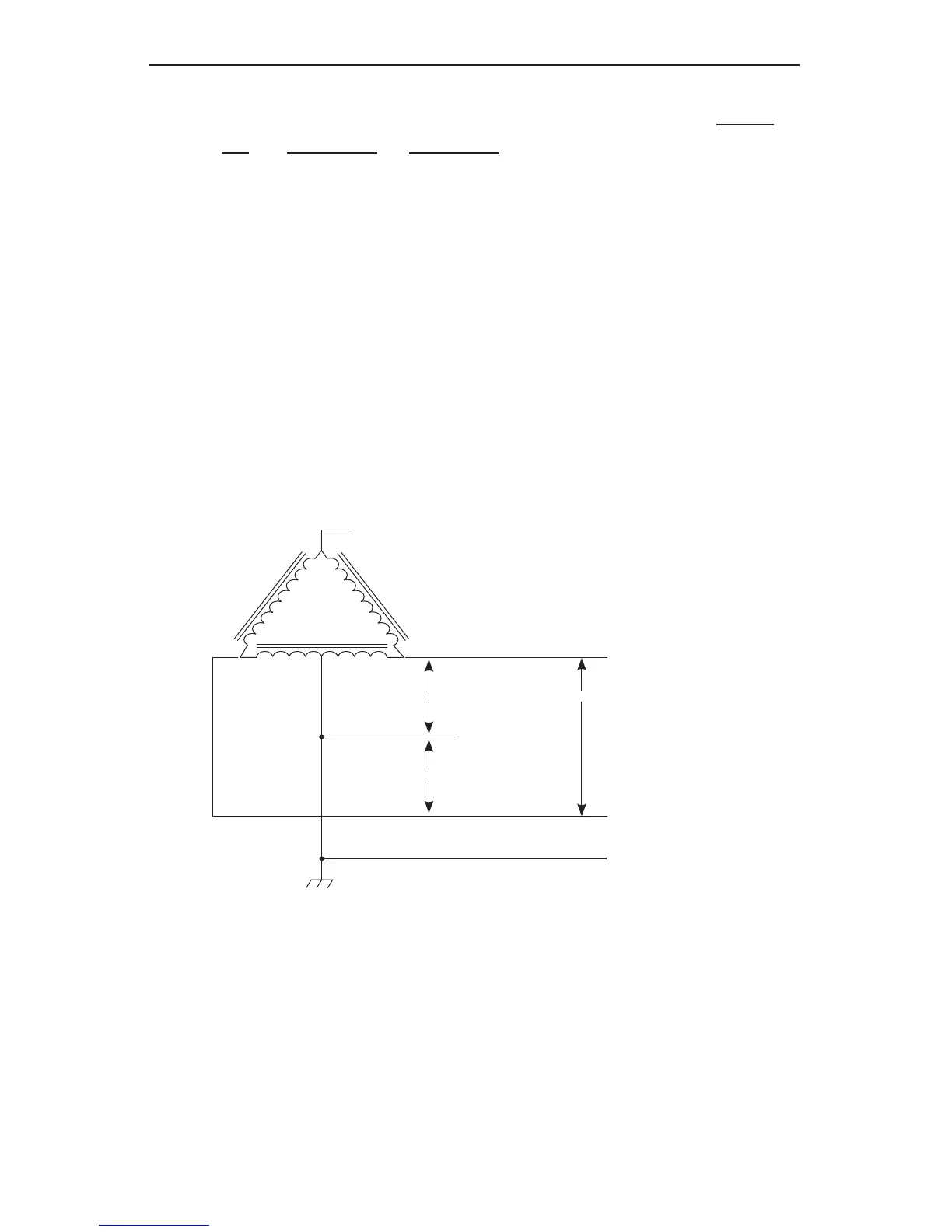

Figure 4: 240V 3-Phase, Delta-Connected, w/Center-Tap on
One Leg
120V
120V
240V
NEUTRAL
(NOT USED)
L1
L2
GROUND
L3 (DO NOT USE!)
With a wye-connected secondary, any two of the legs can
be used to provide 208V to the HCS. For example, L1 &
L2, or L1 & L3, or L2 & L3. Leave the unused leg open.
Do not connect it to a Neutral bar, or to Ground. Be sure
the center point is grounded to Earth somewhere in the
system.
Avec un transformateur étoile-connecté secondaire, deux
des lignes peut être utilisé pour fournir 208V à la HCS.
Par exemple , L1 & L2, ou L1 & L3, ou L2 & L3. Laissez
la borne inutilisée ouverte. Ne le connectez pas à un bar
Neutre, ou à la Mise à la Terre. Assurez-vous que le point
central est Mis à la Terre quelque part dans le système.
