WH_M_BlueMoon_FST_with panel/15.11.1 15

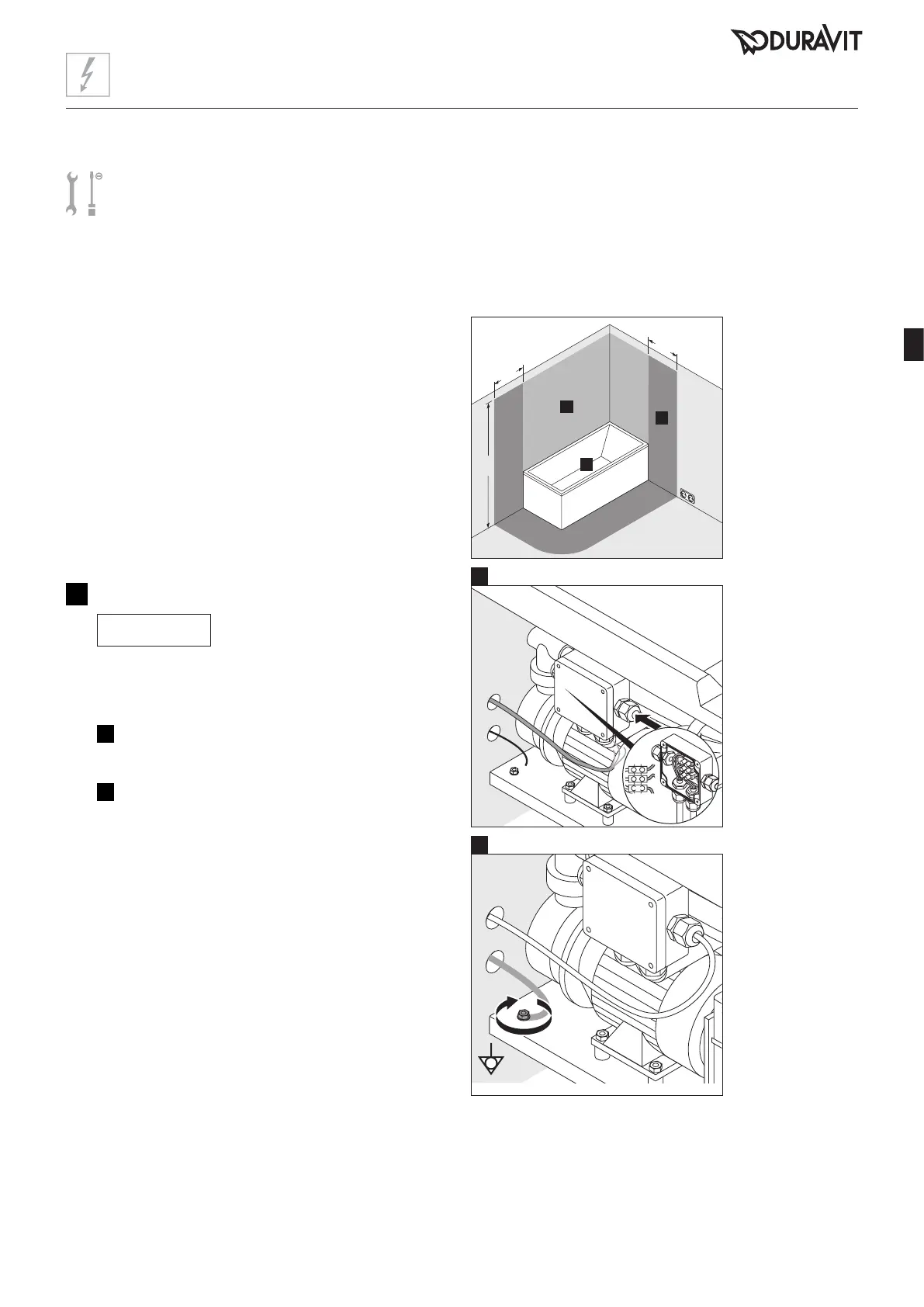

Allacciamento elettrico
L
N
PE
12
Collegamento della vasca idromassaggio (fig. 12)
AVVISO
Anomalie di funzionamento in
seguito a montaggio errato.
> Non legare insieme i cavi con apposite fascette.
> Non posare il cavo di alimentazione parallelo ai cavi
di comando.
i
Collegare il cavo di alimentazione alla scatola di
allacciamento.
II
Collegare il cavo equipotenziale alla vasca
idromassaggio.
* oppure altezza
della doccetta/
entrata acqua
fissa più alta nel
caso sia superiore
Preinstallazione
> Predisporre il cavo di alimentazione:
• Collegare la protezione separata e l'interruttore
differenziale(RCD)
• Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione indicate
(0 - 2)
• Far fuoriuscire il cavo di alimentazione per una
lunghezza di 3 000 mm
> Posare il cavo di messa a terra per il collegamento
equipotenziale:
• Far fuoriuscire il cavo per una lunghezza di
3 000 mm
Zone di protezione secondo la normativa DIN VDE 0100-701
600
600
2250*
0
1
2
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V CA
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V CA
I
N
= 16 A
I
∆N
≤ 30 mA
Alimentazione elettrica
Interruttori di protezione
RCD
II
I
