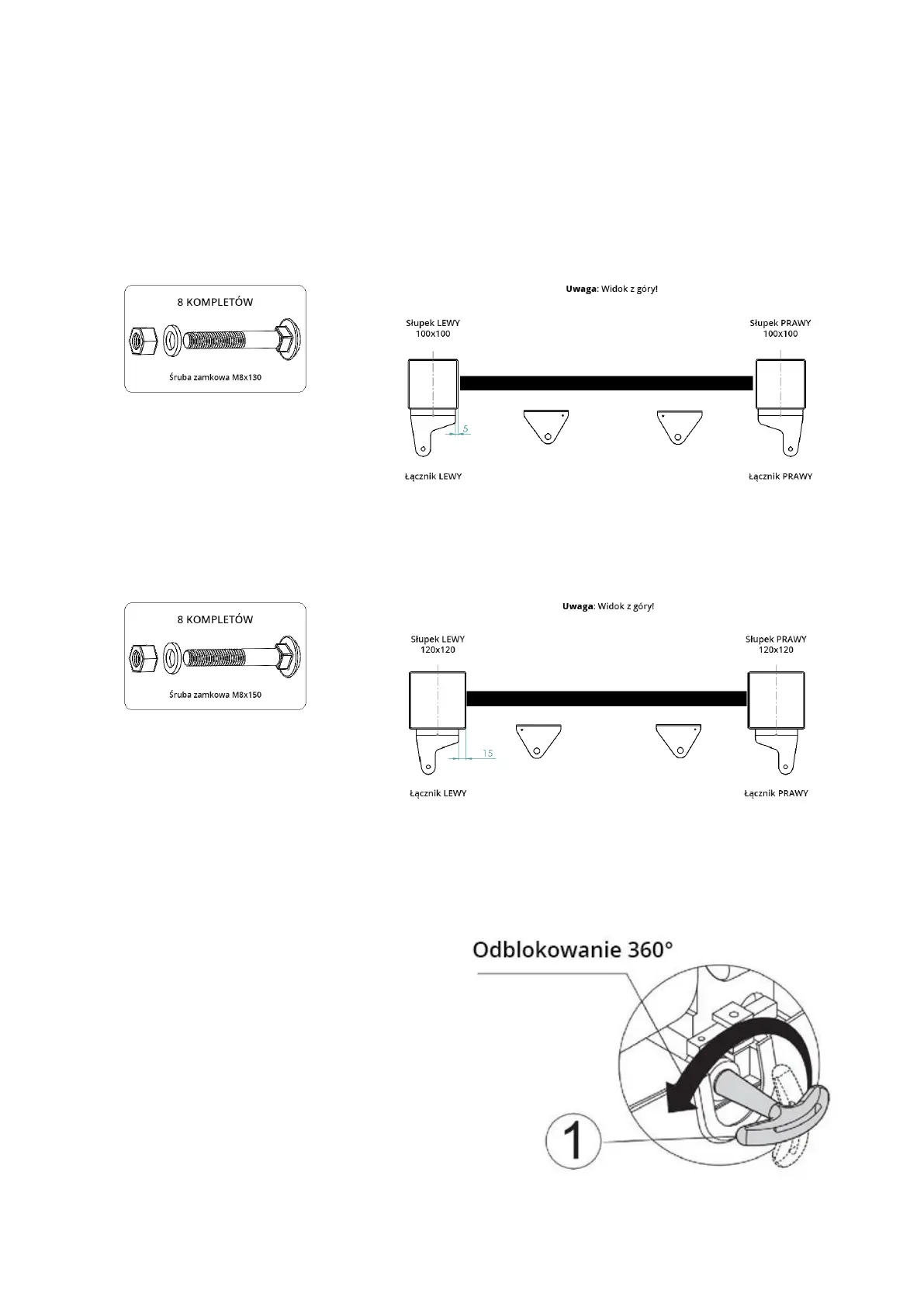

2.6 Mocowanie tylnego wspornika na słupkach metalowych
a) Wsporniki na słupkach metalowych mocujemy w osi słupka.
b) Wspornik ustawiamy w pozycji, aby zapewnić siłownikowi poziomą pracę (zachowujemy wymiar „E” z
powyższego
rysunku między wspornikiem na bramie a wspornikiem na słupku).
c) Wspornik przykręcamy śrubami zamkowymi M8x130.
d) W przypadku słupka 100x100 łącznik przedni mocujemy otworem ∅ 4 do wewnątrz (patrz rysunek poniżej).
e) W przypadku słupka 120x120 wspornik na słupku przykręcamy śrubą zamkową M8x150.
f) Wspornik przedni zaś przykręcamy otworem ∅ 4 do zewnątrz (patrz rysunek poniżej).
2.7 Mocowanie ramienia siłownika
Aby odblokować sprzęt należy włożyć
klucz (1) i przekręcić go o 360° w lewo.
Sprzęt jest wówczas odblokowany.
