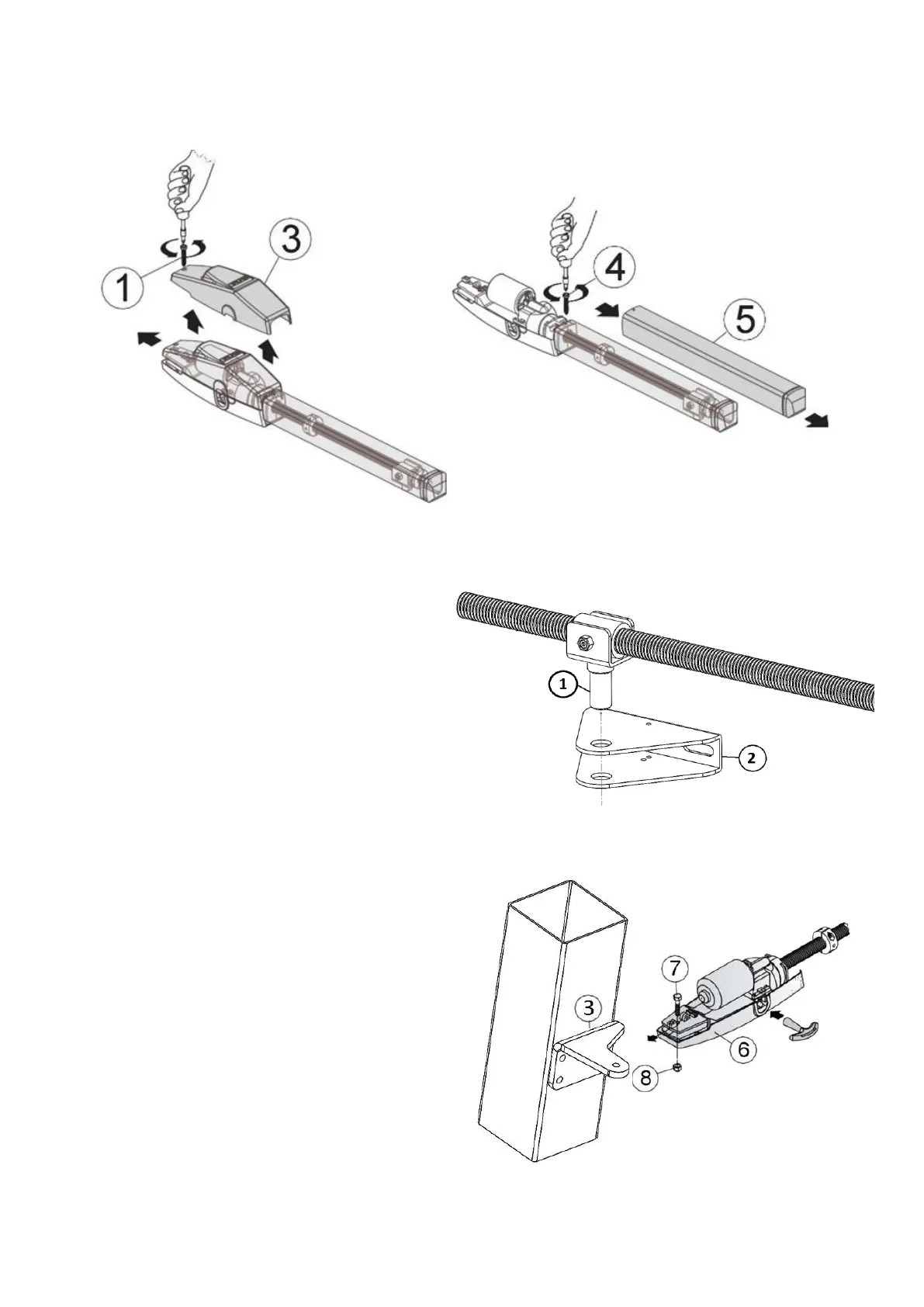

Zdjąć pokrywę silnika (3) poprzez usunięcie śruby (1). Zdjąć pokrywę silnika bez uszkadzania klamer
zabezpieczających. Usunąć śrubę (4) i zsunąć pokrywę ze śruby ślimakowej (5).
Sworzeń siłownika (1) osadzić w otwór
wspornika przedniego (2).
Wsunąć ramię siłownika (6) na wspornik (3),
dopasowując osiowo otwory.
Umieścić śrubę M8x40 (7) i przepchnąć
ją przez ramię motoreduktora i otwór tylnego
wspornika. Zabezpieczyć śrubę nakrętką z
wkładką teflonową (8).
8
