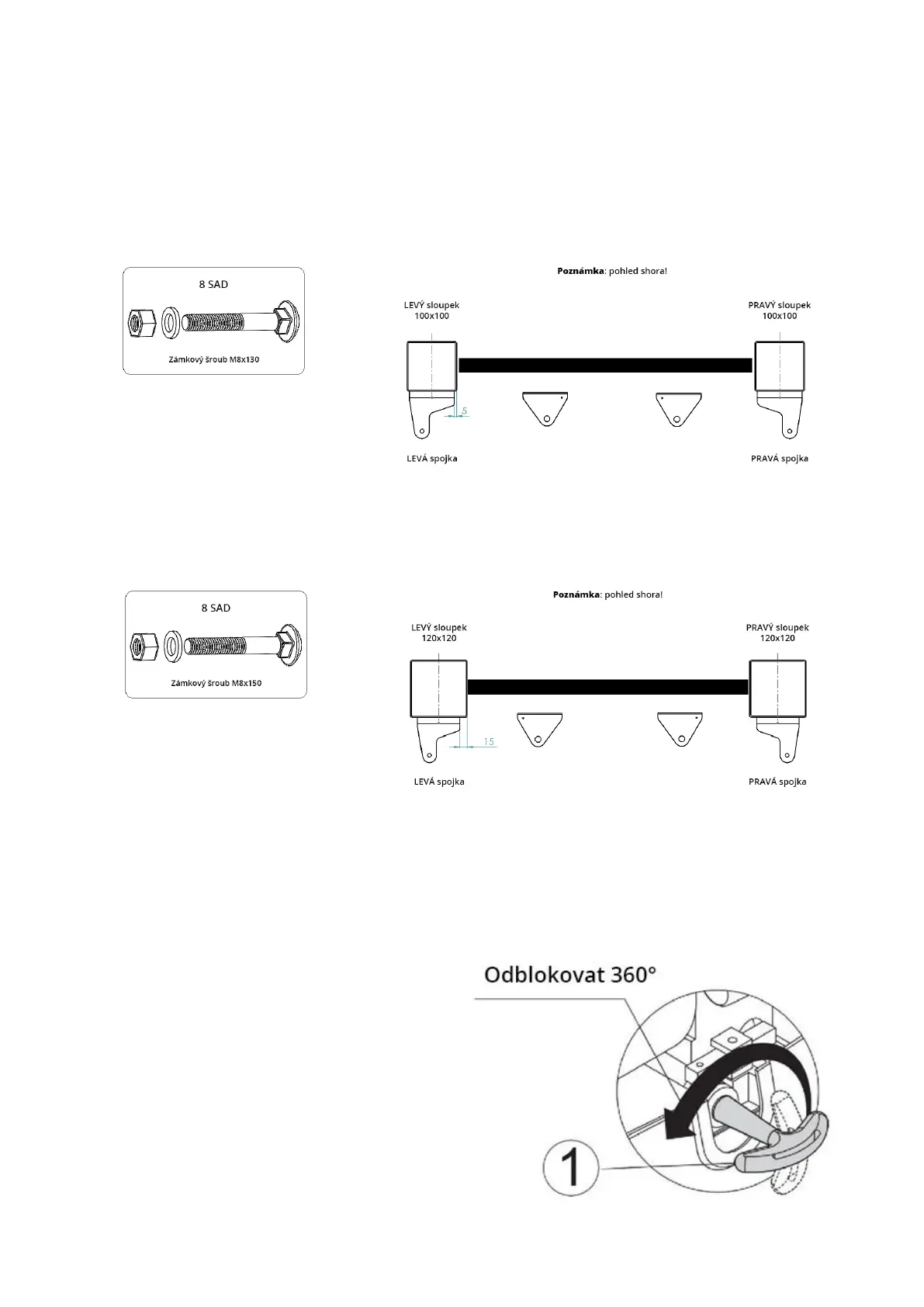

2.6 Upevnění zadní podpěry na kovových sloupcích
a) Upevněte podpěry na kovových sloupcích v ose sloupku.
b) Umístěte podpěru do polohy, která zajistí servomotoru vodorovný provoz (mezi podpěrou na bráně a
podpěrou na sloupku dodržujte rozměr „E” podle výše uvedeného obrázku).
c) Přišroubujte podpěru pomocí zámkových šroubů M8x130.
d) V případě sloupku 100x100 upevněte přední spojku otvorem ∅ 4 dovnitř (viz obrázek níže).
e) V případě sloupku 120x120 přišroubujte podpěru na sloupku zámkovým šroubem M8x150.
f) Přední podpěru přišroubujte otvorem ∅ 4 směrem ven (viz obrázek níže).
2.7 Upevnění ramena servomotoru
Pro odblokování zařízení vložte klíč (1)
a otočte jím o 360° doleva. Zařízení je
odblokováno.
