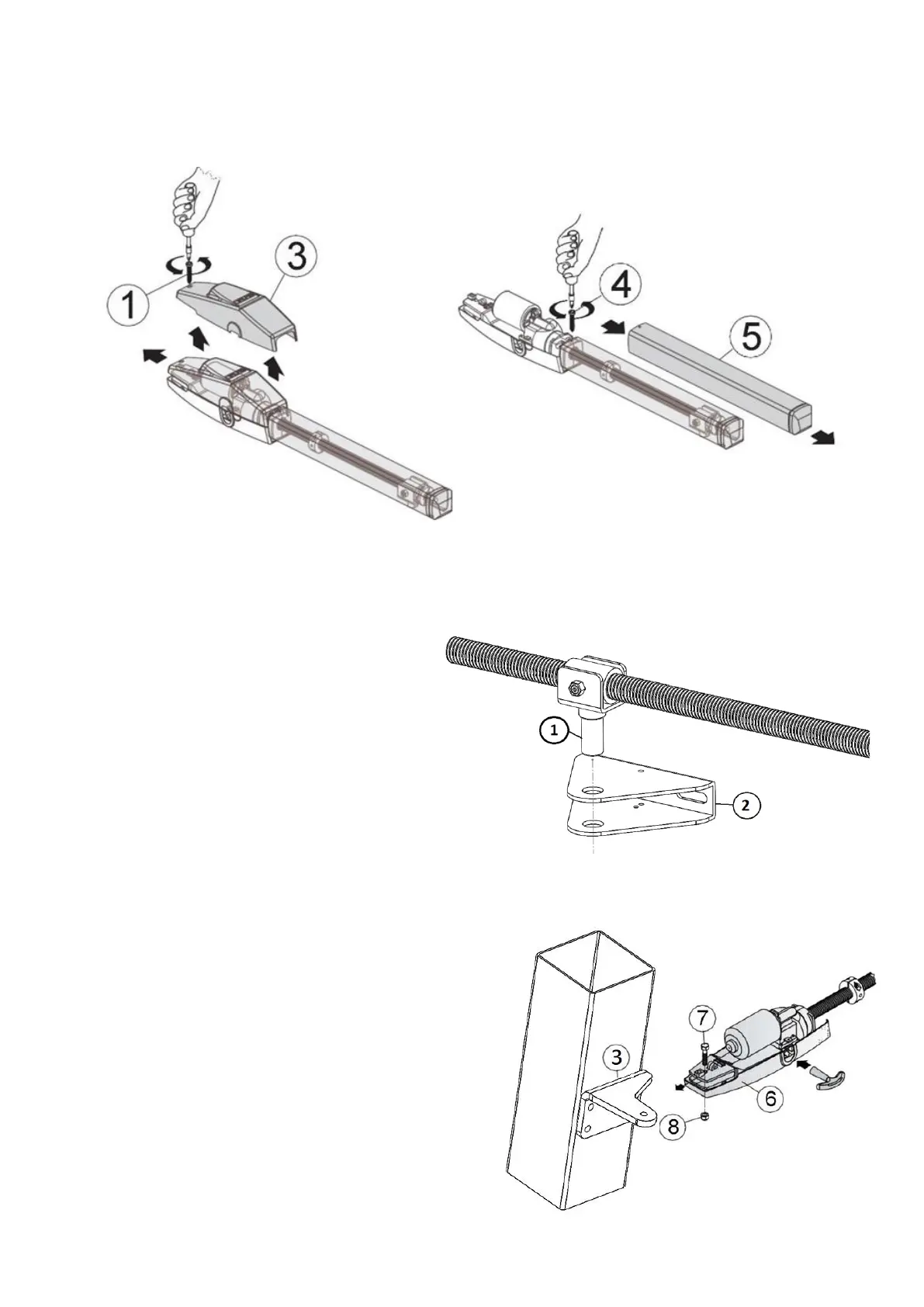

Odstraňte kryt motoru (3) vyšroubováním šroubu (1). Odstraňte kryt motoru, aniž byste poškodili
bezpečnostní spony. Vyšroubujte šroub (4) a sejměte kryt ze šnekového šroubu (5).
Čep servomotoru (1) vložte do otvoru přední
podpěry (2).
Vsuňte rameno servomotoru (6) na podpěru (3),
vyrovnejte otvory axiálně.
Vložte šroub M8x40 (7) a protlačte jej přes rameno
motoreduktoru a otvor zadní podpěry. Zajistěte
šroub maticí s teflonovou vložkou (8).
