ECOCLIM AC134HD - Vue Densemble

FR_
810G20 - Version V5 – Juillet 2020 P. 15
Notice originale
- Flacon gradué de 500 ml pour l’huile récupérée.

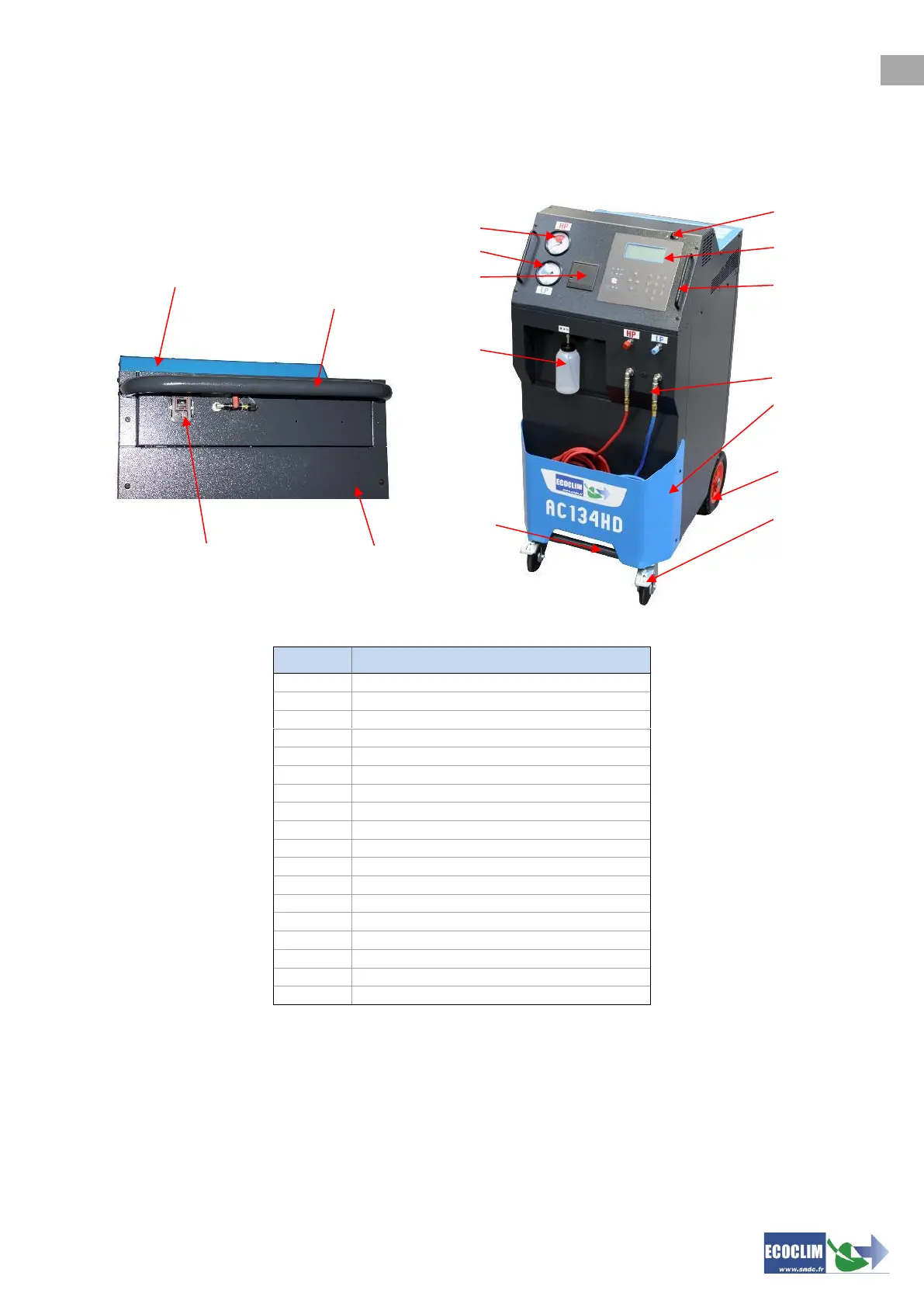

6.2. Vue d’ensemble
N°
IDENTIFICATION
1
Panneau arrière
2
Bloc prise et interrupteur Marche/Arrêt
3
Bac de rangement
4
Poignée arrière
5
Port USB
6
Panneau de commande
7
Poignée avant
8
Filtre
9
Flexible BP
11
Flexible HP
12
Bac avant
13
Roulette avant avec frein
14
Barre de levage
15
Flacon d’huile récupérée
16
Roue arrière gonflable
17
Imprimante thermique
18
Manomètre BP
19
Manomètre HP
1
2
3
4
5
6
7
8
12
13
14
15
17
18
19
16
