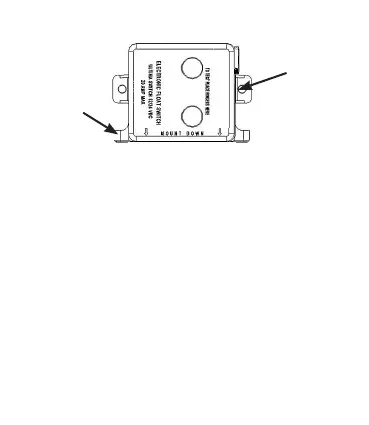

Use estos aguejeros
para el montaje
lateral
Use estos
agujeros para
el montage
inferior
Cableado:
1. Conecte el interruptor manual remoto y el fusible de línea
entrante entre la batería y el UltimaSwitch.
2. Las conexiones de los cables deberían hacerse con terminales
permanentes resistentes al agua. Se debería usar cinta ad-
hesiva eléctrica líquida para revestir los terminales. Las
conexiones de montaje deberían estar por encima del nivel
más alto del agua.
3. El cable Trazador Marrón con Blanco (+) UltimaSwitch se
debería fijar al cable del fusible desde el terminal positivo.
4. El cable de relé Marrón UltimaSwitch al cable de la bomba
Marrón (+).
5. El cable de la bomba Negro (-) al terminal negativo de la
batería.
6. Interruptor de Panel de 2 Vías de Arranque de Operación
Auto/Encendido. Conecte el cable de plomo marrón del inter-
ruptor y el cable de plomo positivo (+) marrón de la bomba al
positivo (+ posición de ENCENDIDO) del interruptor del
Traducción de instrucciones originales
