34

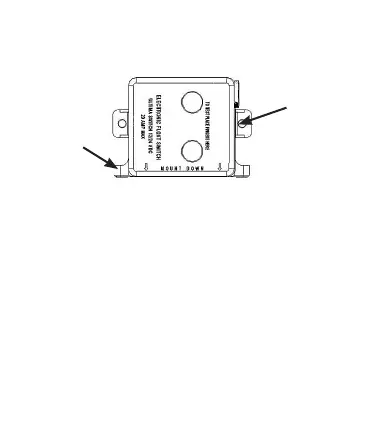

3. Fissate l’interruttore UltimaSwitch direttamente sul pannello
utilizzando delle viti in acciaio inossidabile di dimensioni
#8 x 5/8” (non incluse).
Utilizzate questi fori
per il montaggio
laterale
Utilizzate
questi fori per il
montaggio sul
fondo
Cablaggio:
1. Collegate l’interruttore manuale a distanza ed il fusibile in
linea tra la batteria e l’interruttore UltimaSwitch.
2. I collegamenti dei cavi devono essere dotati di morsetti per-
manenti resistenti all’acqua. I morsetti devono essere rivestiti
con adesivo liquido per materiale elettrico. I collegamenti di
supporto devono essere al di sopra del livello più alto
dell’acqua.
3. Il cavo Marrone con Tracciatura Bianca (+) dell’interruttore
UltimaSwitch deve essere collegato al cavo sotto fusibile dal
morsetto positivo.
4. Il relè Marrone del cavo UltimaSwitch al cavo Marrone (+)
della pompa.
Traduzione delle istruzioni originali
> Italiano
