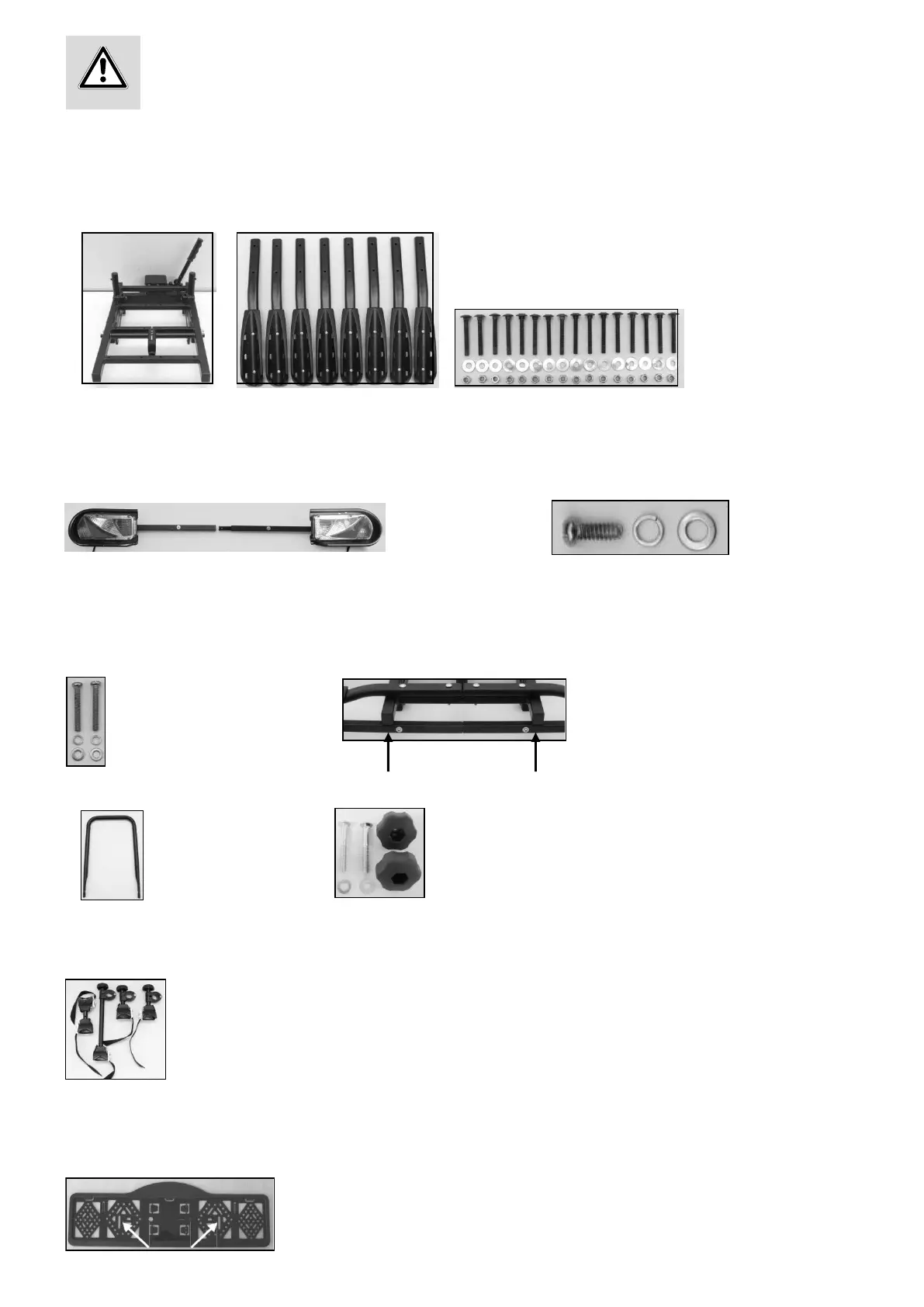

Le porte-vélos doit maintenant être monté. Retirez toutes les pièces de l‘emballage et disposez-les clairement. Véri ez le contenu de la livraison. Chaque étape

est décrite et vous montre clairement quelle pièce vous sera nécessaire pour monter le porte-vélos.

1 x Châssis de base 8 x Rails porte-roue

16 x Vis à tête bombée M6 x 50

16 x Disque 17,8 x 6,5 x 1,1

16 x Écrou M6

Un rail porte-roue sur deux possède une paire. Posez les quatre paires de rails, avec les grattoirs en plastique vers l‘extérieur, parallèlement au châssis de base,

de sorte que les trous du rail s‘alignent aux trous du châssis de base. Fixez chaque rail avec les vis à tête bombée M6 x 50, les disques 17,8 x 6,5 x 1,1 et les écrous

auto-bloquants M6 sur le châssis de base.

5.1.1 MONTAGE DES RAILS PORTEROUE SUR LE CHÂSSIS DE BASE



Assemblez les deux moitiés du set de support de lampe. Ce procédé est simpli é grâce à un petit élément de guidage déjà prémonté sur le côté. Vissez les rails

l‘un à l‘autre et assurez les liaisons avec la vis cruciforme (M5x12), une bague élastique et une rondelle 9,8 x 5,4 x 0,9

Placez les vis cruciformes M5 x 35 avec les bagues élastiques et les disques par dessous dans les trous du support de lampe. Posez les vis sur les trous du  letage

sur la partie inférieure à l‘extrémité du longeron. Serrez fermement le contre-écrou.

Placez maintenant l‘étrier en U sur la gaine tubulaire prévue à cet e et. Placez les vis à tête bombée M8 x 60 extérieures dans les perçages de l‘étrier en U et la

gaine tubulaire. Placez les disques et les poignées écrous M8 sur l‘extrémité de vis et serrez les poignées écrous.

Déserrez les poignées écrous du support de cadre et dévissez-les complètement. Ouvrez le collier du support de cadre et posez les inserts autour de l‘étrier en U

à un endroit adapté à votre vélo. Replacez le collier autour des inserts et pressez fermement. Refermez le support de cadre avec la vis à pommeau (ne serrez pas

encore). Vous aurez besoin du support de cadre, roue à roue lorsque vous  xerez un quatrième vélo sur le portevélos arrière.

1 x Set de support de lampe

2 x Vis cruciforme M5 x 35

2 x Bague élastique 8,1 x 5,5 x 1,2

2 x Disque 9,7 x 5,3 x 0,9

1 x Étrier en U 2 x Poignée écrou M8

2 x Disque 15,8 x 8,5 x 1,1

2 x Vis à tête bombée M8 x 60

1 x Support de cadre, roue à roue

1 x Support de cadre, long

2 x Support de cadre, court

Vis cruciforme M5 x 12
