29

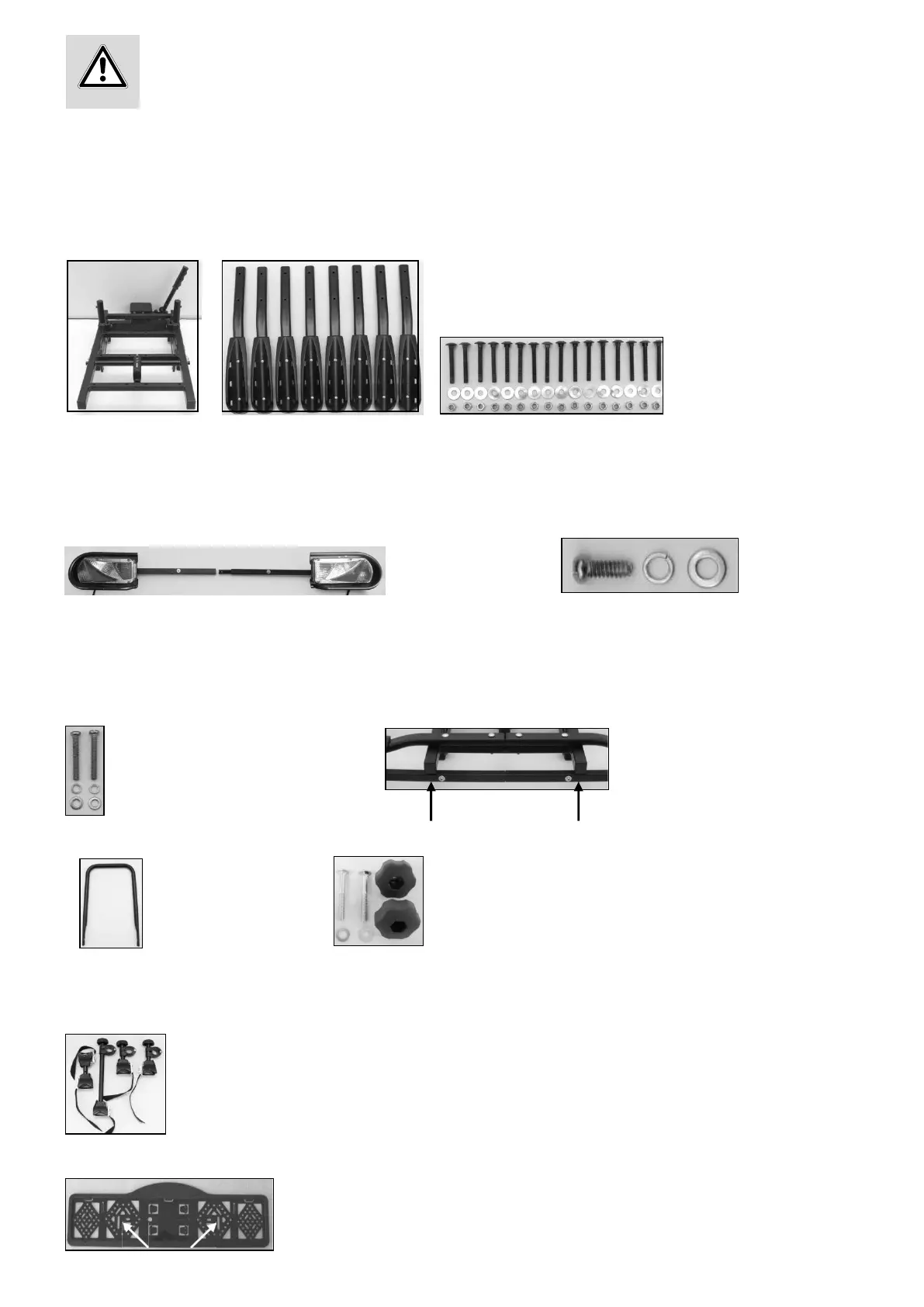

1 x Telaio base 8 x Binari
16 x Viti tonde con quadro sottotesta M6 x 50
16 x Rondelle 17,8 x 6,5 x 1,1
16 x Dadi M6
Due binari formano una coppia. Disporre le quattro coppie di binari, con le coppette di plastica rivolte verso l‘esterno, parallelamente al telaio base di modo che
i fori dei binari coincidano con i fori del telaio base. Fissare ciascun binario al telaio base con le viti tonde con quadro sottotesta M6 x 50, le rondelle 17,8 x 6,5 x
1,1 e i dadi autobloccanti M6.
5.1.1 MONTAGGIO DEI BINARI SUL TELAIO BASE
5. ISTRUZIONI PER L‘USO
Unire le due metà del supporto lampade. Questa operazione viene facilitata da una piccola guida già montata su un lato. Unire i binari e  ssarli con la vite a croce
(M5x12), la rosetta elastica e la rondella 9,8 x 5,4 x 0,9.
Introdurre le viti a croce M5 x 35 con le rosette elastiche e le rondelle dal basso nei fori verticali del supporto lampade. Introdurre le viti nei fori  lettati sul lato
inferiore dell‘estremità dei longheroni. Stringere le viti.
Inserire adesso la sta a a U nelle apposite boccole. Inserire le viti a testa tonda con quadro sottotesta M8 x 60 dall‘esterno nei fori della sta a a U e nelle boccole.
Applicare le rondelle e i dadi zigrinati M8 sulle estremità delle viti e stringere i dadi zigrinati.
1 x Set supporto lampade
2 x Viti a croce M5 x 35
2 x Rosette elastiche 8,1 x 5,5 x 1,2
2 x Rondelle 9,7 x 5,3 x 0,9
1 x Staff a a U 2 x Dadi zigrinati M8
2 x Rondelle 15,8 x 8,5 x 1,1
2 x Viti a testa tonda con quadro sottotesta M8 x 60
Vite a croce M5 x 12
5.1.2 MONTAGGIO DEL SUPPORTO LAMPADE
5.1.3 FISSAGGIO DEL SUPPORTO LAMPADE AL TELAIO BASE
5.1.4 MONTAGGIO DELLA STAFFA A U
Í
Í
Í
Svitare la vite zigrinata del braccio di  ssaggio ed estrarla completamente. Aprire la fascetta del
braccio di  ssaggio e mettere gli inserti in un punto adeguato per la propria bicicletta, intorno
alla sta a a U. Rimettere la fascetta intorno agli inserti e premerli bene insieme. Chiudere il
braccio di  ssaggio con la vite zigrinata (non stringerla a fondo per ora).
Il braccio di  ssaggio da ruota a ruota serve nel momento in cui si deve  ssare al supporto pos-
teriore la quarta bicicletta.
Prima di montare il portatarga, svitare le viti dal supporto lampade. Passare le viti nelle fessure verticali del porta-
targa (vedi foto). Introdurre le viti nei fori  lettati del supporto lampade, ma senza ancora stringerle. Orientare il
portatarga in modo tale da trovarsi alla stessa altezza delle luci posteriori. Stringere adesso le viti.
1 x Braccio di  ssaggio da ruota a ruota
1 xBraccio di  ssaggio lungo
2 x Bracci di  ssaggio corti
1 x Portatarga
5.1.5 MONTAGGIO DEI BRACCI DI FISSAGGIO
5.1.6 MONTAGGIO DEL PORTATARGA
5.1 MONTAGGIO DEL PORTABICICLETTE
Il portabiciclette deve essere ancora assemblato. Prelevare tutti i componenti dall‘imballo e disporli a terra. Ogni fase di lavoro è descritta e mostra chiaramente
quali componenti occorrono per il montaggio del portabiciclette.
Quando il portabiciclette è a bordo si deve sempre portare nel veicolo la relativa omologazione.
Non e ettuare corse a vuoto con il portabiciclette. Sistemarlo nel bagagliaio del proprio veicolo. In questo modo si evita un
maggiore consumo di carburante e si salvaguarda il portabiciclette.
Il conducente è responsabile per la correttezza del carico e dei  ssaggi.
