24
Zorg er altijd voor dat de snelkoppeling goed vergrendeld is met de vergrendelpin en afgesloten is met het hangslotje. De
drager mag nooit gebruikt worden indien deze niet is ergrendeld en afgesloten.
Met de meegeleverde kabelbindertjes kan de kabel van de lampen aan de onderkant van de drager netjes vastgezet worden. Let hierbij op dat de kabel het
kantelmechanisme niet in de weg zit.
Schuif de twaalf korte, zwarte spanbandjes van binnen naar buiten door de sleuf, dan rond de wielhouder en
vervolgens door de sleuf weer van buiten naar binnen (zie foto).
Als laatste plaatst u de vier kunststof afdekkappen over het midden van de wielhouders.
Allereerst is het verstandig om vertrouwd te raken met de
snelkoppeling.

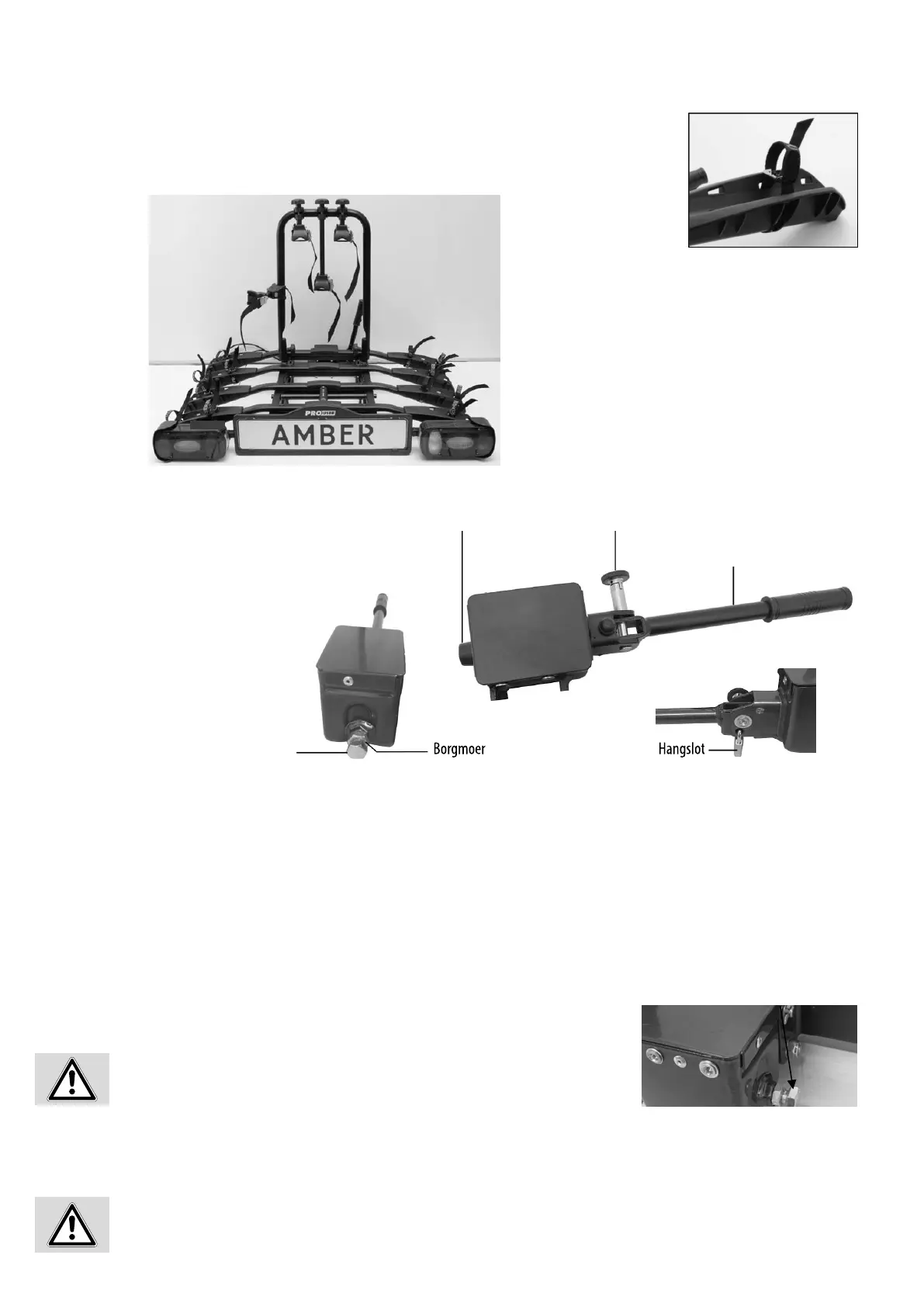

Eindresultaat:
5.2 MONTAGE VAN DE FIETSENDRAGER OP DE TREKHAAK
De snelkoppeling bestaat uit een huis dat bevestigd is aan de etsendrager en een hefboom. Met behulp van de hefboom kan de snelkoppeling geopend en
gesloten worden.
Voor de montage van de etsendrager kan de auto het beste recht staan, de motor uit staan en de handrem aangetrokken zijn. Let op dat de trekhaak onbe-
schadigd, schoon en vetvrij is!
Ontgrendel de vergrendelpin van de hendel van de snelkoppeling door deze uit te trekken en een kwartslag te draaien. Open de snelkoppeling door de hendel
vertikaal te zetten.
Plaats de drager van bovenaf op de trekhaak. Druk de hendel van de snelkoppeling naar beneden (Ca. 35-40kg) totdat deze niet meer verder kan (Hendel zal in
horizontale positie blijven staan). Draai de vergrendelpin weer een kwartslag terug, totdat deze weer geborgd is (en de hendel niet meer omhoog kan).
Test nu of de drager nog horizontaal kan draaien op de trekhaak. Indien dit zo is dan haalt u de drager van de
trekhaak en draait u de instelbout van de snelkoppeling iets in. Eerst de borgmoer losdraaien, instelschroef iets
aandraaien en borgmoer weer vastdraaien.
Plaats de drager weer terug op de trekhaak en controleer vervolgens opnieuw of de drager goed vast op de trek-
haak zit (en niet meer gemakkelijk te draaien is). Herhaal dit totdat de drager goed vast zit.
Indien de drager niet meer eenvoudig te draaien is op de trekhaak, kan de snelkoppeling afgesloten worden.
Vergrendel de hendel met de vergrendelpin, sluit de drager af met het hangslot en haal de sleutel uit het slot.
Bewaar deze sleutel zorgvuldig en op een veilige plek. De etsendrager is nu ook tegen diefstal beveiligd.
LET OP
Zorg er altijd voor dat de borgmoer van de instelbout weer goed vastgedraaid wordt!
Instelbout snelkoppeling
Borgmoer
Instelbout
snelkoppeling
Borgmoer
Instelbout snelkoppeling Vergrendelpin
Hangslot
Hendel voor snelkoppeling
De montage: Draai de schroe es voor het monteren van de kentekenplaathouder uit de lamphouder-rail en monteer vervolgens ook de kentekenplaathouder
aan de rail. De kentekenplaathouder moet op gelijke hoogte (of net iets erboven) als de verlichting liggen.
