36

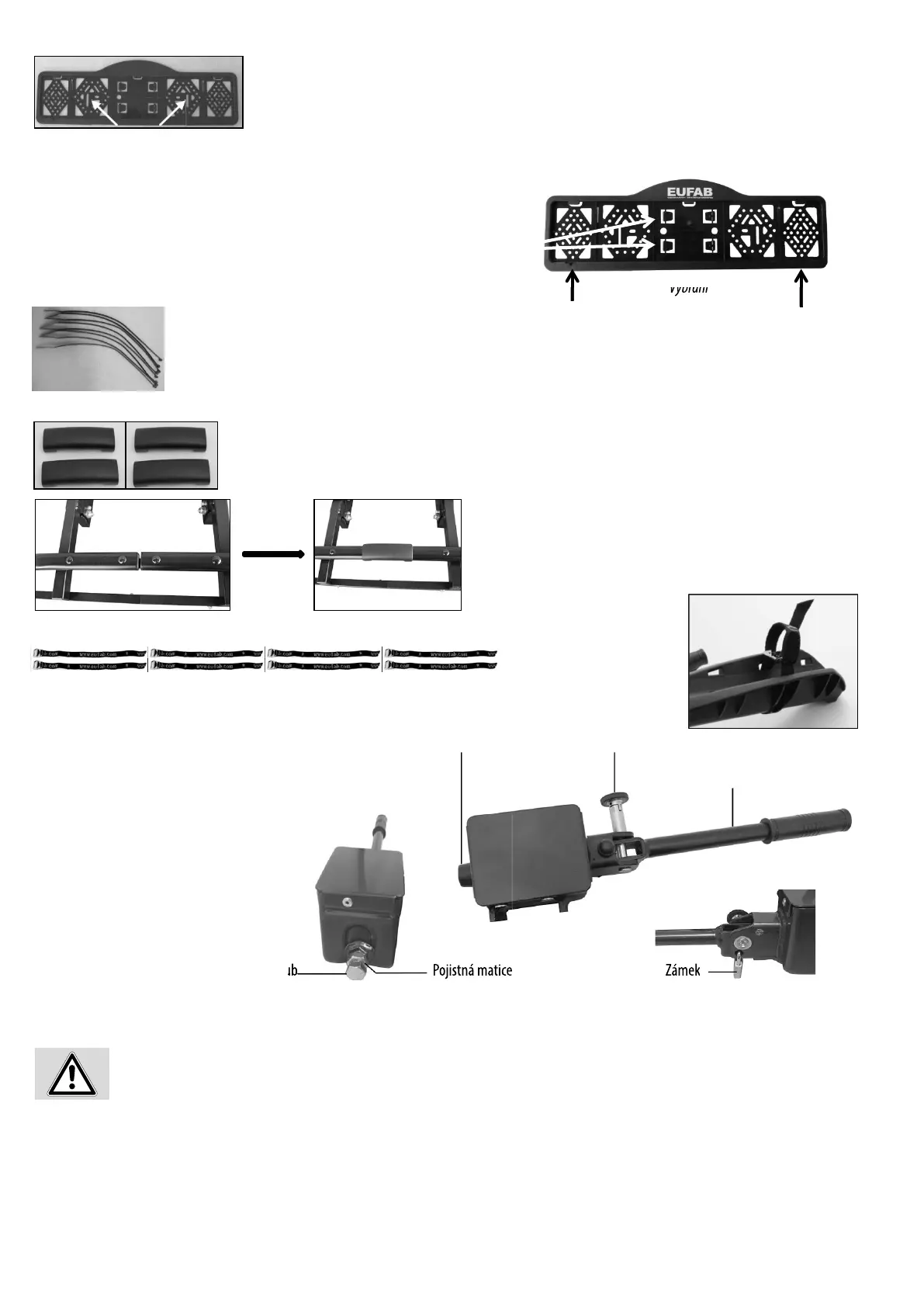

Před montáží držáku registrační značky vyšroubujte šrouby z nosiče svítilen. Prostrčte šrouby skrz svislé mezery držáku registrační značky (viz obrázek). Nasaďte
šrouby na závitové otvory nosiče svítilen, zatím je však neutahujte. Vyrovnejte držák registrační značky tak, aby se se nacházel ve stejné výšce jako zadní svítilny.
Nyní šrouby pevně přitáhněte.
Montážní klipy pro připevnění registrační značky se nachází jako vylamovací díly
v držáku registrační značky. Dva z klipů vylomte. Nasuňte registrační značku do
držáku, poté zatlačte klipy do vybrání a registrační značku upevněte.
Kabely veďte podél trubek základního rámu. Kabely nesmí být zalomené, vytažené nebo skřípnuté, např. v místě sklápěcího mecha-
nismu. Kabely připevněte dodávanými stahovacími pásky. Přebytečný materiál stahovacích pásků nakonec zkraťte nožem.
1 x Držák registrační značky
5.1.5 MONTÁŽ DRŽÁKU REGISTRAČNÍ ZNAČKY
5.1.6 VLOŽENÍ REGISTRAČNÍ ZNAČKY
5.1.7 VEDENÍ ELEKTRICKÝCH KABELŮ
Vybrání
5.1.8 NASAZENÍ PLASTOVÝCH KRYTEK
Nasaďte plastové krytky na střed kolejnic pro kola.
4 x Plastové krytky
5.1.9 MONTÁŽ KRÁTKÝCH UPÍNACÍCH POPRUHŮ
Prostrčte krátké upínací popruhy zevnitř směrem ven pod držákem kola a poté opět zvenčí směrem dovnitř skrz podélné
otvory držáku kola (viz obrázek).
8 x Upínací popruh, krátký
Visací zámek je nutné vždy používat jako dodatečné zajištění při provozu nosiče jízdních kol.
Dbejte na to, aby závěsné zařízení bylo nepoškozené, čisté a
zbavené mastnoty.
Než nasadíte nosič jízdních kol na závěsné zařízení, seznamte se s
funkcí systému rychlouzávěru.
Rychlouzávěr sestává z jednoho dílu s pákou. Ovládáním páky lze rychlouzávěr otevřít nebo zavřít. Pomocí zajišťovacího čepu a visacího zámku lze rychlouzávěr
zamknout a odemknout
5.2 MONTÁŽ NOSIČE JÍZDNÍCH KOL NA ZÁVĚSNÉ ZAŘÍZENÍ
Odstavte vozidlo na rovné ploše. Zatáhněte ruční brzdu.
Vytáhněte zajišťovací čep rychlouzávěru a otočte jej o 90°, abyste zabránili jeho opětovnému zapadnutí. Rychlouzávěr otevřete zvednutím páky.
Nosič nasaďte shora vodorovně na závěsné zařízení. Páku rychlouzávěru sklopte dolů (vyžaduje sílu cca 35-40 kg) až na doraz (páka zůstane v horizontální
poloze).
Zkontrolujte, zda je nosič bezpečně a pevně upevněn na závěsném zařízení (a nelze s ním otáčet). Není-li tomu tak, je nutné rychlouzávěr seřídit. Vyklopte páku
nahoru a nosič sejměte ze závěsného zařízení. Odstraňte ochrannou krytku nastavovacího šroubu. Povolte zajišťovací matici nastavovacího šroubu a nastavovací
šroub na rychlouzávěru o čtvrt otáčky zašroubujte. Poté opět utáhněte pojistnou matici.
Opět nasaďte nosič na závěsné zařízení a zkontrolujte, zda je na závěsném zařízení bezpečně pevně připevněn. Postup seřízení v případě potřeby opakujte, až
bude nosič bezpečně pevně připevněn. Ochrannou krytku opět natlačte na nastavovací šroub.
Klipy
Seřizovací šroub
pro rychlouzávěr
Pojistná matice
Seřizovací šroub pro rychlouzávěr Bezpečnostní / Uzamykací kolík
Zámek
Páka
