Si el dispositivo portante no se puede seguir girando en el enganche del remolque, gire el perno de seguridad del cierre rápido de manera que encastre. Cierre
ahora el cierre rápido con el candado suministrado y extraiga la llave del mismo. Guarde estas llaves con cuidado y en un lugar seguro. El portabicicletas también
estará protegido contra robo.
Compruebe regularmente el asiento rme del dispositivo portante sobre el enganche del remolque, así como la jación de las bicicletas sobre el dispositivo
portante. También deberá comprobar regularmente el funcionamiento de la instalación de las luces de su portabicicletas.
5.3 MONTAJE DE LAS BICICLETAS EN EL DISPOSITIVO PORTANTE TRASERO
5.4 USO DE LA CORREA DE DESCARGA DE TRACCIÓN
Estas instrucciones describen la utilización en furgonetas y compactos con portón trasero (puerta trasera). En el
caso de vehículos con la parte trasera escalonada (berlinas), proceda correspondientemente.
Antes del montaje de la correa de descarga de tracción, limpie el polvo y la suciedad de la parte superior del
portón trasero para evitar arañazos durante el viaje con el dispositivo portante trasero.
Abra el portón trasero de su vehículo. Pase el extremo libre de la correa desde dentro hacia afuera entre el
portón trasero y el canto del techo. Deje unos 20 cm libres entre el anclaje de la correa y el canto del techo.
Cierre el portón trasero con cuidado. Asegúrese de que la correa quede plana y recta entre las juntas. Tire con
cuidado de la correa hasta que el anclaje de la correa quede en el revestimiento del forro interior del techo y el
portón trasero.
Sin esta correa de seguridad no puede
utilizarse el portabicicletas.
Asegúrese de que no se dañan los spoilers del canto del techo y de que la función de la
correa de descarga de tracción no resulta mermada por dichos spoilers
La primera bicicleta se coloca en el primer riel (el más cercano al vehículo) y se ja con el soporte de
cuadro corto en la horquilla en U. Para ello, el lado con la correa de sujeción del soporte de cuadro se
ja en el cuadro de la bicicleta. Fije las ruedas colocando las correas de sujeción alrededor de la llanta
de su bicicleta y apretando las correas. Atención: La rueda delantera tiene que protegerse contra el giro
adicionalmente con otra correa de sujeción pequeña. Para ello, la rueda delantera vuelve a jarse en otro
lugar con el riel (véase la imagen).
La segunda bicicleta se coloca en el segundo riel normalmente en sentido opuesto a la primera y se
ja por la horquilla en U con el segundo soporte de cuadro corto. Las ruedas también se jan del modo
descrito para la primera bicicleta. La tercera bicicleta se coloca en el tercer riel y se ja con el soporte de
cuadro largo por la horquilla en U. La cuarta bicicleta se coloca en el cuarto riel. Con el soporte de cuadro,
rueda a rueda, conecte ahora el cuadro de la cuarta bicicleta con el de la tercera.
Vuelva a jar las ruedas como en la primera bicicleta. Es posible que las bicicletas tengan que orientarse
de modo distinto al descrito sobre el dispositivo portante trasero para que los soportes de cuadro puedan
jarse correctamente. Ahora, je las bicicletas con la correa de seguridad larga. Coloque la correa de
seguridad por los cuadros de las bicicletas y alrededor de la
horquilla en U, y apriete la correa de seguridad con fuerza.
Los soportes del cuadro pueden causar ligeras marcas de
presión y daños de pintura en el cuadro de la bicicleta.

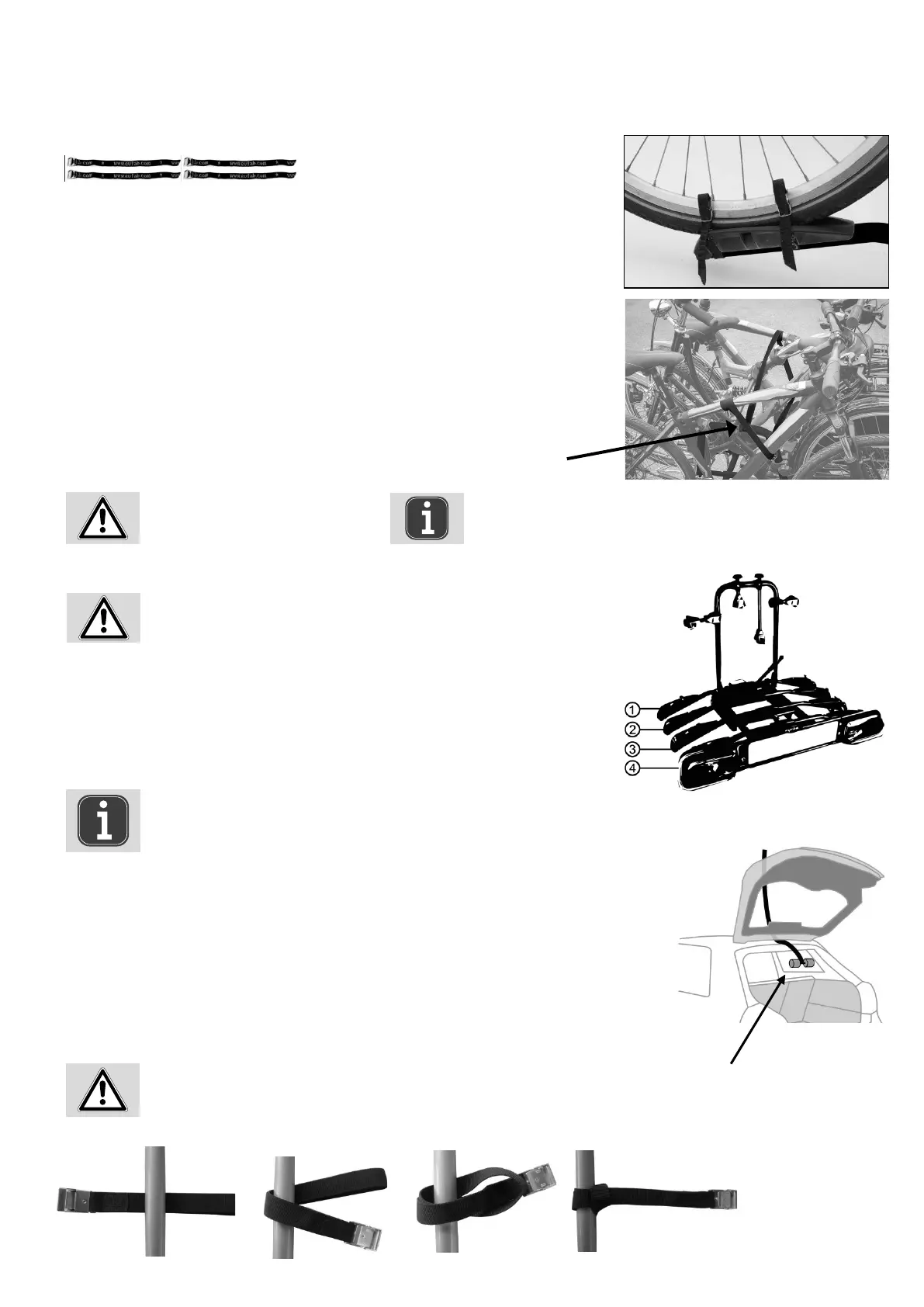

Fije ahora la pieza de la correa con la cerradura en la horquilla en U, como se muestra en las imágenes 1 a 4.
Correa de descarga de tracción
Imagen 1 Imagen 2 Imagen 3 Imagen 4
4 x Correa de sujeción, corta
Correa de seguridad
Cuando se transporten bicicletas electrónicas, no debe excederse la carga útil
del portabicicletas y la capacidad de carga máxima de cada carril bici individual.
Si transporta una bicicleta electrónica en los rieles 1 o 2, las otras bicicletas deben ser correspondientemente más ligeras para que el
portabicicletas no se sobrecargue. Antes de cargarla, determine el peso de cada bicicleta (por ejemplo, usando una balanza personal).
5.3.1 TRANSPORTE DE BICICLETAS ELECTRÓNICAS
Montar las e-bicicletas sólo en los carriles para bicicletas 1 y 2, ver foto.
Capacidad de carga máxima de los carriles para bicicletas:
Riel 1: 27,5 kg
Riel 2: 27,5 kg
Cargue el portabicicletas de manera que no se exceda la carga máxima. Ver sección 3. Especi caciones.
Riel 3: 15,0 kg
Riel 4: 15,0 kg
