EUFAB AMBER 4 - In Elkaar Zetten Van de Fietsendrager; Montagehandleiding

22

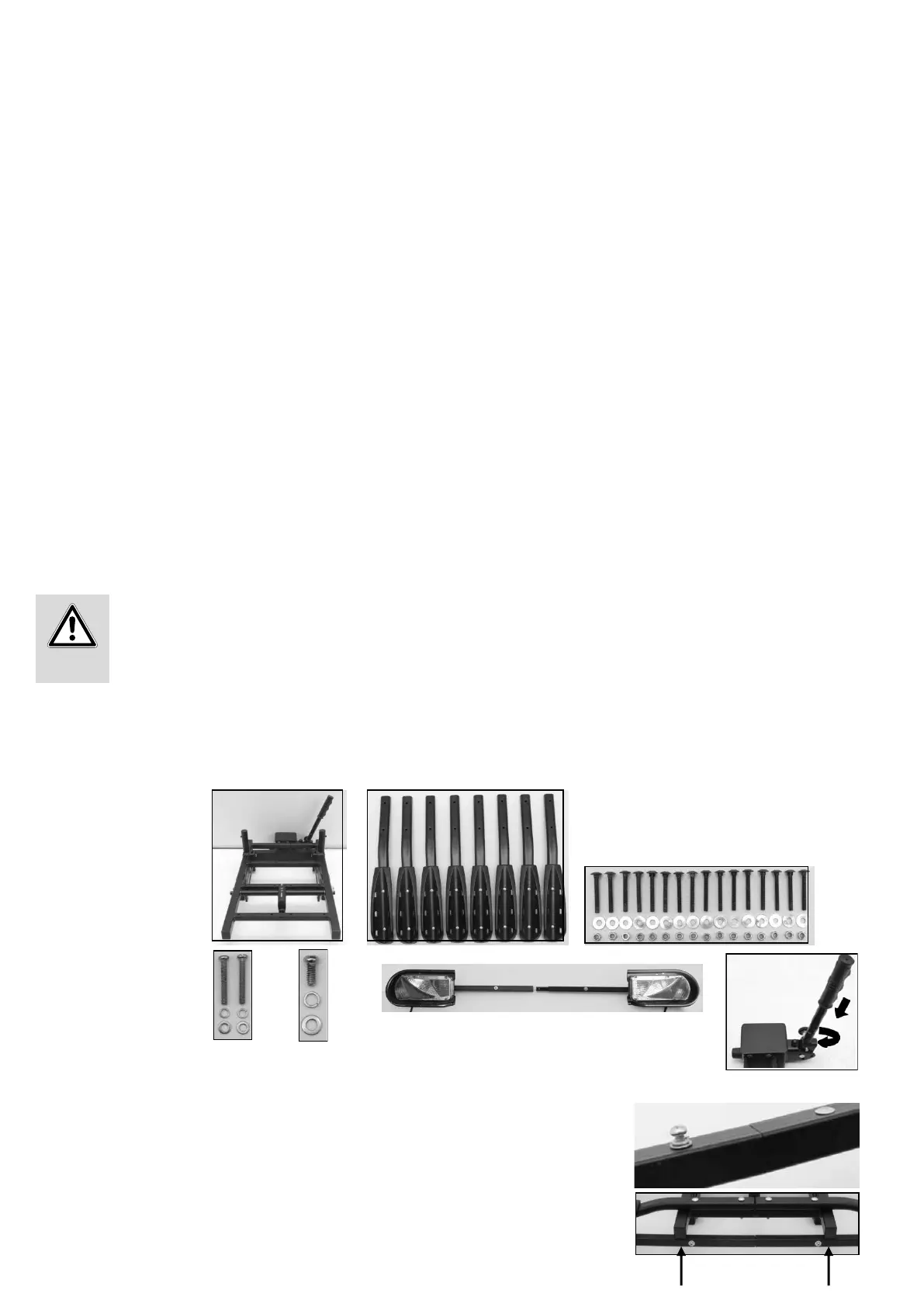

De montage: Leg de acht wielhouders op het basisframe van de  etsendrager met de gaten recht boven de gaten van het basisframe. Bevestig de wielhouders
vervolgens met de zestien slotbouten M6x50, M6 sluitringen en M6 moertjes.
STAP 1
ONDERDELEN:
5. MONTAGEHANDLEIDING

Í
Í
Í
Monteer daarna de twee lamphouders aan elkaar. Dit gebeurt door middel van een klein ijzeren verbindingsstukje
dat al aan één zijde voorgemonteerd zit. Schuif de rails in elkaar en schroef deze vast in de voorgemonteerde
gaatje door middel van de bijgeleverde schroe e (M5x12) en ringetjes.
Monteer vervolgens de lamphouderrail aan de onderkant van het basisframe door middel van de twee M5x35
bouten en ringetjes.
5.1 IN ELKAAR ZETTEN VAN DE FIETSENDRAGER
De  etsendrager moet nog afgemonteerd worden. Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Per stap is duidelijk aangegeven welke
onderdelen nodig zijn voor de montage van de  etsendrager.
De algemene exploitatievergunning moet altijd in het voertuig aanwezig zijn wanneer de drager is gemonteerd.
Rijd niet met de  etsendrager als deze leeg is. Berg de  etsendrager op in de ko erbak van uw voertuig. Dit
voorkomt onnodig brandstofverbruik en beschermt de  etsendrager.
In principe is de bestuurder er verantwoordelijk voor dat de belasting en de lastbeveiliging in overeenstemming
zijn met de voorschriften.
Persoonlijk letsel of materiële schade als gevolg van een niet volledig gemonteerde  etsendrager.
Rijden met  etsendragers die niet volledig zijn gemonteerd, kan tot ongelukken leiden.
• De bewegende delen van het  etsenrek vormen een gevaar als ze niet worden gemonteerd.
• Monteer de  etsendrager volledig voordat u gaat rijden.
Materiële schade door hete uitlaatgassen.
Schade aan de drager of de  ets kan het gevolg zijn als de uitlaatdemper er direct aan grenst.
Materiële schade door opening van de achterklep.
De achterklep kan in het  etsenrek terechtkomen en beschadigd zijn.
• Schakel de elektrische achterklep uit en bedien hem handmatig.
• Verwijder de  etsendrager voordat u de achterklep opent.
Persoonlijk letsel of materiële schade als gevolg van overbelasting.
• Overschrijding van de max. Het laadvermogen van de  etsendrager, evenals de toegestane verticale belasting van de trekhaak of het toegestane totale gewicht
kan tot ernstige ongevallen leiden.
• Het is essentieel om de informatie op de max. Laadvermogen, toegestane verticale belasting en totaal gewicht van het voertuig. Overschrijd deze informatie niet.
• Gebruik indien nodig een uitlaatklep.
Persoonlijk letsel of materiële schade door verlies van de  etsendrager tijdens het rijden.
Persoonlijk letsel of materiële schade door beschadigde  etsendrager.
Een onreine of defecte verbinding tussen de  etsendrager en de aanhangerkoppeling kan leiden tot het loslaten van de  etsendrager.
• Vervang een beschadigde trekhaak.
• Reinig de aanhangerkoppeling van vuil, stof en vet.
Schade aan de drager z. Als gebogen onderdelen, scheuren of krassen de veilige werking van de drager uitsluiten.
• Monteer de  etsendrager niet als er schade is.
• Ga verder zoals beschreven in hoofdstuk Onderhoud.
Persoonlijk letsel of materiële schade als gevolg van uitstekende delen.
Onderdelen over de rand van het voertuig of de  etsdrager kunnen persoonlijk letsel of materiële schade veroorzaken tijdens het rijden.
• Installeer alleen onderdelen die niet buiten de rand van het voertuig uitsteken.
• Span de riemen indien nodig aan.
• Zorg er vóór elke rit voor dat de gebruikte banden onbeschadigd en onbeschadigd zijn.
• Beschadigde of versleten riemen moeten worden vervangen door onbeschadigde riemen voordat u gaat rijden. Alleen banden die zijn goedgekeurd door EAL
GmbH mogen worden gebruikt.
