EUFAB AMBER 4 - Montaż Bagażnika Na Rowery; Montaż Pałąka; Montaż Ramki Tablicy Rejestracyjnej; Montaż Szyn Na Koła Na Ramie Podstawowej

47

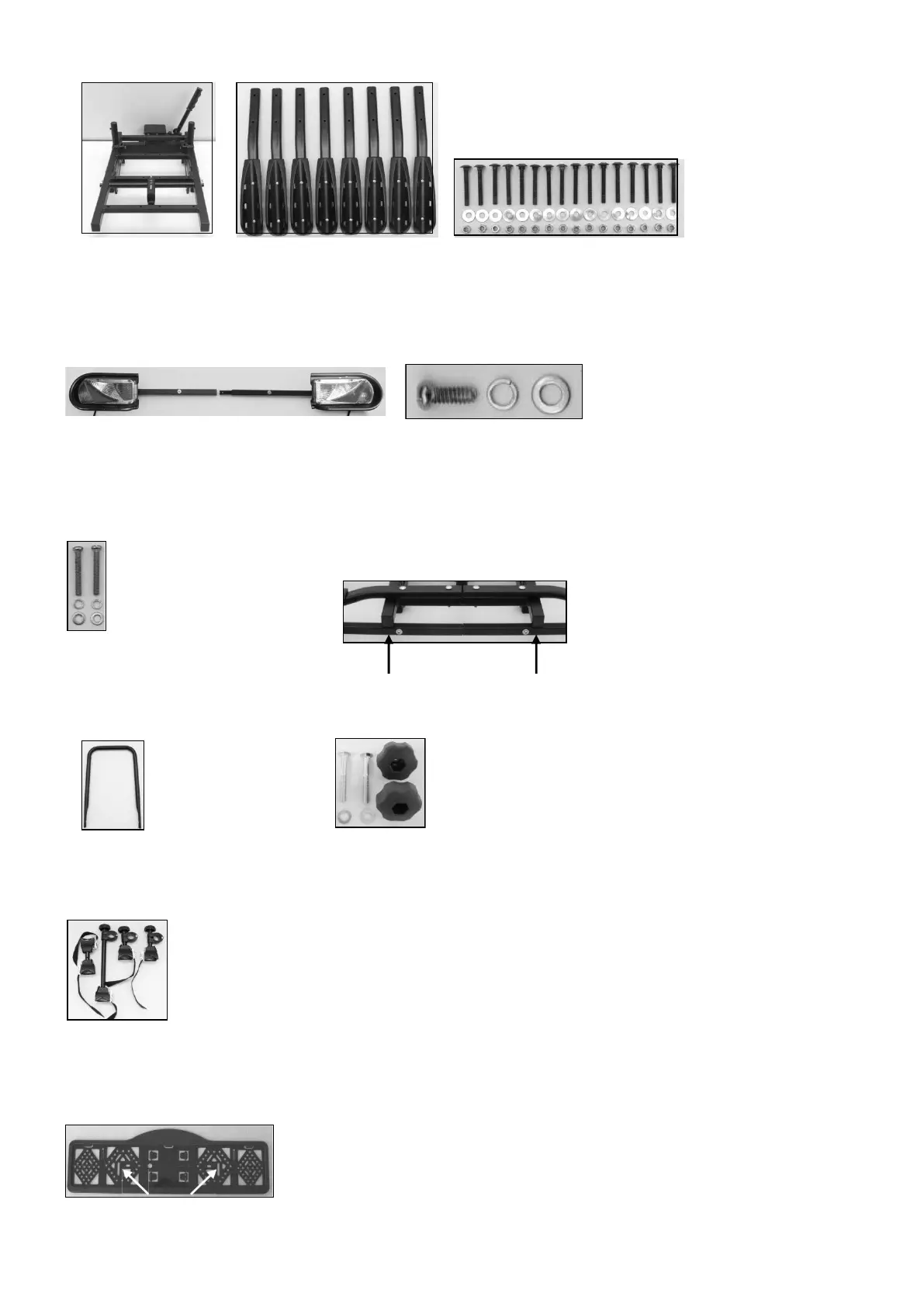

1 x Rama podstawowa 8 x Szyny na koła
16 x Śruba zamkowa M6 x 50
16 x Podkładka 17,8 x 6,5 x 1,1
16 x Nakrętka M6
Dwie szyny na koła tworzą jedną parę. Położyć cztery pary szyn na koła, rynienkami ze sztucznego tworzywa na zewnątrz, równolegle do ramy podstawowej,
tak, żeby otwory w szynie pokryły się z otworami w ramie podstawowej. Przymocować każdą szynę na koła do ramy podstawowej przy pomocy śrub zam-
kowych M6 x 50, podkładek 17,8 x 6,5 x 1,1 i samozabezpieczających nakrętek M6.
5.1. MONTAŻ BAGAŻNIKA NA ROWERY
5.1.1 MONTAŻ SZYN NA KOŁA NA RAMIE PODSTAWOWEJ

Połączyć ze sobą obie połowy zestawu wspornika lamp. Czynność tę ułatwia mały element prowadzący, który jest już wstępnie zamontowany z jednej strony.
Szyny zsunąć ze sobą i zabezpieczyć połączenie wkrętem z łbem krzyżowym (M5x12), podkładką sprężystą i podkładką 9,8 x 5,4 x 0,9.
1 x Zestaw wspornika lamp Wkręt z łbem krzyżowym M5 x 12
5.1.2 MONTAŻ WSPORNIKA LAMP
Í
Í
Wkręty z łbem krzyżowym M5 x 35 z założonymi podkładkami sprężystymi i zwykłymi wprowadzić od dołu przez pionowe otwory wspornika lamp.
Śruby włożyć do otworów gwintowanych od spodu na końcu wzdłużnych wsporników. Śruby dokręcić.
Wetknąć teraz pałąk na przewidziane do tego celu tuleje rurowe. Od zewnątrz przetknąć śruby zamkowe M8 x 60 przez otwory w pałąku i tuleje rurowe. Na
końce śrub założyć podkładki i nakrętki z pokrętłem M8 i mocno je dokręcić.
2 x Wkręt z łbem krzyżowym M5 x 35
2 x Podkładka sprężysta 8,1 x 5,5 x 1,2
2 x Podkładka 9,7 x 5,3 x 0,9
1 x Pałąk 2 x Nakrętka z pokrętłem M8
2 x Podkładka 15,8 x 8,5 x 1,1
2 x Śruba zamkowa M8 x 60
5.1.3 PRZYMOCOWANIE WSPORNIKA LAMP DO RAMY PODSTAWOWEJ
5.1.4 MONTAŻ PAŁĄKA
Í



Poluzować śrubę z pokrętłem wspornika ramy i całkowicie ją wykręcić. Otworzyć opaskę wspornika ramy i przełożyć wkładki wokół pałąka w miejscu właściwym
dla posiadanego roweru. Ponownie założyć opaskę wokół wkładki i mocno razem ścisnąć. Zamknąć wspornik ramy śruba z pokrętłem (jeszcze nie dokręcać).
Wspornik ramy „koło do koła” jest potrzebny dopiero wtedy, gdy na bagażniku mocuje się czwarty rower.
1 x Wspornik ramy, koło do koła
1 x Wspornik ramy, długi
2 x Wspornik ramy, krótki
5.1.5 MONTAŻ WSPORNIKÓW RAMY

Przed zamontowaniem ramki tablicy rejestracyjnej wykręcić śruby ze wspornika lamp. Przetknąć śruby przez pionowe szczeliny ramki tablicy rejestracyjnej
(patrz rysunek). Włożyć śruby w gwintowane otwory wspornika lamp, lecz jeszcze ich nie dokręcać. Ustawić ramkę tablicy rejestracyjnej tak, żeby znalazła się
na identycznej wysokości z tylnymi światłami. Teraz dokręcić śruby.
1 x Ramka tablicy rejestracyjnej
5.1.6 MONTAŻ RAMKI TABLICY REJESTRACYJNEJ
