48

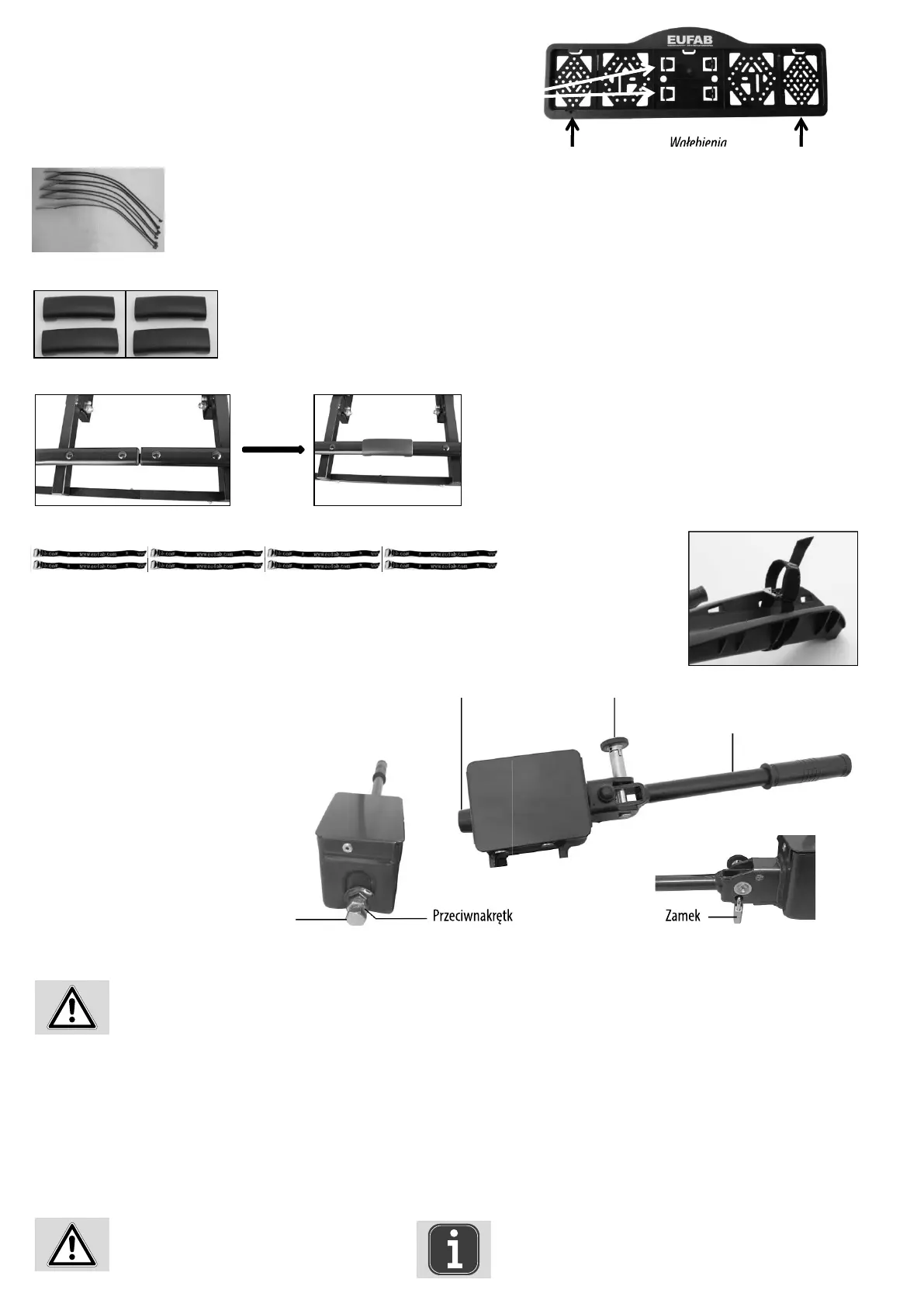

Zatrzaski montażowe do zamocowania tablicy rejestracyjnej znajdują się w ramce
tablicy rejestracyjnej jako części do wyłamania. Wyłamać dwa zatrzaski. Wsunąć
tablicę rejestracyjną w ramkę, następnie wcisnąć zatrzaski w wybrania i zamoco-
wać tablicę rejestracyjną.
Kable poprowadzić wzdłuż rur ramy podstawowej. Kable nie mogą być załamane, rozciągane ani zgniecione, na przykład w obrębie
mechanizmu odchylania. Przymocować kable wchodzącymi w skład dostawy opaskami kablowymi. Na zakończenie odciąć nadmiar
materiału opasek kablowych przy pomocy bocznego obcinaka.
5.1.7 WKŁADANIE TABLICY REJESTRACYJNEJ
5.1.8 UKŁADANIE KABLA ELEKTRYCZNEGO
Wgłębienia
5.1.9 ZAŁOŻENIE PLASTIKOWYCH OSŁON
Wetknąć plastikowe osłony na środek szyny koła.
4 x Plastikowa osłona
5.1.10 MONTAŻ KRÓTKICH PASÓW NAPINAJĄCYCH
Krótkie pasy napinające przełożyć od środka na zewnątrz pod uchwytem koła, a następnie od zewnątrz do środka przez
wzdłużne otwory uchwytu koła (patrz fotogra a).
8 x Pas napinający, krótki
W trakcie użytkowania bagażnika na rowery kłódka musi być zawsze założona jako dodatkowe zabezpieczenie.
Sprzęg przyczepy musi być nieuszkodzony, czysty i
niezatłuszczony.
Przed osadzeniem bagażnika na rowery na sprzęgu
przyczepy należy zapoznać się z układem szybkozłącza.
Szybkozłącze składa się z jednego elementu z dźwignią. Uruchomienie tej dźwigni powoduje otwarcie lub zamknięcie dźwigni. Przy pomocy trzpienia zabez-
pieczającego i kłódki szybkozłącze można zaryglować i zamknąć
5.2 MONTAŻ BAGAŻNIKA NA ROWERY NA SPRZĘGU PRZYCZEPY
Pojazd postawić na płaskiej powierzchni. Zaciągnąć ręczny hamulec. Wyciągnąć trzpień zabezpieczający szybkozłącza i obrócić go o 90° żeby zapobiec ponow-
nemu zatrzaśnięciu. Otworzyć szybkozłącze przez złożenie do góry dźwigni.
Osadzić bagażnik od góry poziomo na sprzęgu przyczepy. Złożyć dźwignię szybkozłącza do oporu w dół (siłą ok. 35-40 kg) (dźwignia pozostaje w położeniu
poziomym).
Skontrolować, czy bagażnik pewnie i mocno spoczywa na sprzęgu przyczepy (i nie pozwala się obrócić). Jeżeli tak nie jest, szybkozłącze trzeba wyregulować.
Złożyć dźwignię do góry i zdjąć bagażnik ze sprzęgu przyczepy. Usunąć kapturek ochronny śruby regulacyjnej. Odkręcić przeciwnakrętkę śruby regulacyjnej i
wkręcić śrubę regulacyjną przy szybkozłączu o ćwierć obrotu. Następnie ponownie dokręcić przeciwnakrętkę.
Bagażnik ponownie umieścić na sprzęgu przyczepy i sprawdzić, czy bagażnik pewnie i mocno spoczywa na sprzęgu przyczepy. W razie potrzeby czynności
powtarzać, aż bagażnik spocznie na sprzęgu pewnie i mocno. Kapturek ochronny ponownie założyć na śrubie regulacyjnej.
Zatrzaski
UWAGA
Zawsze sprawdzić, czy dokręcono prawidłowo
przeciwnakrętkę śruby regulacyjnej!
Śruba regulacyjna szybkozłącza Przeciwnakrętka
Śruba regulacyjna szybkozłącza Trzpień zabezpieczający / ryglujący
Zamek
Dźwignia
Lekkie ślady docisku na kuli haka są normalne i nie wpływają
niekorzystnie na funkcjonowanie
