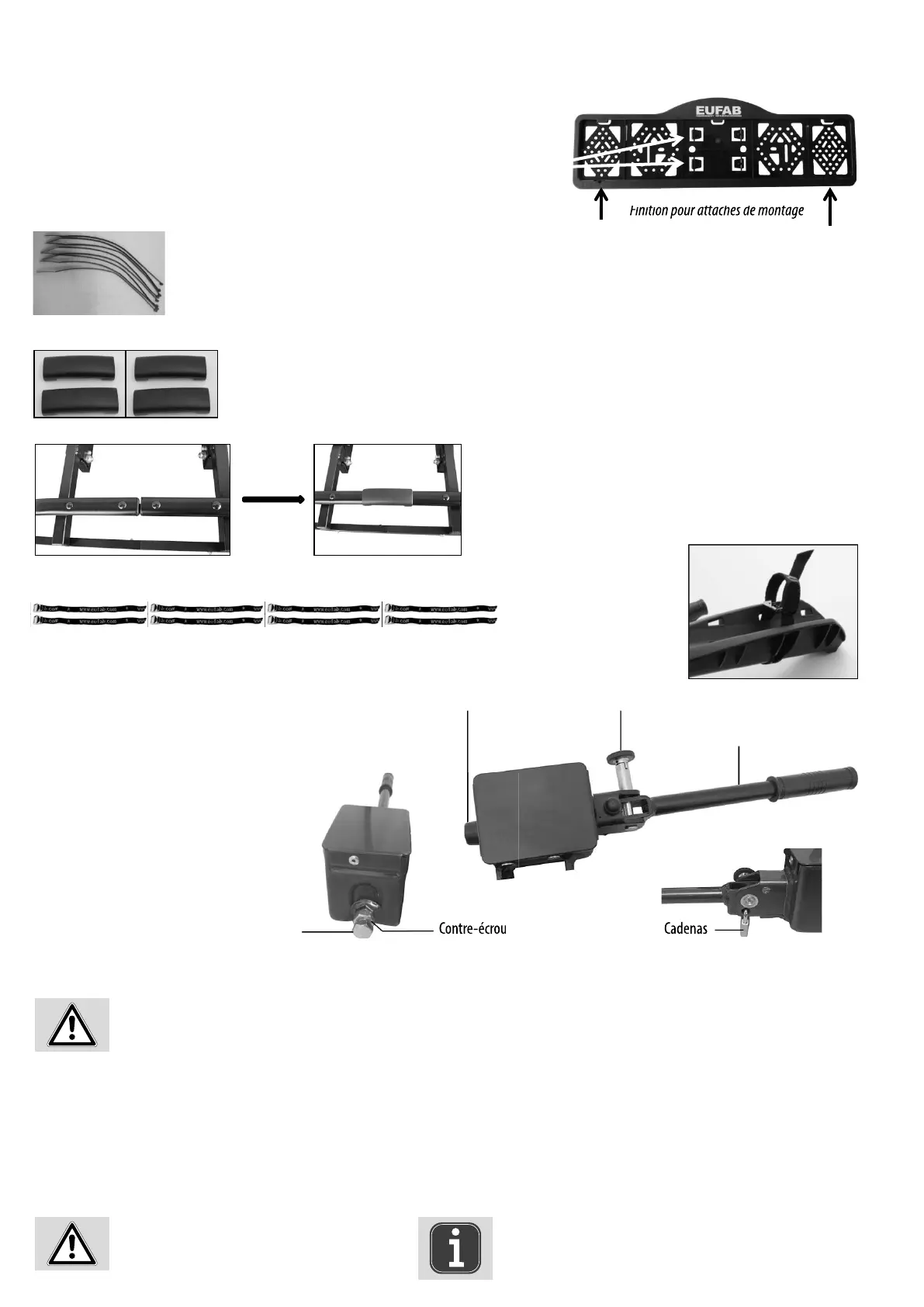

Finition pour attaches de montage
Finition pour attaches de montage
Avant le montage du support de plaque d‘immatriculation, retirez les vis du support de lampe. Placez les vis dans les fentes verticales du support de plaque
d‘immatriculation (voir illustration). Placez les vis dans les trous de letage du support de lampe, mais ne vissez pas encore. Dirigez le support de plaque
d‘immatriculation de façon à ce qu‘il soit à la même hauteur que les feux arrière. Serrez maintenant entièrement les vis.
Les attaches de montage pour la xation de la plaque d‘immatriculation se trouvent
dans le support de plaque d‘immatriculation. Dégager deux des attaches. Glissez la
plaque d‘immatriculation dans le support, appuyez ensuite sur les attaches dans les
ori ces a n de xer la plaque d‘immatriculation.
Posez le câble le long du châssis de base. Ne pas plier, étirer ou écraser les câbles, par ex. lors de l‘utilisation du mécanisme de
basculement. Fixez les câbles à l‘aide des serre-câbles fournis. Pour nir, coupez le matériau excédentaire du serre-câble avec une
pince coupante diagonale.
5.1.7 INSERTION DE LA PLAQUE D‘IMMATRICULATION
5.1.8 POSE DES CÂBLES ÉLECTRIQUES
5.1.9 FIXATION DES RECOUVREMENTS PLASTIQUE
5.1.10 MONTAGE DES SANGLES DE SERRAGE COURTES
Placez les recouvrements plastiques au milieu des rails porte-roue.
Glissez les courtes sangles de serrage de l‘intérieur vers l‘extérieur sous le support de roue et ensuite de nouveau de
l‘extérieur vers l‘intérieur à travers le trou oblong du support de roue (voir illustration).
4 x Recouvrement plastique
8 x Sangle de serrage, courte
Le cadenas doit toujours être utilisé comme sécurité supplémentaire lors de l‘utilisation du porte-vélos.
ATTENTION
Assurez-vous toujours que le contre-écrou soit
correctement serré à la vis de serrage.
Veillez à ce que l‘attelage de remorque soit intact, propre et sans graisse.
Avant de placer le porte-vélos sur l‘attelage de remorque, familiarisez-vous
avec le système de fermeture rapide.
La fermeture rapide est composée d‘une pièce avec levier. La fermeture rapide peut être ouverte ou fermée en actionnant le levier. La fermeture rapide peut être
verrouillée grâce au boulon de sécurité et au cadenas.
Garez votre véhicule sur un terrain plat. Serrez le frein à main. Retirez le boulon de sécurité de la fermeture rapide et tournez-le à 90° pour éviter l‘enclenche-
ment. Ouvrez la fermeture rapide en relevant le levier. Placez le support du haut horizontalement sur l‘attelage de remorque. Rabattez le levier de serrage de la
fermeture rapide vers le bas (e ort env. 35-40 kg) jusqu‘à la butée (le levier restera en position horizontale). Véri ez que le porte-vélos soit bien immobilisé sur
l‘attelage de remorque (et qu‘il ne puisse plus être tourné). Si ce n‘est pas le cas, il faut réajuster la fermeture rapide. Relevez le levier et décrocher le portevélos
de l‘attelage de remorque. Retirez le capuchon de protection de la vis de réglage. Dévissez le contreécrou de la vis et tournez ensuite la vis de réglage d‘un quart
de tour vers l‘extérieur. Resserrez ensuite le contre-écrou.
Placez à nouveau le porte-vélos sur l‘attelage de remorque et véri ez si le porte-vélos est bien xé à l‘attelage de remorque. Si nécessaire, répétez le procédé
jusqu‘à ce que le porte-vélos soit bien xé. Remettez le capuchon de protection sur la vis de réglage.
5.2 MONTAGE DU PORTEVÉLOS SUR L‘ATTELAGE DE REMORQUE
Vis de réglage Contre-écrou
Vis de réglage Boulon de sécurité
Cadenas
Levier
Attaches
Il peut y avoir des légères traces de pression sur la boule
d‘attelage, cela n‘entrave pas le fonctionnement.
