35

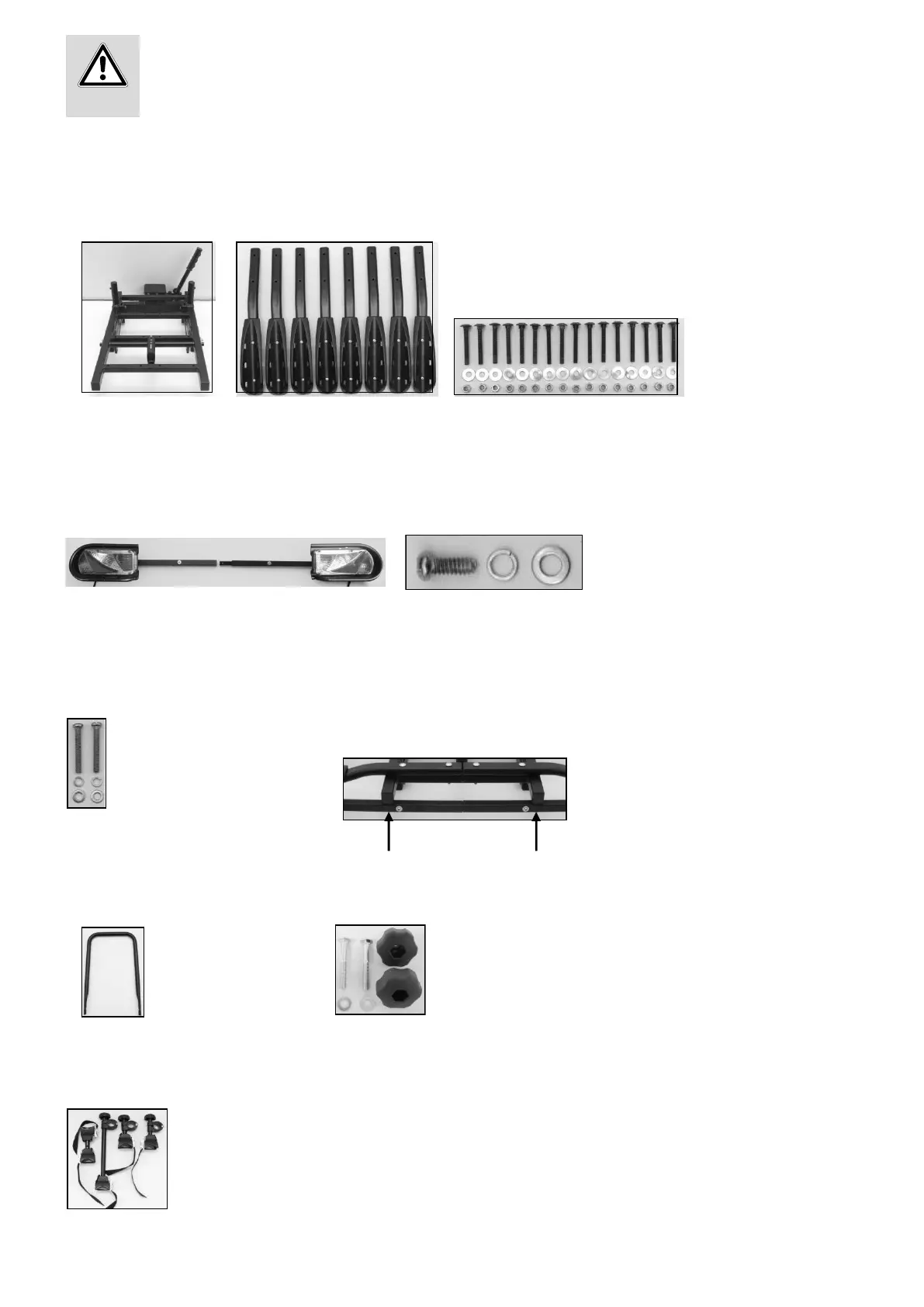

1 x Základní rám 8 x Kolejnice
16 x Šroub s plochou kulovou hlavou M6 x 50
16 x Podložka 17,8 x 6,5 x 1,1
16 x Matice M6
Nosič jízdních kol je nutné nejprve smontovat. Vyjměte všechny díly z balení a přehledně je rozložte. Každý pracovní krok je v návodu popsána a názorně ukazuje,
které díly budete k montáži potřebovat.
Vždy dvě kolejnice tvoří pár. Položte čtyři páry kolejnic, plastovými miskami směrem ven, paralelně na základní rám tak, aby se otvory kolejnice kryly s otvory
základního rámu. Připevněte každou kolejnici pomocí šroubů s plochou kulovou hlavou M6 x 50, podložek 17,8 x 6,5 x 1,1 a samojisticích matic M6 na základní
rám.
5.1. MONTÁŽ KOLEJNIC NA ZÁKLADNÍ RÁM
Doklad o homologaci k provozu musí být v případě namontovaného nosiče vždy ve vozidle.
Nejezděte naprázdno s namontovaným nosičem jízdních kol. Uložte jej v zavazadlovém prostoru vašeho vozidla.
Zabráníte tak zvýšené spotřebě paliva a uchráníte nosič jízdních kol.
Řidič vozidla je vždy ze zásady odpovědný za správné uložení a zajištění nákladu.
5. NÁVOD K OBSLUZE
Spojte obě poloviny sady nosiče svítilen dohromady. To usnadňuje malý vodicí díl, který je na jedné straně již předmontován. Posuňte kolejnice dohromady a
zajistěte spojení šroubem s křížovou hlavou (M5x12), rozpěrným kroužkem a podložkou 9,8 x 5,4 x 0,9.
1 x sada nosiče svítilen Šroub s křížovou hlavou M5 x 12
5.1.1 MONTÁŽ NOSIČE SVÍTILEN
Prostrčte šrouby s křížovou hlavou M5 x 35 s rozpěrnými kroužky a podložkami zespodu skrz svislé otvory nosiče svítilen. Nasaďte šrouby na závitové
otvory na spodní straně na konci podélných nosníků. Šrouby pevně přitáhněte.
Nyní nasaďte U–rameno na určené nátrubky. Prostrčte šrouby s plochou kulovou hlavou M8 x 60 zvenčí skrz otvory U-ramene a nátrubky. Na konce šroubů
nasaďte podložky a matice M8 s hlavicí a matice s hlavicí dotáhněte.
2 x Šroub s křížovou hlavou M5 x 35
2 x Rozpěrný kroužek 8,1 x 5,5 x 1,2
2 x Podložka 9,7 x 5,3 x 0,9
1 x U-rameno 2 x Matice M8 s hlavicí
2 x Podložka 15,8 x 8,5 x 1,1
2 xŠroub s plochou kulovou hlavou M8 x 60
5.1.2 UPEVNĚNÍ NOSIČE SVÍTILEN NA ZÁKLADNÍ RÁM
5.1.3 MONTÁŽ RAMENE VE TVARU U
Í
Povolte šroub s hlavicí držáku rámu a úplně jej vyšroubujte. Otevřete sponu držáku rámu a na místě vhodném pro vaše kolo vložte okolo U-ramene příslušné
vložky. Sponu opět položte přes vložky a pevně stiskněte. Držák rámu zavřete šroubem s hlavicí (zatím nedotahujte).
Držák rámu, kolo ke kolu, budete potřebovat, pokud budete na zadní nosič připevňovat čtvrté jízdní kolo.
1 x Držák rámu, kolo ke kolu
1 x Držák rámu, dlouhý
2 x Držák rámu, krátký
5.1.4 MONTÁŽ DRŽÁKU RÁMU
