EUFAB AMBER 4 - Fijación del Portaluces en el Bastidor Base; Montaje de la Horquilla en U; Montaje de Los Rieles en el Bastidor Base; Montaje del Portabicicletas

41
Cada dos rieles forman un par. Coloque los cuatro pares de rieles, con las cubiertas de plástico hacia afuera, de manera que los ori cios del riel coincidan con los
ori cios del bastidor base. Fije cada riel con los tornillos carroceros M6 x 50, las arandelas 17,8 x 6,5 x 1,1 y las tuercas autoblocantes M6 en el bastidor base.

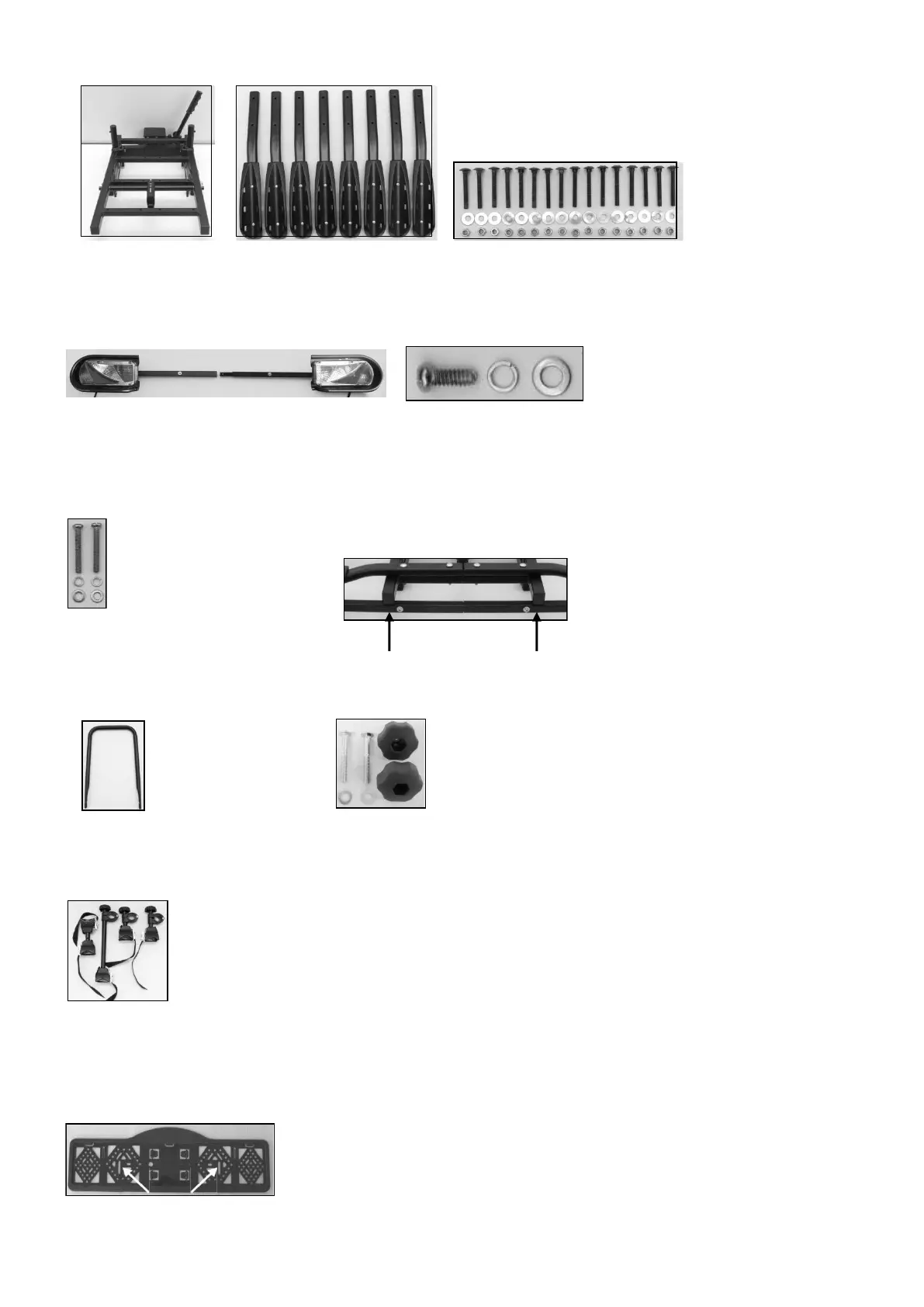

5.1. MONTAJE DEL PORTABICICLETAS
1 x Bastidor base 8 x Riel
16 x Tornillo carrocero M6 x 50
16 x Arandela 17,8 x 6,5 x 1,1
16 x Tuerca M6

Ensamble las dos mitades del juego de portaluces. Esto resulta más fácil con la ayuda de una pequeña pieza guía premontada en un lado. Una los rieles y asegure
la unión mediante el tornillo de estrella (M5x12), arandela elástica y arandela 9,8 x 5,4 x 0,9.
1 x Juego de portaluces Tornillo de estrella M5 x 12
5.1.2 MONTAJE DEL PORTALUCES
5.1.1 MONTAJE DE LOS RIELES EN EL BASTIDOR BASE
Í
Í
Inserte los tornillos de estrella M5 x 35 con las arandelas elásticas y las arandelas desde abajo a través de los ori cios verticales del portaluces. Coloque
los tornillos en los ori cios roscados en la parte inferior en el extremo de la viga longitudinal. Apriete los tornillos.
Inserte ahora la horquilla en U en los casquillos del tubo previstos para ello. Inserte los tornillos carroceros M8 x 60 desde fuera a través de los ori cios de la hor-
quilla en U y los casquillos del tubo. Coloque las arandelas y las tuercas de empuñadura M8 en los extremos de los tornillos y apriete las tuercas de empuñadura.
2 x Tornillo de estrella M5 x 35
2 x Arandela elástica 8,1 x 5,5 x 1,2
2 x Arandela 9,7 x 5,3 x 0,9
1 x Horquilla en U 2 x Tuerca de empuñadura M8
2 x Arandela 15,8 x 8,5 x 1,1
2 x Tornillo carrocero M8 x 60
5.1.3 FIJACIÓN DEL PORTALUCES EN EL BASTIDOR BASE
5.1.4 MONTAJE DE LA HORQUILLA EN U
Í



Suelte el tornillo de empuñadura del soporte de cuadro y extráigalo por completo. Abra la abrazadera del soporte de cuadro y coloque los insertos alrededor de
la horquilla en U en un lugar adecuado para su bicicleta. Vuelva a colocar la abrazadera alrededor de los insertos y apriétela. Cierre el soporte de cuadro con el
tornillo de empuñadura (no lo apriete todavía).
El soporte de cuadro, rueda a rueda, lo necesitará cuando vaya a  jar una cuarta bicicleta en el dispositivo portante trasero.
1 x Soporte de cuadro, rueda a rueda
1 x Soporte de cuadro, largo
2 x Soporte de cuadro, corto
5.1.5 MONTAJE DEL SOPORTE DE CUADRO

Antes del montaje del soporte de la matrícula, extraiga los tornillos del portaluces. Inserte los tornillos por la ranura vertical del soporte de la matrícula (véase la
imagen). Coloque los tornillos en los ori cios roscados del portaluces, pero aún no los apriete. Oriente el soporte de la matrícula de tal manera, que se encuentre
a la misma altura que las luces traseras. Ahora puede apretar  rmemente los tornillos.
1 x Soporte de la matrícula
5.1.6 MONTAJE DEL SOPORTE DE LA MATRÍCULA
