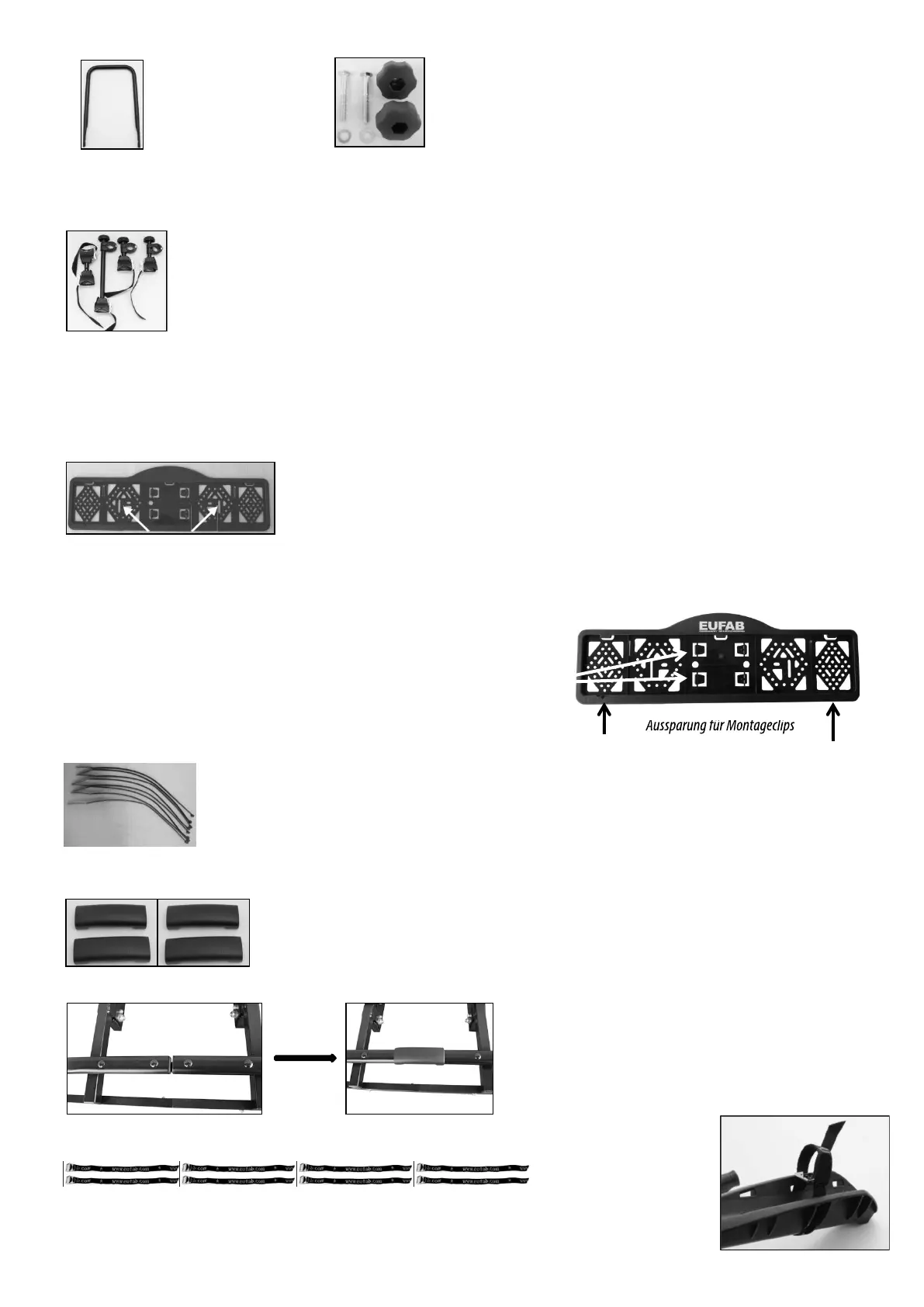

EUFAB AMBER 4 - Verlegen der Elektrokabel; Montage der Kurzen Spanngurte; Anbringen der Plastikabdeckungen; Montage des Kennzeichenhalters

5
Stecken Sie nun den U-Bügel auf die dafür vorgesehenen Rohrhülsen. Stecken Sie die Schlossschrauben M8 x 60 von außen durch die Bohrungen des U-Bügels
und die Rohrhülsen. Setzen Sie die Scheiben und Knaufmuttern M8 auf die Schraubenenden und ziehen Sie die Knaufmuttern fest.
Lösen Sie die Knaufschraube des Rahmenhalters und drehen Sie sie ganz heraus. Ö nen Sie die Schelle des Rahmenhalters und legen die Einlagen, an einer für
Ihr Fahrrad geeigneten Stelle, um den U-Bügel herum. Legen Sie die Schelle wieder um die Einlagen herum und drücken sie fest zusammen. Verschließen Sie
den Rahmenhalter mit der Knaufschraube (noch nicht festziehen).
Den Rahmenhalter, Rad zu Rad, benötigen Sie erst, wenn Sie ein viertes Fahrrad auf dem Heckträger befestigen.
Drehen Sie die Schrauben vor der Montage des Kennzeichenhalters aus dem Leuchtenträger heraus. Stecken Sie die Schrauben durch die vertikalen Schlitze des
Kennzeichenträgers (siehe Bild). Setzen Sie die Schrauben an die Gewindebohrungen des Leuchtenträgers an, ziehen Sie sie noch nicht fest. Richten Sie den
Kennzeichenträger so aus, dass er sich auf der gleichen Höhe wie die Rückleuchten be ndet. Ziehen Sie die Schrauben jetzt fest.
Die Montageclips für die Befestigung des Kennzeichens be nden sich als
Ausdrückteile im Kennzeichenhalter. Brechen Sie zwei der Clips heraus.
Schieben Sie das Kennzeichen in den Halter, danach drücken Sie die Clips in die
Aussparungen um das Kennzeichen zu befestigen.
Verlegen Sie die Kabel entlang der Rohre des Grundrahmens. Die Kabel dürfen nicht geknickt, gezogen oder gequetscht werden,
z. B. im Bereich des Abklappmechanismus. Befestigen Sie die Kabel mit den mitgelieferten Kabelbindern. Schneiden Sie zum Schluss
das überschüssige Material der Kabelbinder mit einem Seitenschneider ab.
1 x U-Bügel 2 x Knaufmutter M8
2 x Scheibe 15,8 x 8,5 x 1,1
2 x Schlossschraube M8 x 60
1 x Rahmenhalter, Rad zu Rad
1 x Rahmenhalter, lang
2 x Rahmenhalter, kurz
1 x Kennzeichenhalter
5.1.5 MONTAGE DER RAHMENHALTER
5.1.6 MONTAGE DES KENNZEICHENHALTERS
5.1.7 EINSETZEN DES KENNZEICHENS
5.1.8 VERLEGEN DER ELEKTROKABEL
Aussparung für Montageclips
Clips
Aussparung für Montageclips
5.1.4 MONTAGE DES UBÜGELS



5.1.9 ANBRINGEN DER PLASTIKABDECKUNGEN
5.1.10 MONTAGE DER KURZEN SPANNGURTE
Stecken Sie die Plastikabdeckungen auf die Mitte der Radschienen.
Schieben Sie die kurzen Spanngurte von innen nach außen unter dem Radhalter herum und dann wieder von außen nach
innen durch die Langlöcher des Radhalters (siehe Bild).
4 x Plastikabdeckung
8 x Spanngurt, kurz
