7

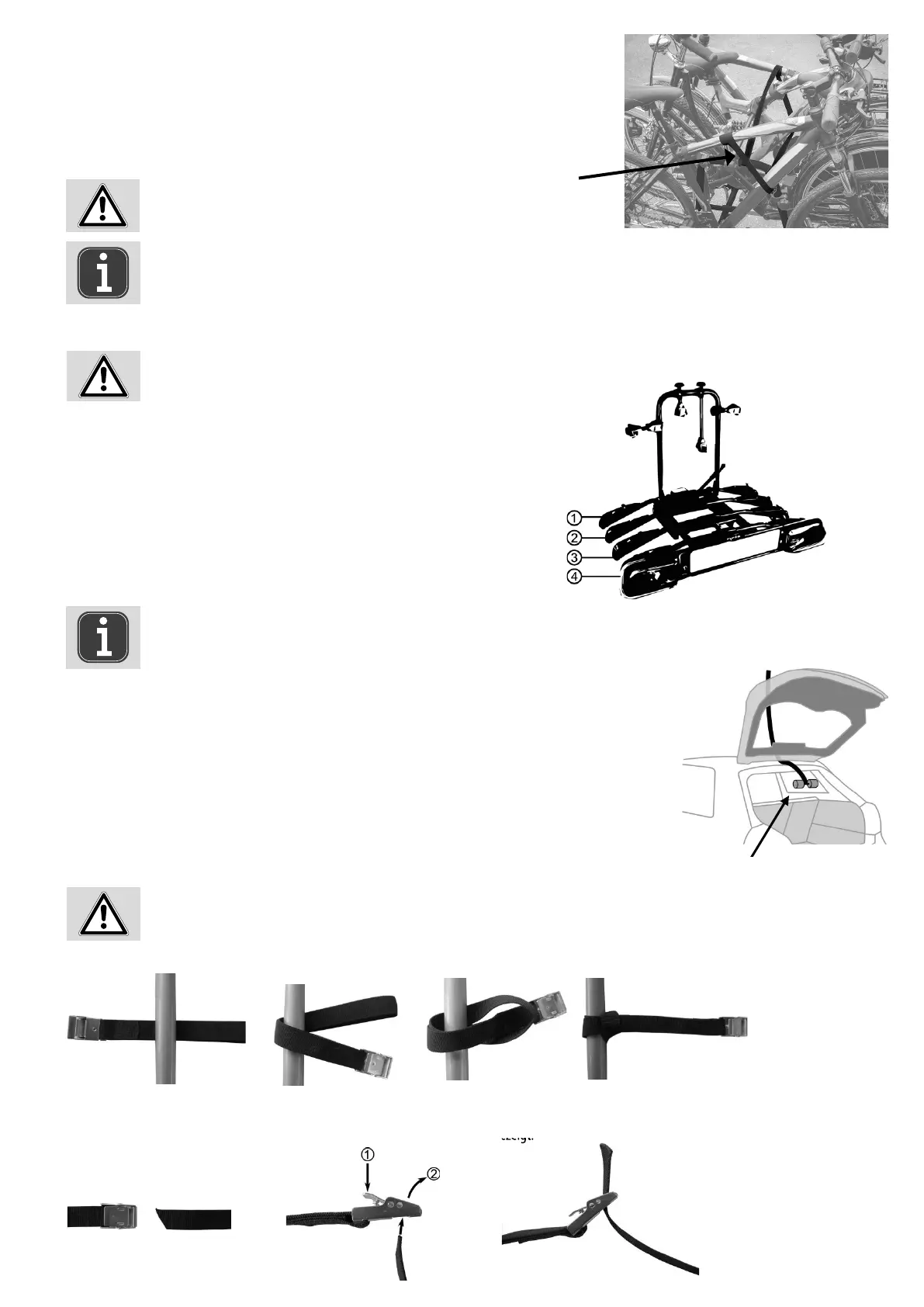

5.4 EINSATZ DES ZUGENTLASTUNGSGURTS
Diese Anleitung beschreibt die Anwendung bei Kombis und Kompaktfahrzeugen mit Heckklappe (Hecktür).
Bei Stufenheckfahrzeugen (Limousinen) gehen Sie entsprechend vor.
Vor der Montage des Zugentlastungsgurts entfernen Sie Staub und Schmutz vom oberen Bereich der Heckklappe,
um Kratzer und Scheuerstellen während der Fahrt mit dem Heckträger zu vermeiden.
Ö nen Sie die Heckklappe Ihres Fahrzeugs. Führen Sie das frei Ende des Gurtes von innen nach außen zwi-
schen Heckklappe und Dachkante hindurch. Lassen Sie zwischen dem Gurtanker und der Dachkante ca. 20 cm
frei. Schließen Sie vorsichtig die Heckklappe. Achten Sie darauf, dass der Gurt ach und gerade zwischen den
Dichtungen liegt. Ziehen Sie nun den Gurt langsam soweit, bis der Gurtanker an der Verkleidung des
Dachhimmels und der Heckklappe anliegt.
Ohne diesen Sicherheitsgurt darf der Fahrradträger nicht benutzt werden.
Beim Transport von E-Bikes darf die Nutzlast des Fahrradträgers und die maximale Tragkraft jeder einzelnen Fahrradschiene
nicht überschritten werden.
Stellen Sie sicher, dass vorhandene Dachkantenspoiler nicht beschädigt werden und dass die Funktion des Zugentlastungs-
gurts durch solche Spoiler nicht beeinträchtigt wird.
Durch die Rahmenhalter können am Fahrradrahmen leichte Druckstellen und Lackbeschädigungen entstehen.
Wenn Sie ein E-Bike auf den Schienen 1 oder 2 transportieren, müssen die anderen Fahrräder entsprechend leichter sein, damit der Fahrradträ-
ger nicht überladen wird. Stellen Sie vor der Beladung das Gewicht jedes Fahrrads fest (z. B. mit einer Personenwaage).
Befestigen Sie nun den Teil des Gurtes mit dem Schloss am U-Bügel, wie auf den Bildern 1 bis 4 gezeigt.
Bild 1 Bild 2 Bild 3 Bild 4
Zugentlastungsgurt
Verbinden Sie die beiden Teile des Zugentlastungsgurts, wie auf den Bildern 5 bis 7 gezeigt.
Verbinden Sie die beiden Teile des Zugentlastungsgurts, wie auf den Bildern 5 bis 7 gezeigt.
Bild 5 Bild 6 Bild 7
Schiene gestellt und mit dem langen Rahmenhalter am U-Bügel befestigt. Das vierte Fahrrad kommt
in die vierte Schiene. Mit dem Rahmenhalter, Rad zu Rad, verbinden Sie jetzt den Rahmen des vierten
Fahrrads mit dem des dritten. Die Laufräder befestigen Sie wieder wie beim ersten Rad. Eventuell
ist es erforderlich, anders als beschrieben die Fahrräder individuell auf dem Heckträger auszurich-
ten, damit die Rahmenhalter korrekt befestigt werden können. Sichern Sie nun die Fahrräder mit
dem langen Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und um den
U-Bügel herum und ziehen den Sicherheitsgurt fest an.
Sicherheitsgurt
5.3.1 TRANSPORT VON EBIKES
Befestigen Sie E-Bikes nur auf den Fahrradschienen 1 und 2, siehe Bild.
Maximale Tragkraft der Fahrradschienen:
Schiene 1: 27,5 kg
Schiene 2: 27,5 kg
Schiene 3: 15,0 kg
Schiene 4: 15,0 kg
Beladen Sie den Fahrradträger so, dass die maximale Nutzlast nicht überschritten wird.
Siehe Abschnitt 3. Spezi kationen.
