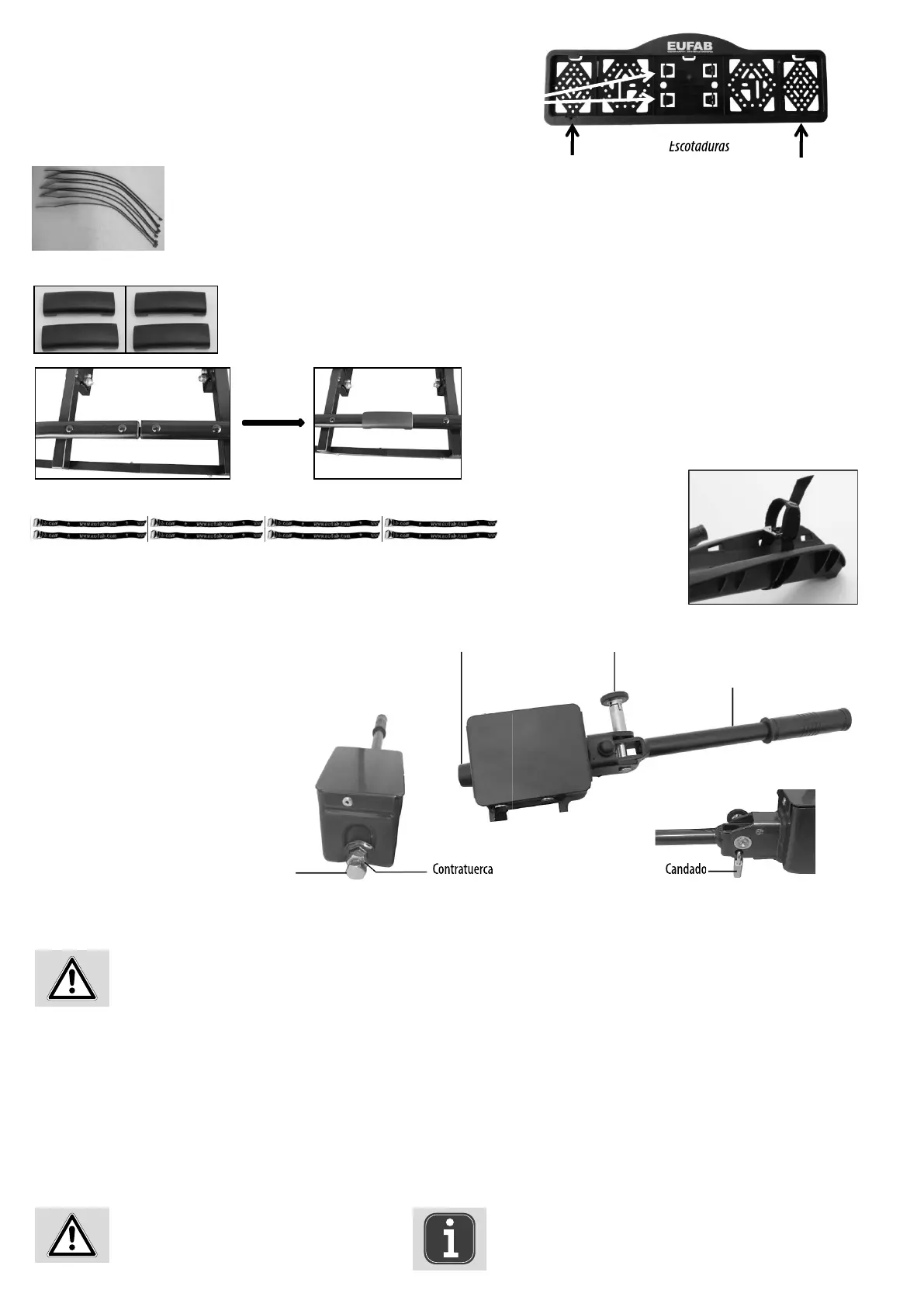

EUFAB AMBER 4 - Colocación de las Cubiertas de Plástico; Inserción de la Matrícula; Montaje de las Correas de Sujeción Cortas; Montaje del Portabicicletas en el Enganche del Remolque

42
Los clips de montaje para la  jación de la matrícula se encuentran en el soporte
de la matrícula como piezas de extracción por presión. Extraiga dos de los clips.
Inserte la matrícula en el soporte e inserte los clips en las escotaduras para  jar
la matrícula.
Tienda los cables a lo largo de los tubos del bastidor base. Los cables no deben doblarse, aplastarse ni estar demasiado tensos, p. ej.
en la zona del mecanismo de plegado. Fije los cables con los sujetacables suministrados. Finalmente, corte el material sobrante de
los sujetacables con unos alicates de corte lateral.
5.1.7 INSERCIÓN DE LA MATRÍCULA
5.1.8 TENDIDO DE LOS CABLES ELÉCTRICOS
Escotaduras
Escotaduras
5.1.9 COLOCACIÓN DE LAS CUBIERTAS DE PLÁSTICO
Inserte las cubiertas de plástico en el centro de los rieles.
4 x Cubierta de plástico
5.1.10 MONTAJE DE LAS CORREAS DE SUJECIÓN CORTAS
Pase las correas cortas de dentro afuera alrededor del portabicicletas y de fuera adentro a través de los ori cios longitudi-
nales del portabicicletas (véase la imagen).
8 x Correa de sujeción, corta
El candado tiene que utilizarse siempre como seguro adicional al utilizar el portabicicletas.
Asegúrese de que el enganche del remolque está limpio y
no tiene ni grasa ni daños.
Antes de colocar el portabicicletas en el enganche del
remolque, familiarícese con el sistema de cierre rápido.
El cierre rápido consta de un componente con palanca. Mediante el accionamiento de la palanca se puede abrir y cerrar el cierre rápido. Con ayuda de un perno
de seguridad y del candado se puede bloquear y cerrar el cierre rápido.
5.2 MONTAJE DEL PORTABICICLETAS EN EL ENGANCHE DEL REMOLQUE
Estacione su vehículo sobre una super cie plana.
Eche el freno de mano.
Extraiga el perno de seguridad del cierre rápido y gírelo 90° para evitar que vuelva a encastrar. Abra el cierre rápido plegando la palanca hacia arriba.
Inserte el dispositivo portante desde arriba en posición horizontal sobre el enganche del remolque. Pliegue la palanca del cierre rápido hacia abajo (fuerza aprox.
35-40 kg) hasta el tope (la palanca se quedará en posición horizontal).
Controle que el dispositivo portante quede  rme y seguro sobre el enganche del remolque (y que no puede girarse más). Si este no es el caso tendrá que reajustar
el cierre rápido. Pliegue la palanca hacia arriba y desmonte el dispositivo portante del enganche del remolque. Retire la caperuza protectora del tornillo de
ajuste. Suelte la contratuerca del tornillo de ajuste y gire el tornillo de ajuste del cierre rápido un cuarto de vuelta. Vuelva a apretar la contratuerca.
Vuelva a colocar el dispositivo portante en el enganche del remolque y compruebe si está colocado  rme y seguro en el enganche del remolque. En caso neces-
ario, repita el proceso de ajuste hasta que el dispositivo portante esté colocado  rme y seguro. Vuelva a colocar la caperuza protectora en el tornillo de ajuste.
Clips
ATENCIÓN
Asegúrese siempre de que la contratuerca del
tornillo de ajuste está correctamente apretada.
Tornillo de ajuste para el cierre rápido
Contratuerca
Tornillo de ajuste para el cierre rápido Pasador de seguridad / bloqueo
Candado
Contratuerca
Candado
Palanca
Es normal que haya huellas de presión leves en la bola del
enganche y no perjudican el funcionamiento.
