Evolveo DoorPhone AP1 - Page 107

107

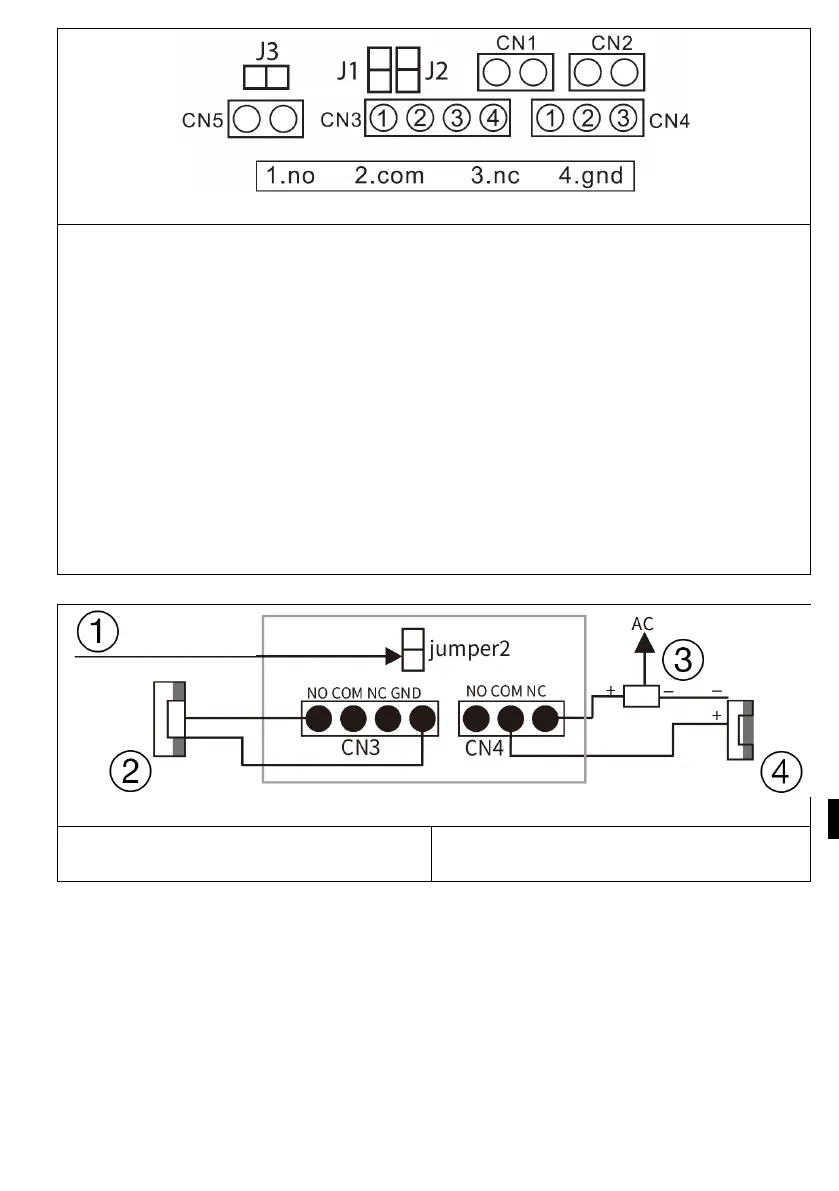

Vedere din spate
1. NO 2. COM 3. NC 4. GND
jumper 2: conectați ca ieșire de alimentare CN3, deconectați ca CN3 fără ieșire de
alim
entare.
jumper 1: deconectare ca CN3 pentru conectarea încuietoarei electronice.
jumper 3: pentru ID-ul stației de ușă, conectarea ca id 1, deconectarea ca id 2.
CN1: pentru butonul de blocare a capătului CN3.
CN2: pentru butonul de blocare a capătului CN4.
CN3: Pentru încuietoarea 1 (stația de ușă poate oferi energie pentru încuietoarea
electronică, încuietoarea magnetică trebuie conectată la o sursă de alimentar
e
exter
nă).
CN4: La încuietoarea 2 (încuietoarea trebuie să fie conectată la o sursă de
a
limentare externă, NO și COM conectate la încuietoarea magnetică, NC și COM
conectate la încuietoarea electronică).
Conexiune detaliată Cu diagrama de blocare
1) conexiune ca putere de ieșire
2) blocare electrică
3) sursa de alimentare
4) Închidere magnetică
