INFORMÁCIE O PRODUKTE EVOLVEO DOORPHONE AP2
2) Reproduktor
3) Menovka
4) Tlačidlo volania
5) Mikrofón

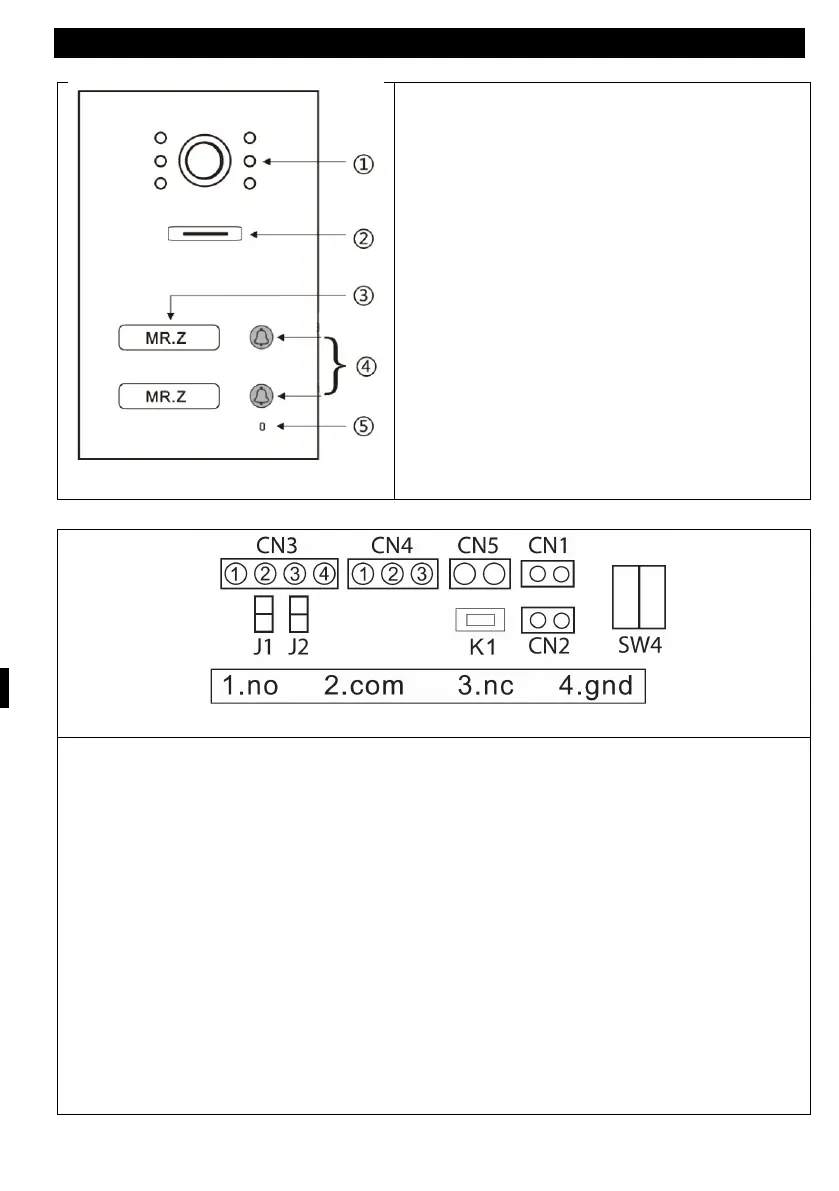

Pohľad na vonkajšiu stanicu
1. NO 2. COM 3. NC 4. GND
CN3: Na uzamknutie 1 (elektronický zámok môže napájať dverová stanica,
magnetický zámok musí byť pripojený k externému zdroju napájania).
CN4: K zámku 2 (zámok musí byť pripojený k externému zdroju napájania, NO a
COM sú pripojené k magnetickému zámku, NC a COM k elektronickému zámku).
CN5: Pripojenie k internému monitor
u
CN1: Ovládacie tlačidlo uzamknutia 1 (CN3). Tlačidlo priamo ovláda zámok bez
ap
likácie alebo internej jednotky - možno použiť akékoľvek tlačidlo
CN2: Tlačidlo ovládania zámku 2 (CN4) Toto tlačidlo priamo ovláda zámok bez
aplikácie alebo internej jednotky - možno použiť ľubovoľné tlačidlo.
SW1: odpojenie ako CN3 pre pripojenie elektronického zámku.
SW2: pripojte ako napájací výstup CN3, odpojte ako CN3 bez napájacieho výstupu.
SW4: ID našej stanice.
K1: Tlačidlo na učenie kariet RFID
