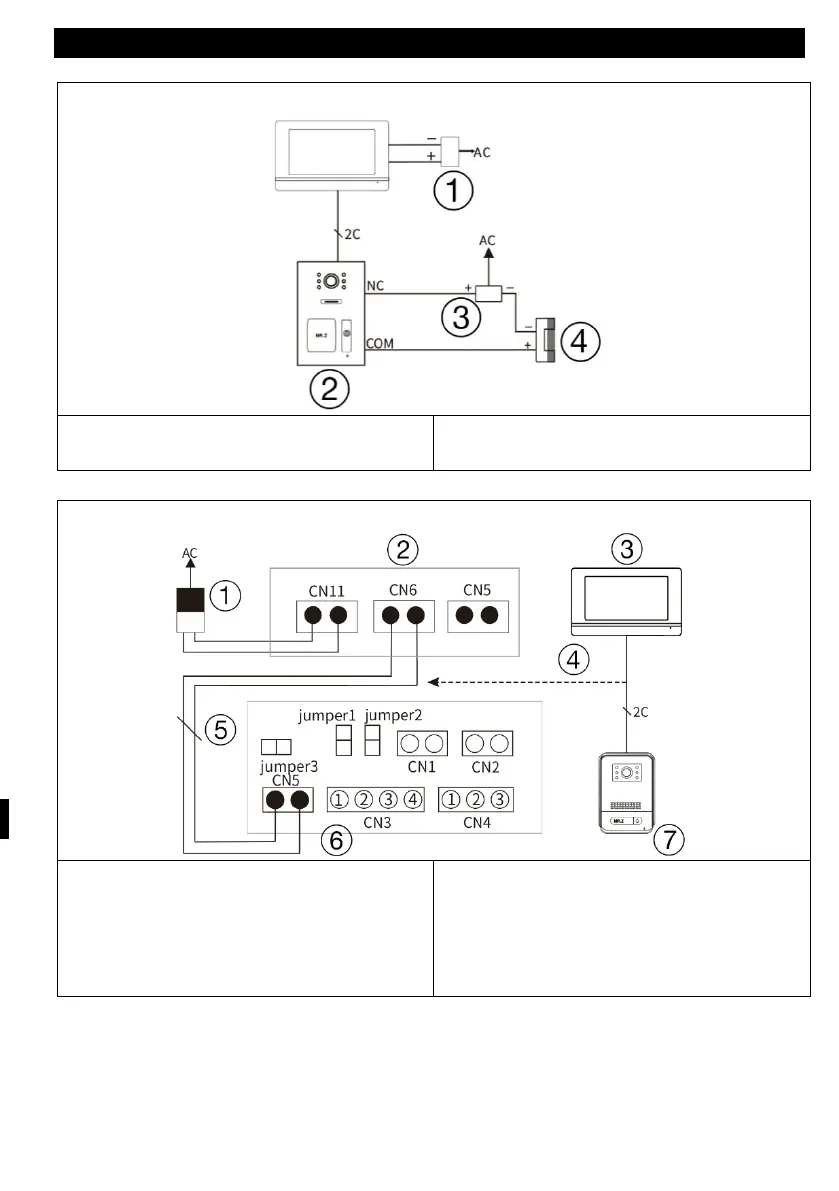

DIAGRAMA SETULUI STANDARD AP1
(1 stație exterioară pentru 1 monitor interior)
1) adaptor de alimentare
2) stații în aer liber
3) sursa de alimentare
4) Închidere magnetică
Diagramă detaliată de conectare
2) vedere din spate a monitorului
intern
3) monitorul intern
4) detaliu de conectare 2 fire
6) Conectorii unității exterioare
7) stații în aer liber
Observație: Adaptor 18V1A ca sursă de alimentare:
1. Diametru 0,2 mm 2 fire - lungimea maximă a cablului este de 40 de metri.
2. Diametru 0,5 mm 2 fire - lungimea maximă a cablului este de 80 de metri.
3. Diametru 0,75 mm 2 fire - lungimea maximă a cablului este de 120 de metri.
