83

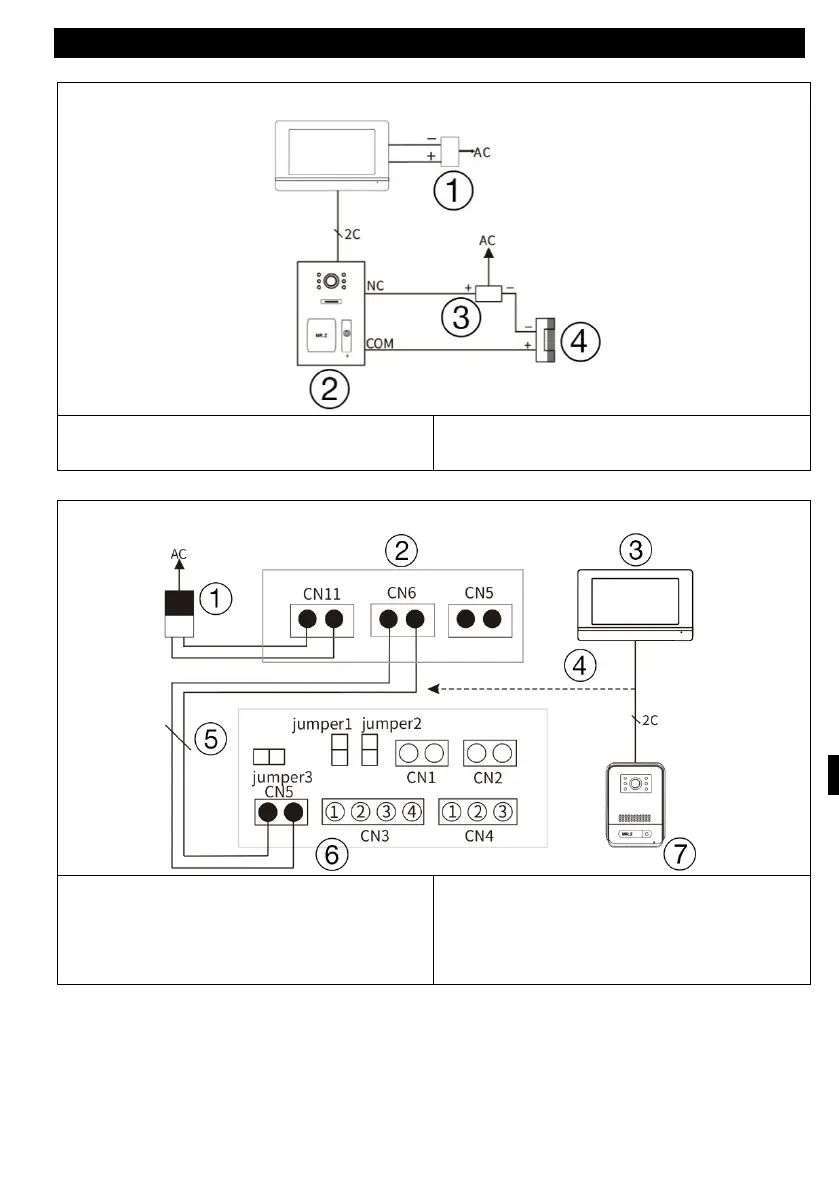

AZ AP1 SZABVÁNYOS KÉSZLET DIAGRAMJA
(1 kültéri állomás 1 beltéri monitorhoz)
1) hálózati adapter
2) kültéri állomások
3) tápegység
4) Mágneses zár
Részletes kapcsolási rajz
2) belső monitor hátulnézet
3)
b
első monitor
4) csatlakozási részlet 2 vezeték
6) Kültéri egység csatlakozói
7) kültéri állomások
Megjegyzés: 18V1A adapter tápegységként:
1. Átmérő 0,2 mm 2 vezeték - kábel hossza max. 40 méter.
2.
Á
tmérő 0,5 mm 2 vezeték - kábel hossza max. 80 méter.
3.
Á
tmérő 0,75 mm 2 vezeték - kábel hossza max. 120 méter.
