INFORMÁCIE O PRODUKTE
▶

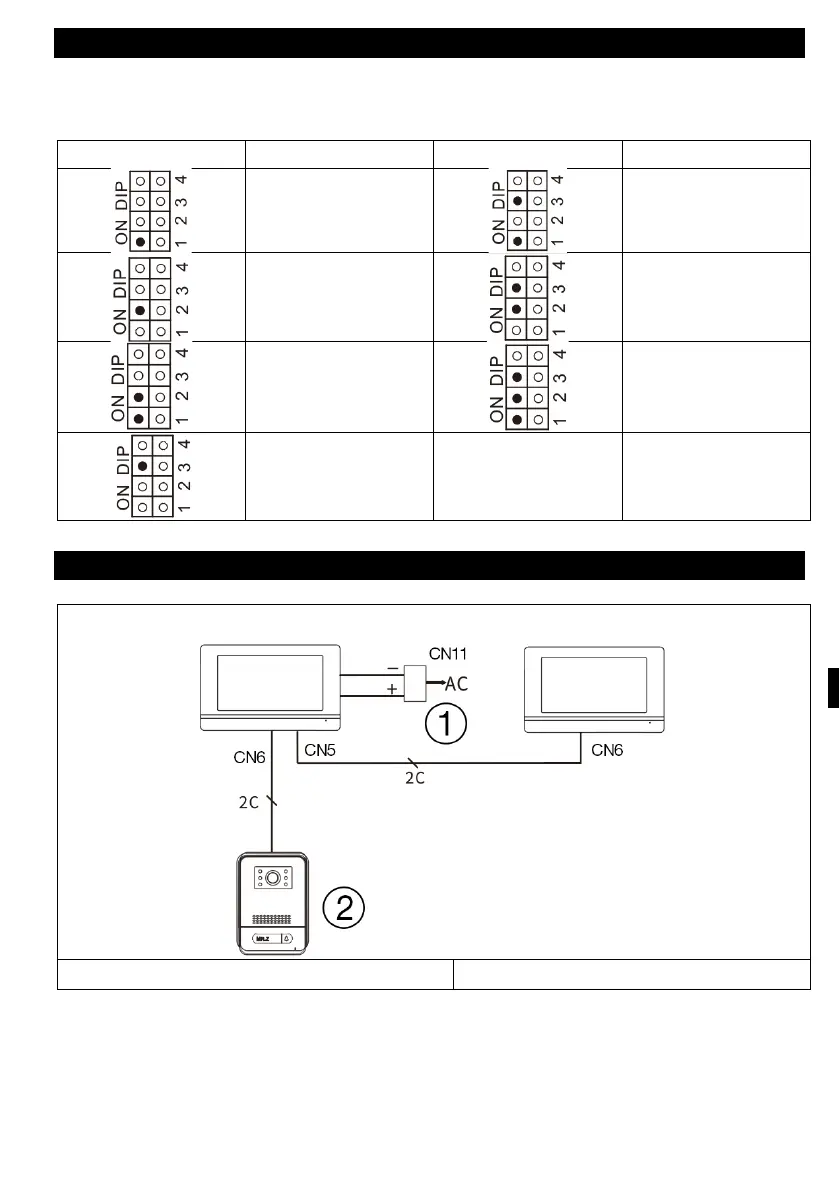

ID našej stanice (SW4 Dip setting).
PREPÍNAČ DIP
ID stanice ourdoor
PREPÍNAČ DIP
ID stanice ourdoor
1
5
2
6
3
7
4
SCHÉMA ZAPOJENIA 2 MONITOROV - FUNKCIA INTERKOMU
(1 vonkajšia stanica pre max. 2 vnútorné monitory)
1) napájací adaptér
2) vonkajšie stanice
Poznámka: 18V1A adaptér ako centrálny zdroj napájania:
1. Priemer 0,2 mm 2 vodiče s maximálnou dĺžkou 20 metrov.
2.
P
riemer 0,5 mm 2 vodiče s maximálnou dĺžkou 50 metrov.
3.
P
riemer 0,75 mm 2 vodiče s maximálnou dĺžkou 100 metrov
