8

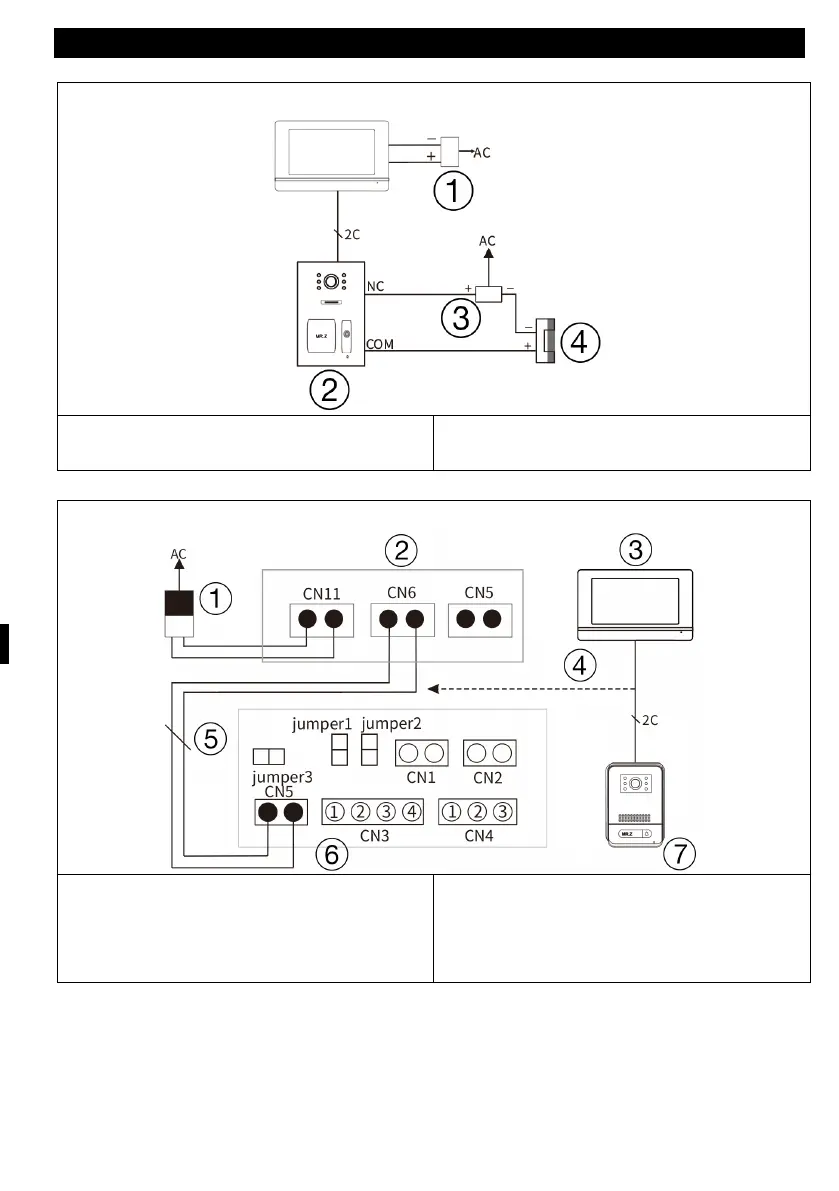

SCHÉMA STANDARDNÍ SADY AP1
(1 venkovní stanice pro 1 vnitřní monitor)
1) napájecí adaptér
2) venkovní stanice
3) napájení
4) magnetický zámek
Podrobné schéma připojení
2) vnitřní monitor zpětný pohled
3) vnitřní monitor
4) detail připojení 2dráty
6) venkovní jednotka konektory
7)
v
enkovní stanice
Poznámka: 18V1A adaptér jako napájení:
1. Průměr 0,2 mm 2 dráty - délka kabelu max 40 metrů.
2. Průměr 0,5 mm 2 dráty - délka kabelu max 80 metrů.
3.
P
růměr 0,75 mm 2 dráty - délka kabelu max 120 metrů.
