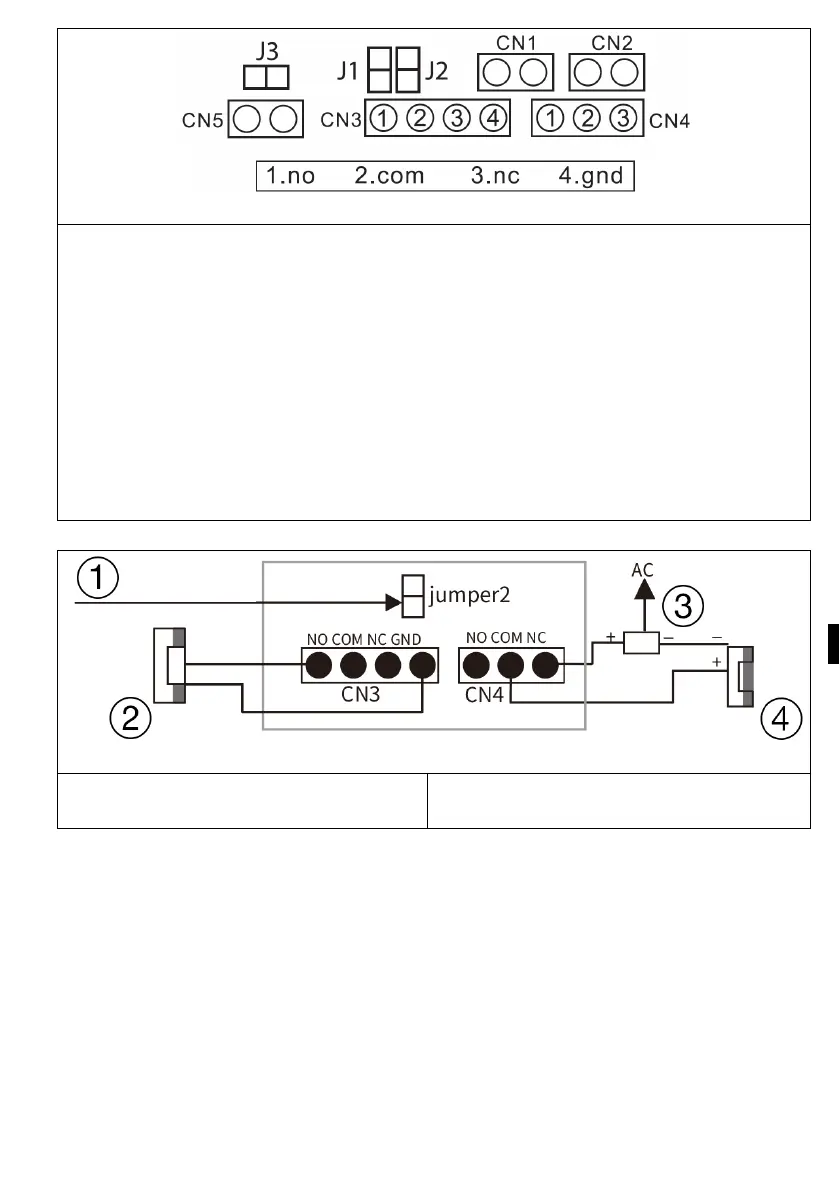

7
1. NO 2. COM 3. NC 4. GND
jumper 2: připojení jako výstup napájení CN3, odpojení jako CN3 bez výstupu
napájení.
jumper 1: odpojení jako CN3 pro připojení elektronického zámku.
jumper 3: pro ID dveřní stanice, připojení jako id 1, odpojení jako 2.
CN1: pro tlačítko ukončení zámku CN3.
CN2: pro tlačítko ukončení zámku CN4.
CN3: K zámku 1 (dveřní stanice může nabídnout napájení elektronickému zámku,
magnetický zámek musí být připojen k externímu zdroji napájení).
CN4: K zámku 2 (zámek musí být připojen k externímu napájení, NO a COM
připojeny k magnetickému zámku, NC a COM připojeny k elektronickému zámku).
Podrobné propojení Se schématem zámku
1) spojení jako Výstupní výkon
2) elektrický zámek
3) napájení
4) magnetický zámek
