INFORMACE O PRODUKTU EVOLVEO DOORPHONE AP2
2) Reproduktor
3) Jmenovka
4) Tlačítko volání
5) Mikrofon

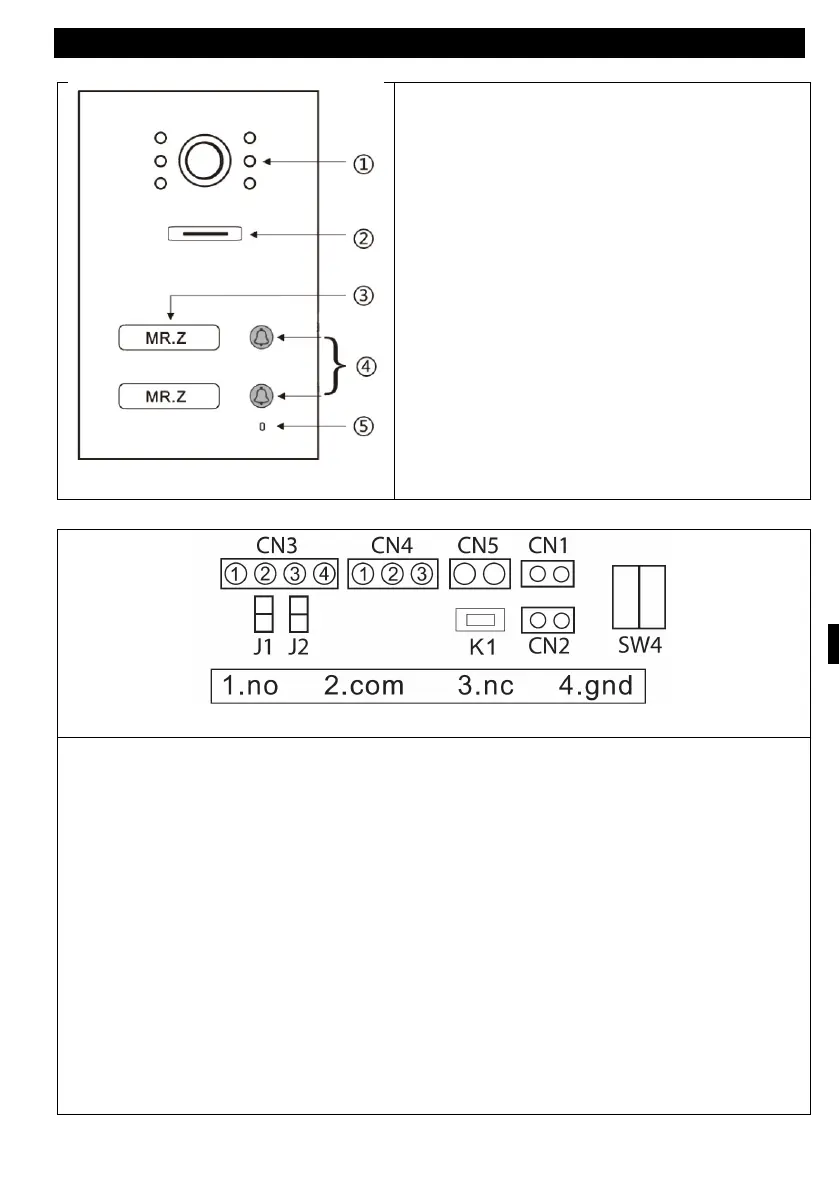

Pohled na venkovní stanici
1. NO 2. COM 3. NC 4. GND
CN3: K zámku 1 (dveřní stanice může napájet elektronický zámek, magnetický
zámek musí být připojen k externímu zdroji napájení).
CN4: K zámku 2 (zámek musí být připojen k externímu zdroji napájení, NO a COM
jsou připojeny k magnetickému zámku, NC a COM k elektronickému zámku).
CN5: Připojení k vnitřnímu monitoru
CN1: Ovládací tlačítko zámku 1 (CN3). Tlačítko přímo ovládá zámek bez aplikace
nebo vnitřní jednotky – lze využít jakékoliv tlačítko
CN2: Ovládací tlačítko zámku 2 (CN4) Tlačítko přímo ovládá zámek bez aplikace
nebo vnitřní jednotky – lze využít jakékoliv tlačítko.
SW1: odpojení jako CN3 pro připojení elektronického zámku.
SW2: připojení jako výstup napájení CN3, odpojení jako CN3 bez výstupu napájení.
SW4: ID naší stanice.
K1: Tlačítko pro učení RFID karet
