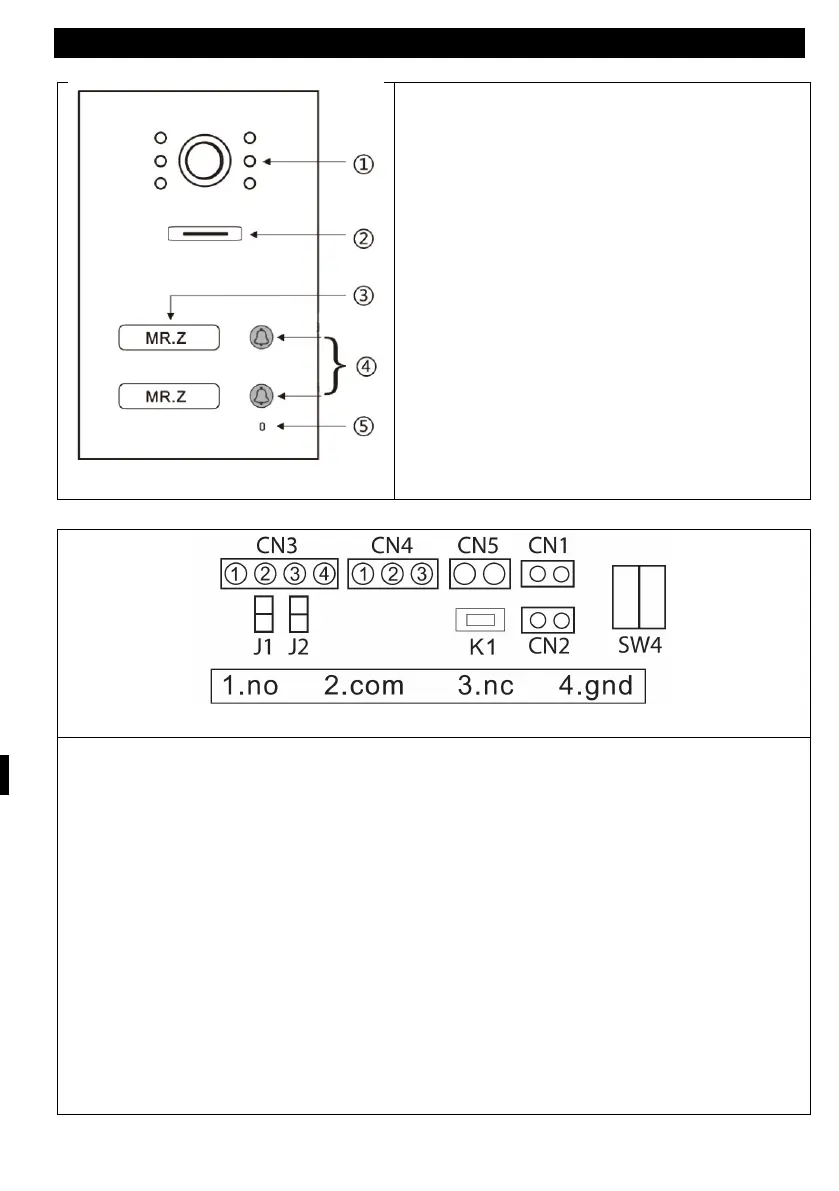

INFORMACE O PRODUKTU EVOLVEO DOORPHONE AP2
2) Hangszóró
3) Névtábla
4) Hívás gomb
5) Mikrofon
Kilátás a kültéri állomásra
1. NEM 2. COM 3. NC 4. GND
CN3: Az 1. zárhoz (az ajtóállomás az elektronikus zárat tudja táplálni, a mágneses
zárat külső tápegységhez kell csatlakoztatni).
CN4: A 2. zárhoz (a zárat külső áramforráshoz kell csatlakoztatni, NO és COM
a
m
ágneses zárhoz, NC és COM az elektronikus zárhoz van csatlakoztatva).
CN5: Belső monitorhoz való csatlakoztatás
CN1: Zár vezérlőgomb 1 (CN3). A gomb közvetlenül vezérli a zárat alkalmazás vagy
belső egység nélkül - bármelyik gomb használható.
CN2: Zárvezérlő gomb 2 (CN4) Ez a gomb közvetlenül, alkalmazás vagy belső egység
nélkül vezérli a zárat - bármelyik gomb használható
.
S
W1: leválasztás, mint CN3 az elektronikus zár csatlakoztatásához.
SW2: CN3 tápkimenetként csatlakoztatható, CN3 tápkimenet nélkül leválasztható.
SW4: Állomásunk azonosítója.
K1: RFID kártya tanulási gomb
