24
MONTÁŽ MONITORU A VENKOVNÍCH JEDNOTEK
Součástí balení je i sada pro upevnění
šroubů a hmoždinek.
Pro správné zaměření děr použijte
upevňovací rámečky jako šablonu, podle
které označíte díry pro vyvrtání.
Pro připevnění vnitřního monitoru lze
využít elektroinstalační krabičku KU 68,
která má vzdálenost otvorů pro šrouby
shodnou s plechovým držákem
monitoru.
V
enkovní jednotka AP1 – umožňuje taktéž montáž přímo na elektroinstalační
krabičku KU 68.
U
pozornění: Při montáži venkovních jednotek vždy použijte dodané gumové těsnění
dle následujících obrázků. Venkovní jednotky vždy zajistěte šroubky. V balení
naleznete Torx pro snadné upevnění.

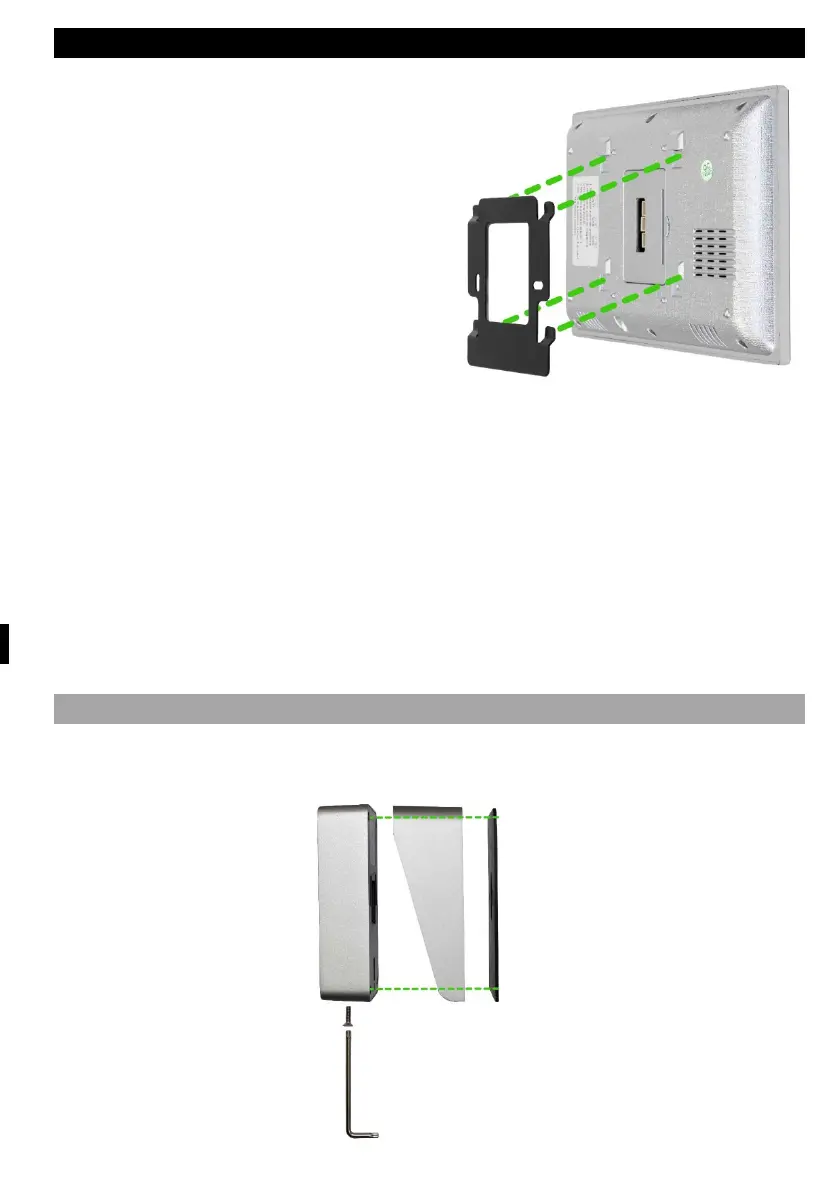

P
řipevnění monitoru k držáku.
Monitor opatrně nasuňte na zobrazené úchyty a zatlačte směrem dolů.
PŘIPEVNĚNÍ VENKOVNÍ JEDNOTKY AP1
Postupujte dle obrázku níže. Po nasunutí venkovní jednotky do rámu zajistěte ze
spodu dodaným šroubem. Vždy používejte při montáži dodané těsnění.
