INŠTALÁCIA MONITORA A VONKAJŠÍCH JEDNOTIEK
Balenie obsahuje aj sadu upevňovacích
skrutiek a hmoždiniek.
Použite upevňovacie rámy ako šablónu
na označenie otvorov, ktoré sa majú
vyvŕtať.
Na montáž vnútorného monitora možno
použiť elektroinštalačnú krabicu KU 68,
ktorá má vzdialenosť otvorov na skrutky
rovnakú ako kovový držiak monitora.
V
onkajšia jednotka AP1 - umožňuje aj
montáž priamo na elektroinštalačnú krabicu KU 68.
Va
rovanie: Pri inštalácii vonkajších jednotiek vždy používajte dodané gumové
tesnenia, ako je znázornené na nasledujúcich obrázkoch. Vonkajšie jednotky vždy
zabezpečte skrutkami. V balení nájdete torx na jednoduché upevnenie.
P

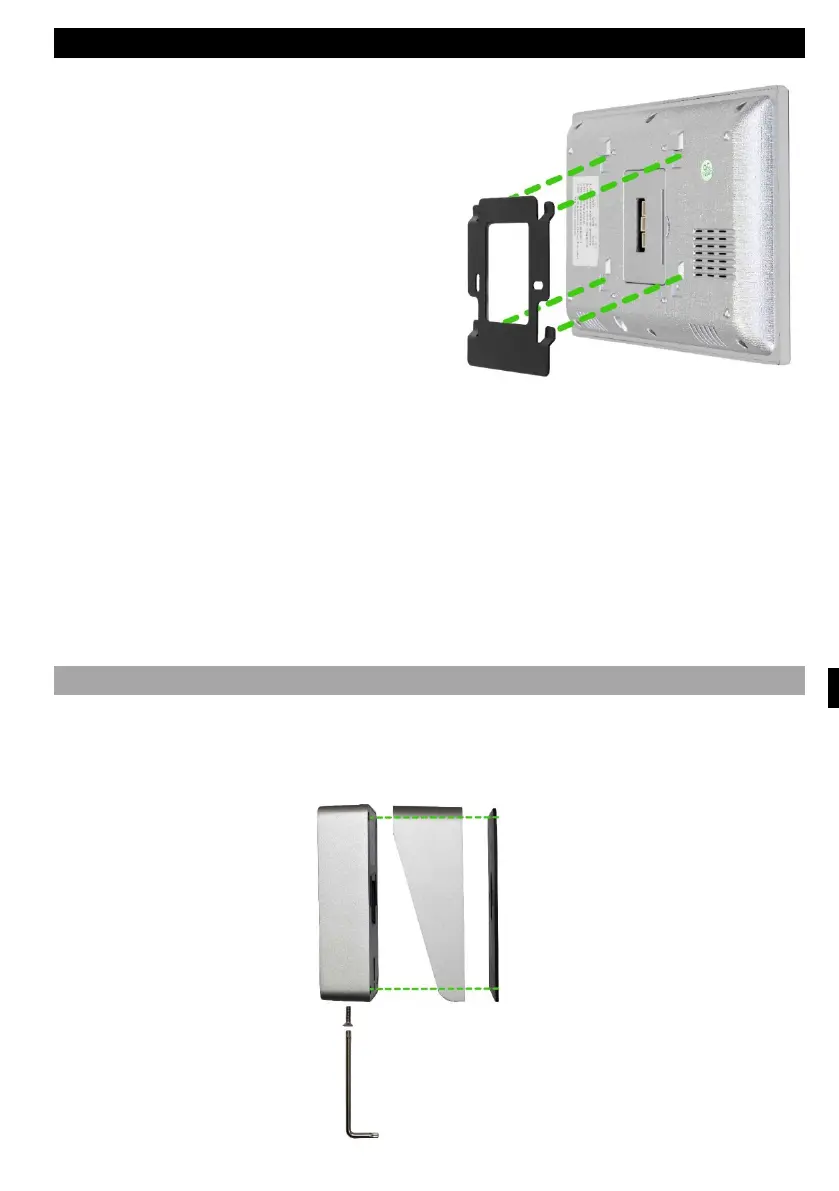

ripevnenie monitora k držiaku.
Opatrne nasaďte monitor na zobrazené výstupky a zatlačte ho smerom nadol.
PRIPEVNENIE VONKAJŠEJ JEDNOTKY AP1
Postupujte podľa obrázka nižšie. Po zasunutí vonkajšej jednotky do rámu ju zo
spodnej strany zaistite priloženou skrutkou. Pri inštalácii vždy používajte dodané
tesnenia.
