TERMÉKINFORMÁCIÓ

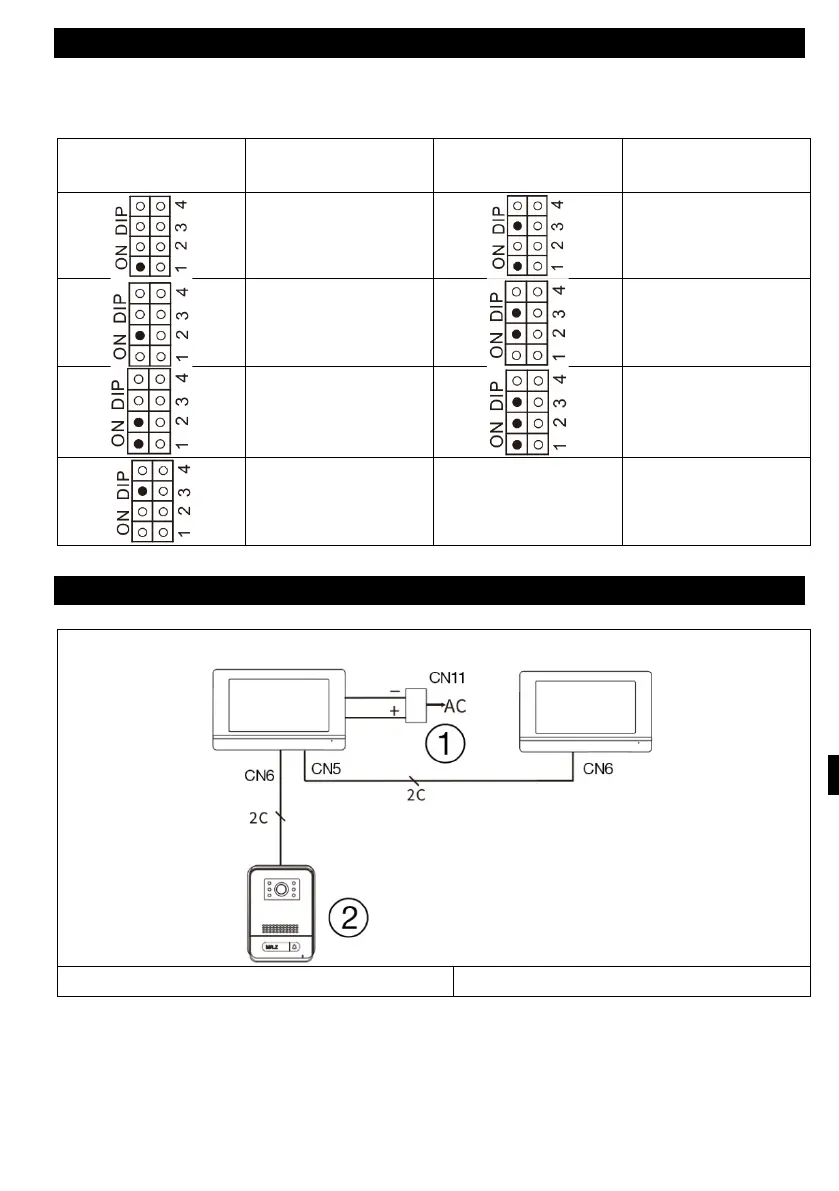

▶ Állomásunk azonosítója (SW4 Dip-beállítás).
DIP SWITCH
Állomás azonosító
ourdoor
DIP SWITCH
Állomás azonosító
ourdoor
1
5
2
6
3
7
4
2 MONITOR CSATLAKOZÁSI DIAGRAMJA - INTERCOM FUNKCIÓ
(1 kültéri állomás max. 2 beltéri monitorhoz)
1) hálózati adapter
2) kültéri állomások
Megjegyzés: 18V1A adapter központi tápegységként:
1.
Á
tmérő 0,2 mm 2 vezeték max. 20 méter hosszú.
2.
Á
tmérő 0,5 mm 2 vezeték max. 50 méter hosszú.
3.
Á
tmérő 0,75 mm 2 vezeték max. 100 méter hosszúság
