Turntable control SmartTurn
Structure and function
30 Dok-ID:EXPERT-0003-EN-2011
4.3.2 Sensor, see Fig. 1
Designation Connection Description / plug-in connector
- Control unit Flange connector M12x1, 5-pin
Pos: 4.25 /S martT ur n/4. 3.2. 1 Pin B eleg ung - Sens or @ 1\mod_1219300377502_38.doc @ 7122
4.3.2.1 Pin assignment sensor
X1 Data interface

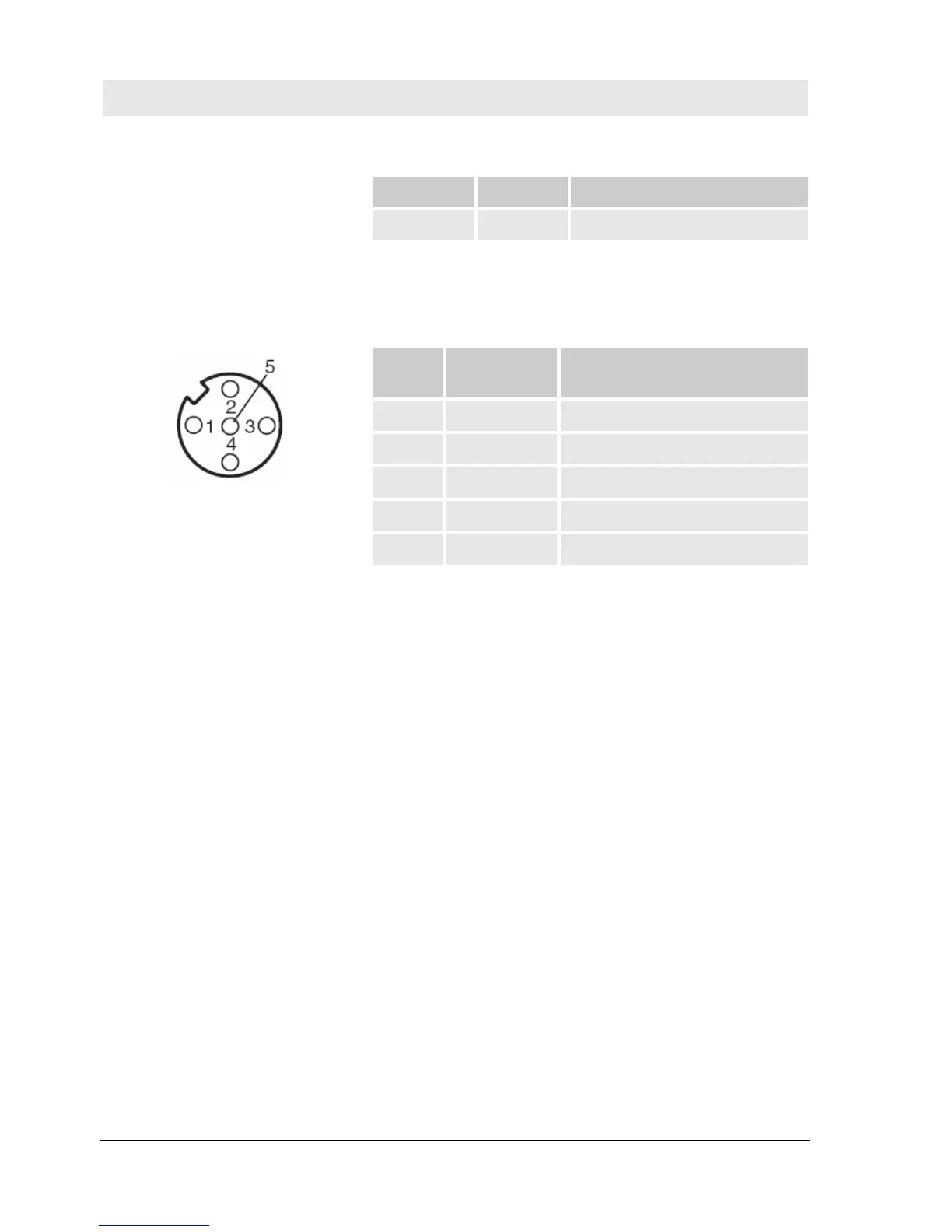

Fig. 13 Pin assignment sensor
Pin
Pin
assignment
Function
1 24 V 24 V DC supply
2 T+ Cycle output
3 0 V Reference potential
4 T- Cycle output
5 X N.a.
