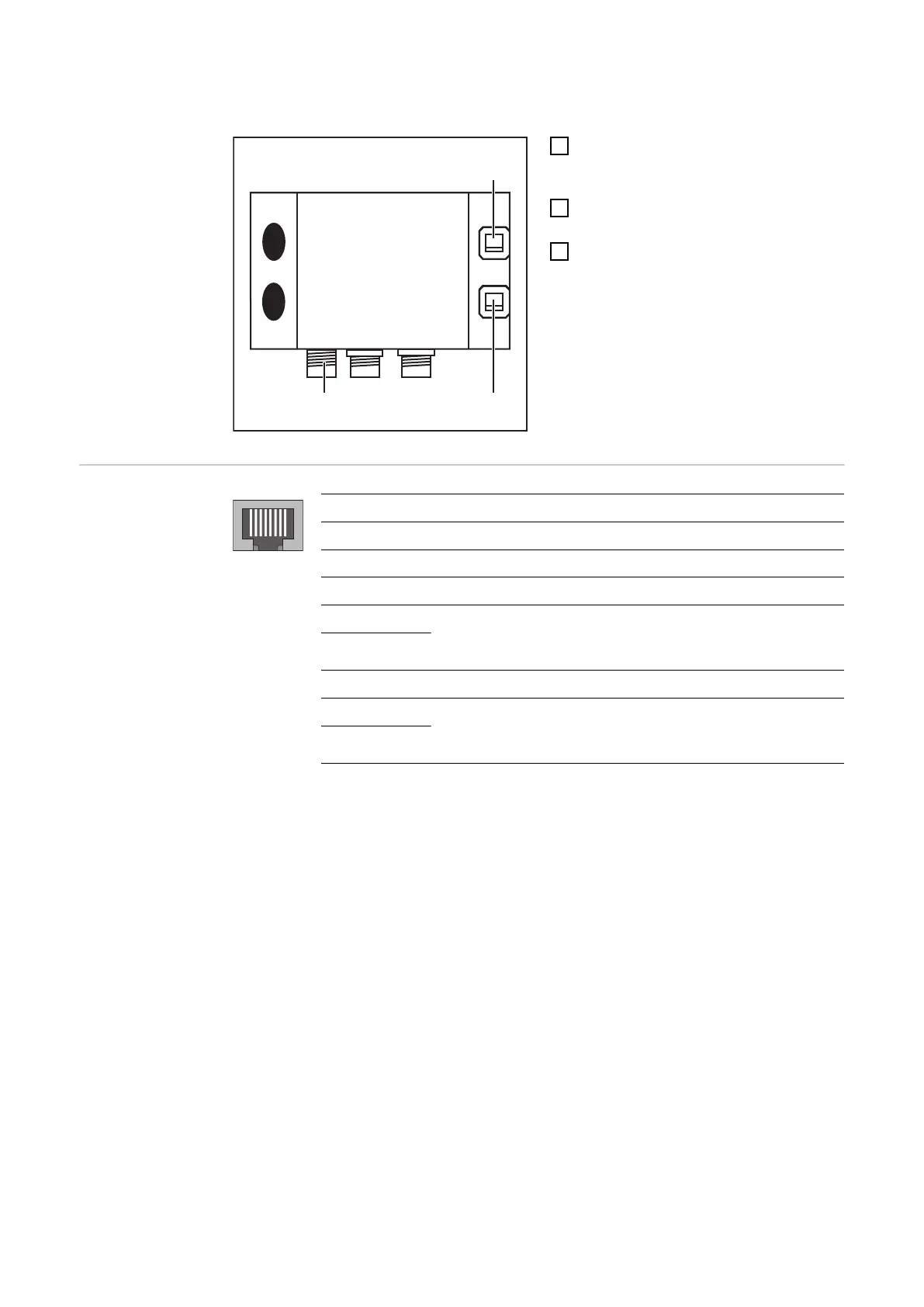

Pripojenie rozhrania AB Profinet IRT FO
(1)
(2)
(3)
1
Zástrčku LocalNet spojovacieho had-
icového vedenia pripojte na prípojku
LocalNet (1).
2
Dátový kábel Profinet pripojte na
prípojku Ethernet SCRJ-MM-C (2).
3
Ak sú k dispozícii, ďalších účastníkov
siete pripojte pomocou dátového kábla
na prípojku Ethernet SCRJ-MM-C (3).
Obsadenie
kolíkov zástrčky
pre prípojku
Ethernet RJ 45
1 8
Pin Signál Poznámka
1 TD+ -
2 TD- -
3 RD+ -
4 - Obvykle nepoužité; na zabezpečenie úplnosti signálu sú
tieto kolíky vzájomne spojené a končia prostredníctvom
obvodu filtra na ochrannom vodiči (PE).
5 -
6 RD- -
7 - Obvykle nepoužité; na zabezpečenie úplnosti signálu sú
tieto kolíky vzájomne spojené a končia prostredníctvom
obvodu filtra na ochrannom vodiči (PE).
8 -
