Diagnostika chýb, odstránenie chýb
Prevádzkový stav
LED na doske
UBST 1
(2)
(3)
(1)
(8)
(4)
(7)
(5)
(6)

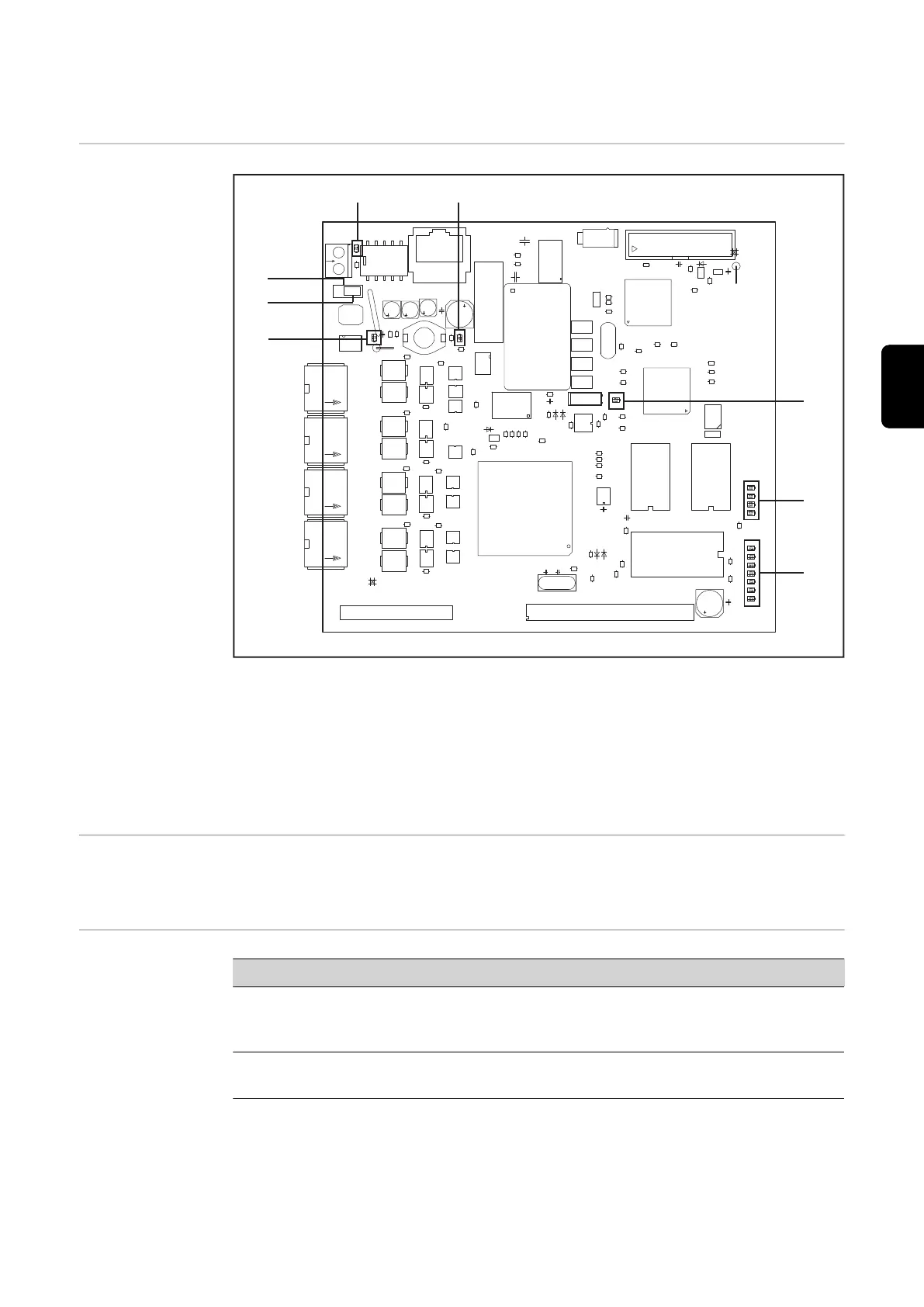

(1) LED „+5 V“ (5) prepojka „EXT“
(2) LED diódy „Traffic 1 – 4“ (6) prepojka „INT“
(3) LED diódy „L1 – L7“ (7) LED „INT“
(4) LED „EXT“ (8) LED „VCC“
LED „+5 V“ (1) LED „+5 V“ (1) svieti, keď je interné či externé napájacie napätie zapojené. LED „+5 V“
zobrazuje, že elektronika dosky je v poriadku.
LED diódy „Traf-
fic 1 – 4“ (2)
LED Zobrazenie Význam Náprava
Traffic X vypnutá alebo svieti bez komunikácie na
Fronius LocalNet
kontrola napájacieho
napätia, kontrola
kabeláže
Traffic X bliká komunikácia na Fro-
nius LocalNet aktívna
-
