Fronius ROB I/O User Manual

Montage ROB I/O
Sicherheit
WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von technisch geschultem Fachpersonal ausgeführt werden.
▶
Dieses Dokument vollständig lesen und verstehen.
▶
Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
Gerätes und aller Systemkomponenten lesen und verstehen.

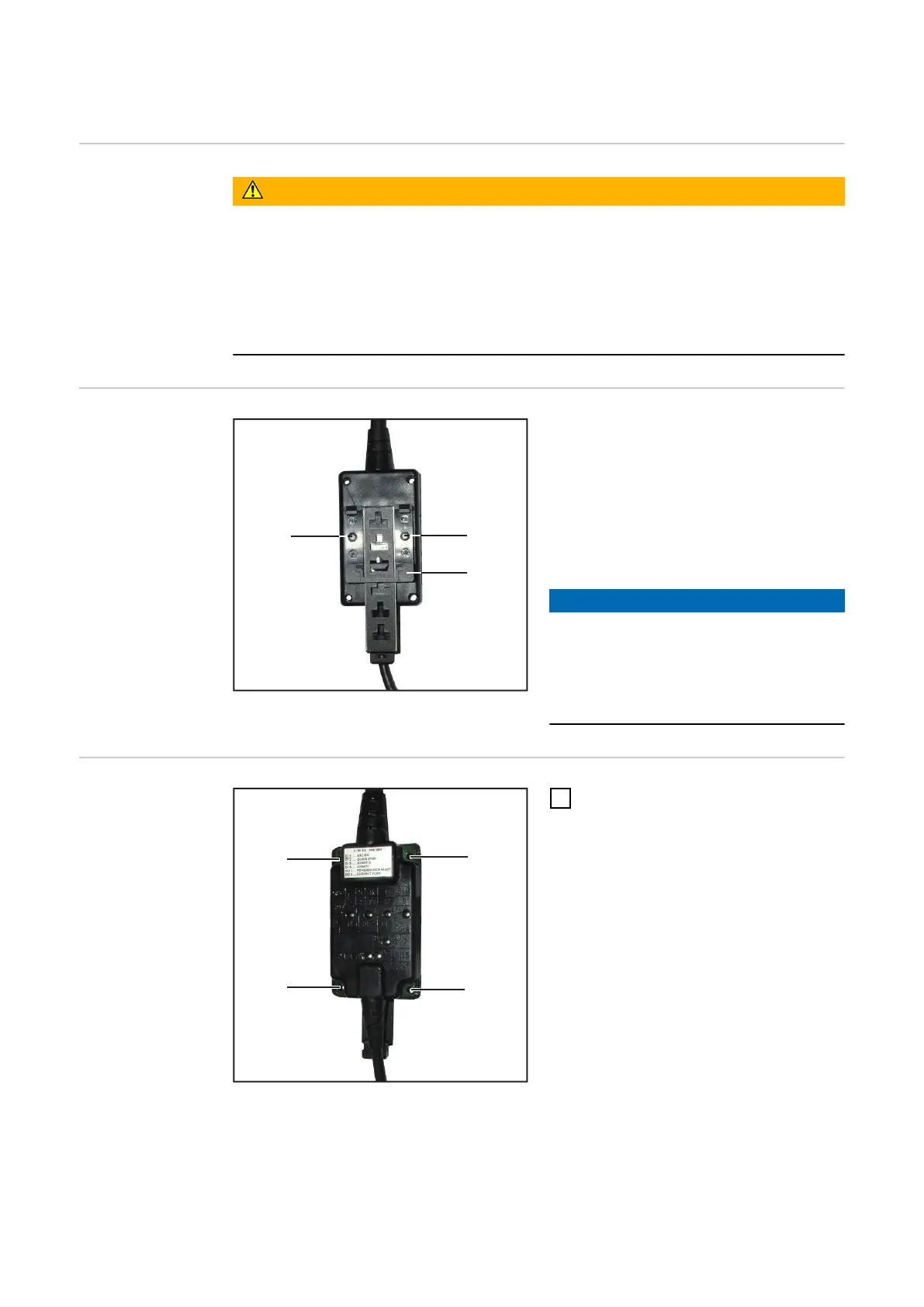

ROB I/O durch
Montage-Boh-
rungen befesti-
gen
(3)
(2)
(3)
Montage-Bohrungen Ø 4,2 mm (0,17 in.)
WICHTIG! Bei Montage des ROB I/O
durch die Montage-Bohrungen (1) Fol-
gendes beachten:
-
Nur geeignete Schrauben verwen-
den (Bohrungsdurchmesser Ø 4,2
mm (0,17 in.)
-
Immer mit 4 Schrauben
gleichmäßig befestigen
HINWEIS!
Schrauben nicht zu fest anziehen. Zu
hohes Anziehdrehmoment kann das
ROB I/O beschädigen oder sogar zum
Bruch führen.
▶
max. Anziehdrehmoment 0,4 Nm
ROB I/O an Hut-
schiene befesti-
gen
(1)
(1)
(1)
(1)
Hutschienenaufnahme an ROB I/O montieren
1
Beiliegende Hutschienenaufnahme
(2) mit 2 Schrauben (3) am Robo-
ter-Interface ROB I/O befestigen.
Deutsch
11
