Caractéristiques
spécifiques à
l‘appareil
REMARQUE!
Valable pour les Interbus 2 MB Rugged Line, 2 MB Cuivre, FSMA: Le module
d’extension bus de terrain ROB I/O ne fonctionne qu’avec un logiciel (comman-
de bus) de version UBST 1.00.16 et plus. Une mise à jour des versions de logiciel
plus anciennes est nécessaire.
Le ROB I/O se branche sur un connecteur LocalNet à 10 pôles du générateur de
soudage numérique à l’aide d’un câble de liaison à 10 pôles.
Lorsqu’il n’y a pas de connecteur LocalNet disponible, il est possible d’utiliser le
distributeur LocalNet passif (4,100,261) (p. ex. entre le générateur de soudage et
le faisceau de liaison).
IMPORTANT! Le distributeur LocalNet passif n’est pas utilisable en combinaison
avec une torche TIG JobMaster.
ROB I/O
Prise
LocalNet
Générateur
Commande de l‘automate
Borne 1
HI - entrée 1
LO - entrée 1
HI - entrée 2
HI - entrée 3
HI - entrée 4
LO - entrée 4
Sortie 2
Terre - entrée 1
LO - entrée 2
Terre - entrée 2
LO - entrée 3
Terre - entrée 3
Terre - entrée 4
Sortie 1
Alimentation sortie 1
Alimentation sortie 2
Dominos
Borne 2
(2) (3) (4) (5)
(1) (9) (10) (12) (11)

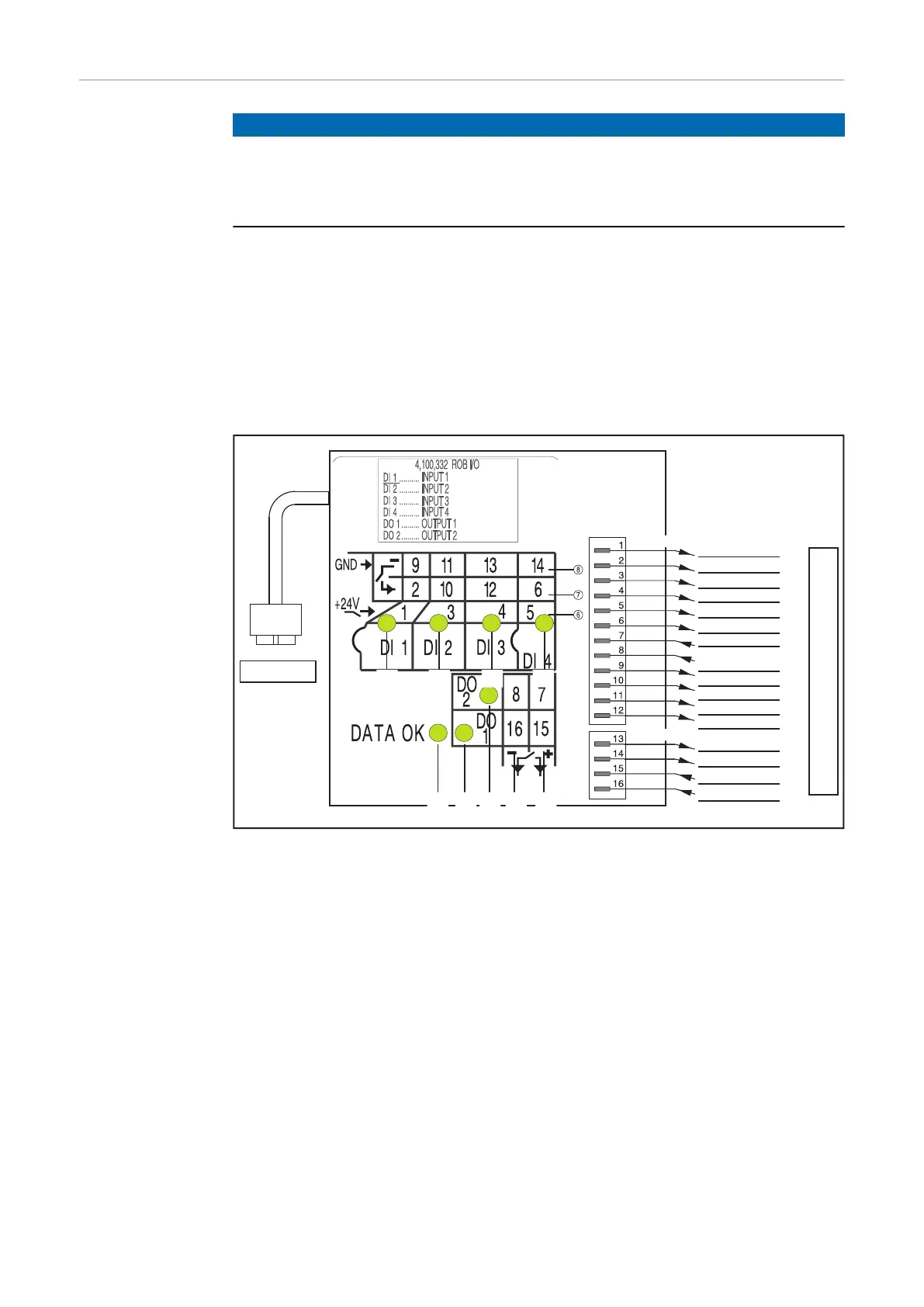

Indications et connexions sur le module d‘extension de systeme bus de terrain ROB I/O
(1) Voyant DATA OK ... s’allume lorsque le ROB I/O est connecté au Local-
Net et que la commande de bus de terrain est en circuit.
(6) Entrées numériques (HI), à la borne 1, avec commande externe 24 V
IMPORTANT! Il est également possible d’utiliser les entrées sans po-
tentiel (7) au lieu des entrées (6).
(7) Entrées numériques sans potentiel (LO) à la borne 1
(8) Prise de terre pour les entrées numériques activées au niveau HAUT
(6) / pour les entrées sans potentiel aux bornes 1 et 2
(11) Sorties numériques aux bornes 1 et 2
(12) Connexions pour l’alimentation en tension du signal des sorties numéri-
ques aux bornes 1 et 2
