Montage de ROB I/O
Sécurité
AVERTISSEMENT!
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
▶
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié.
▶
Ce document doit être lu et compris dans son intégralité.
▶
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.

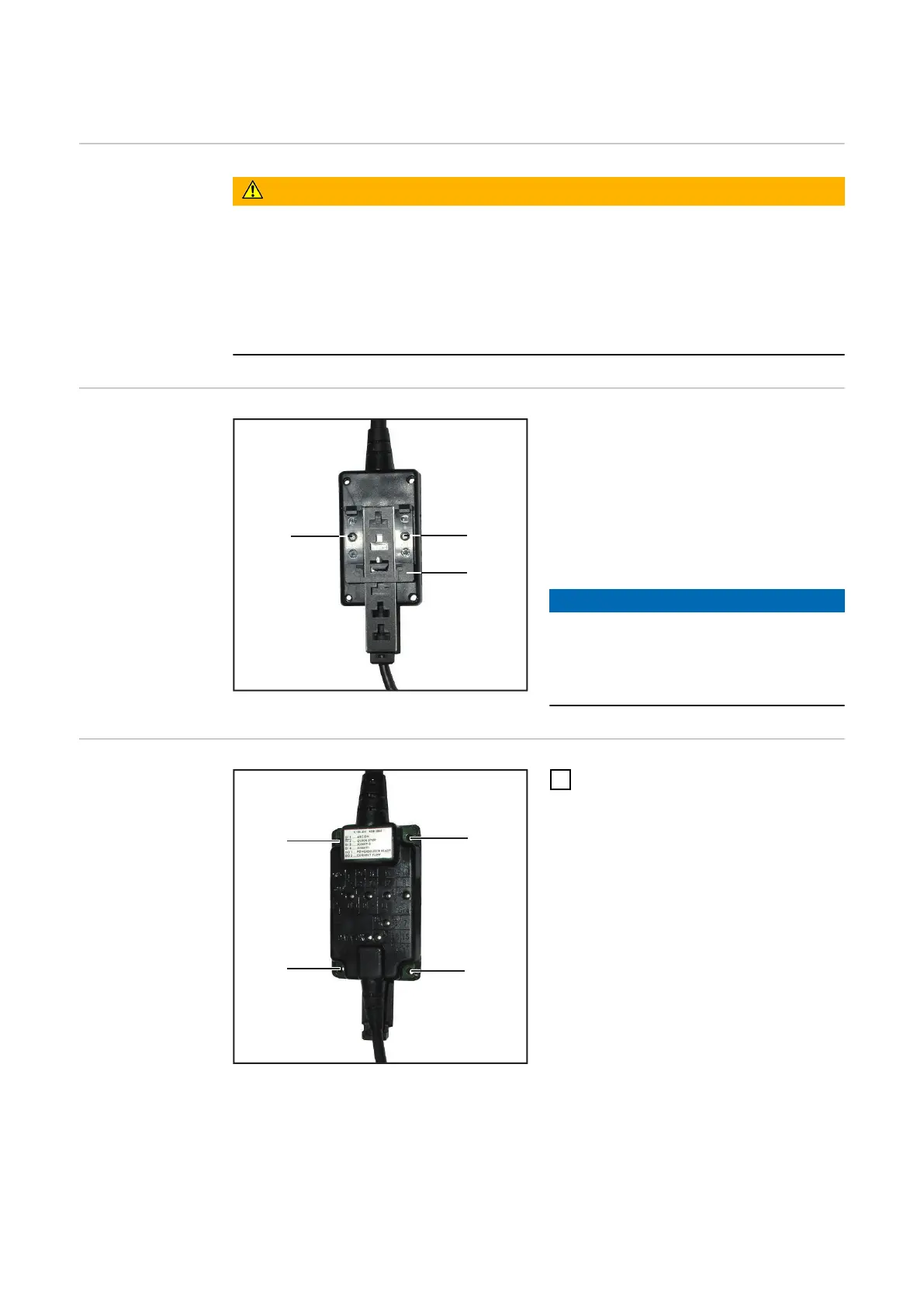

Fixer ROB I/O à l
´aide des trous
de montage
(3)
(2)
(3)
Trous de montage Ø 4,2 mm (0,17 in.)
IMPORTANT! Lors du montage de
ROB I/O à l´aide des trous de montage
(1) respectez les consignes suivantes :
-
un´utiliser que des vis appropriées
(diamètre du trou Ø 4,2 mm /0,17
in.)
-
toujours serrer régulièrement à l
´aide de 4 vis
REMARQUE!
Ne pas trop serrer les vis. Un couple
de serrage trop élevé peut endomma-
ger ROB I/O ou même le briser.
▶
Couple de serrage max. 0,4 Nm
Fixer le ROB I/O
sur le profilé
chapeau
(1)
(1)
(1)
(1)
Monter le support de profilé chapeau sur le ROB
I/O
1
Fixer les supports de profilés cha-
peaux (2) avec les vis (3) - fournis
en équipement standard -sur l’in-
terface robot ROB I/O.
Français
35
