Gerätespezifi-
sche Merkmale
HINWEIS!
Gilt für Interbus 2 MB Rugged Line, 2 MB Kupfer, FSMA: Die Feldbus-Erweite-
rung ROB I/O wird erst ab Software-Version UBST 1.00.16 (Bussteuerung) un-
terstützt. Bei älteren Software-Versionen ist ein Update erforderlich.
Der Anschluss von ROB I/O erfolgt über das 10-polige Verbindungskabel an ei-
nen 10-poligen Anschluss LocalNet der digitalen Stromquelle.
Steht kein freier Anschluss LocalNet zur Verfügung, kann der Verteiler LocalNet
passiv (4,100,261) verwendet werden (z.B. zwischen Stromquelle und Verbin-
dungsschlauchpaket).
WICHTIG! Der Verteiler LocalNet passiv ist in Verbindung mit einem
Schweißbrenner TIG JobMaster nicht verwendbar.
ROB I/O
Stecker
LocalNet
Stromquelle
Automatensteuerung
Klemme1
HI - Input 1
LO - Input 1
HI - Input 2
HI - Input 3
HI - Input 4
LO - Input 4
Output 2
GND - Input 1
LO - Input 2
GND - Input 2
LO - Input 3
GND - Input 3
GND - Input 4
Output 1
Supply Output 1
Supply Output 2
Lusterklemmen
Klemme2
(2) (3) (4) (5)
(1) (9) (10) (12) (11)

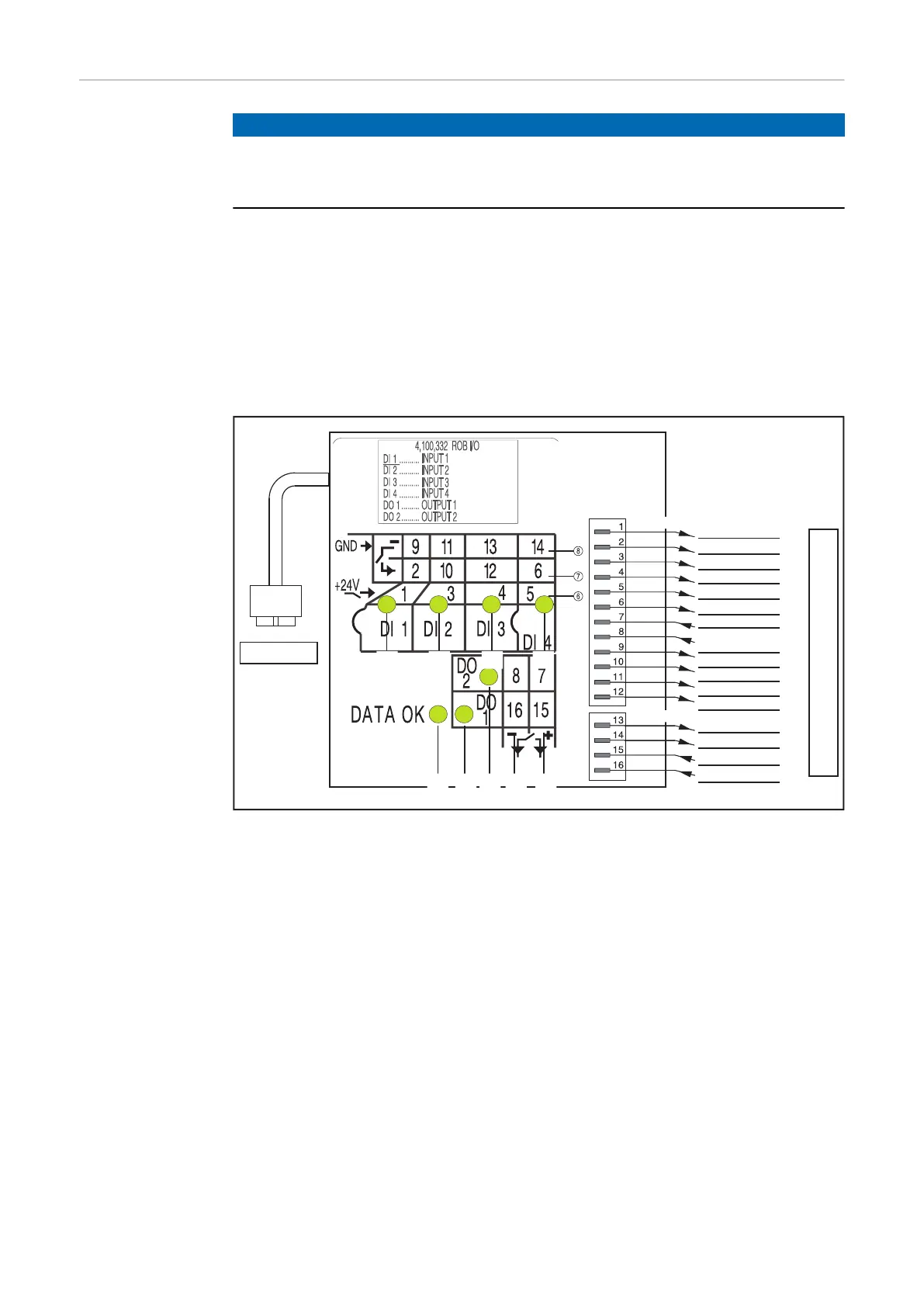

Anzeigen und Anschlüsse an der Feldbus-Systemerweiterung ROB I/O
(1) Anzeige DATA OK ... leuchtet, wenn ROB I/O am LocalNet angeschlos-
sen und die Feldbus-Steuerung versorgt ist
(6) Digitale Eingänge (HI), an Klemme 1, mit externer 24 V - Ansteuerung
WICHTIG! Anstelle der Eingänge (6) können auch die potenzialfreien
Eingänge (7) verwendet werden.
(7) Potenzialfreie digitale Eingänge (LO) an Klemme 1
(8) Masse (GND) für die High-aktiven digitalen Eingänge (6) oder für die po-
tenzialfreien Eingänge an den Klemmen 1 und 2
(11) Digitale Ausgänge, an den Klemmen 1 und 2
(12) Anschlüsse für Versorgung Signalspannung der Digitalen Ausgänge, an
den Klemmen 1 und 2
8
