13
WIG-SCHWEISSEN MIT
HOCHFREQUENZZÜNDEN (HF)

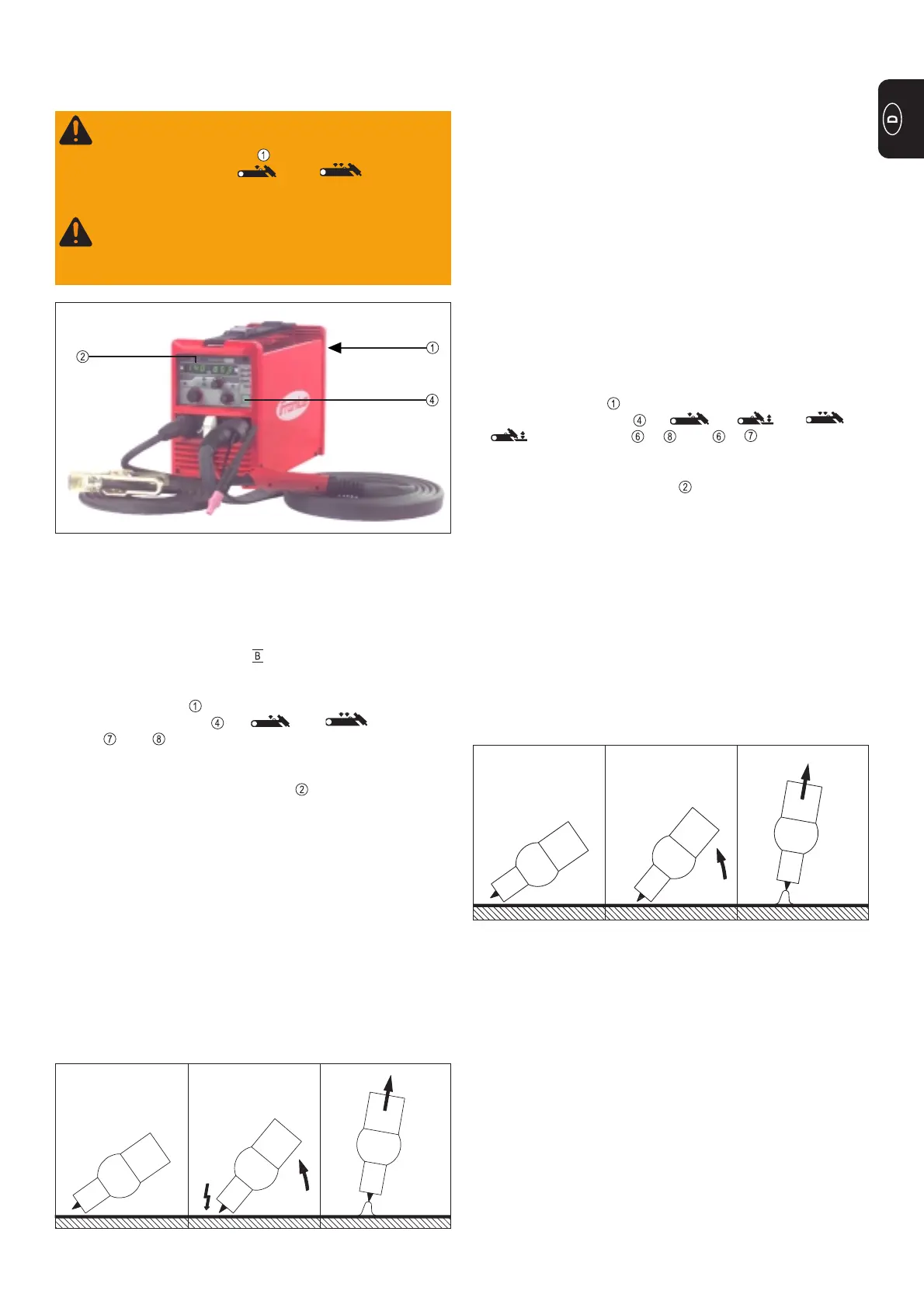

Abb. 21 Transtig 1600 / 1700 als WIG-Schweißanlage bestehend aus: Stromquel-
le mit Steuereinheit, Handschweißbrenner, Massekabel, (Gasflasche mit
Druckminderer ohne Abb.)
INBETRIEBNAHME
l Schweißbrenner mit Wolframelektrode und Gasdüse bestük-
ken (siehe jeweilige Brenner-Bedienungsanleitung)
l Massekabel in Strombuchse einstecken und verriegeln
l Gasschlauch an Anlage und Gasdruckminderer anschließen
l Netzstecker einstecken
l Netzhauptschalter einschalten
l mit Funktionwahltaste auf oder schalten,
LED bzw. leuchtet
l falls nötig, Fernregler anschließen
l Wahl der Schweißparameter vornehmen (Sollwertanzeige des
Hauptstromes I
H
über Amperemeter )
l Gasflaschenventil durch Drehen nach links öffnen
ZÜNDEN DES LICHTBOGENS
l bei abgeschaltetem Schweißstrom: Elektrode an Zündstelle
aufsetzen, Brenner zurückneigen bis Gasdüse mit Rand auf
Werkstück aufliegt und zwischen Elektrodenspitze und Werk-
stück 2 bis 3 mm Abstand bestehen (siehe Abb. 22a)
l Schutzblende schließen
l Brennertaste betätigen
l Lichtbogen zündet ohne Werkstückberührung (siehe Abb.22b)
l Brenner in Normallage bringen (siehe Abb. 22c)
Vorteil: keine Elektroden- und Werkstückverunreinigung
WICHTIG: Hochfrequenz schaltet nach dem Zündvorgang selbst-
tätig ab
Abb. 22 Zünden mit Hochfrequenz
a) Gasdüse aufsetzen b) Berührungslose
HF-Zündung
c) Lichtbogen gezündet
ZÜNDÜBERWACHUNG
Wird vom Schweißer nach erfolglosem Zünden oder Abreißen des
Lichtbogens der Steuerablauf (2-Takt/4-Takt) durch die Brenner-
taste nicht unterbrochen, kommt es durch ständiges Austreten des
Schutzgases zu ungewolltem Gasverlust. In diesem Fall unter-
bricht die Überwachungssteuerung den Steuerablauf nach ca. 5
Sekunden selbsttätig. Ein erneuter Zündvorgang muß abermals
über die Brennertaste eingeleitet werden.
WIG-SCHWEISSEN MIT
BERÜHRUNGSZÜNDEN (OHNE HF)
INBETRIEBNAHME
l Schweißbrenner mit Wolframelektrode und Gasdüse bestük-
ken (siehe Brenner-Bedienungsanleitung)
l Massekabel in Strombuchse einstecken und verriegeln
l Gasschlauch an Anlage und Gasdruckminderer anschließen
l Netzstecker einstecken
l Netzhauptschalter einschalten
l mit Funktionswahltaste auf und oder und
schalten, LED's u. bzw. u. leuchten
l falls nötig, Fernregler anschließen
l Wahl der Schweißparameter vornehmen (Sollwertanzeige des
Hauptstromes I
H
über A-Meter )
l Gasflaschenventil durch Drehen nach links öffnen
ZÜNDEN DES LICHTBOGENS
l bei abgeschaltetem Schweißstrom: Elektrode an Zündstelle
aufsetzen, Brenner zurückneigen bis Gasdüse mit Rand am
Werkstück aufliegt und zwischen Elektrodenspitze und Werk-
stück 2 bis 3 mm Abstand bestehen (siehe Abb. 23a)
l Schutzblende schließen
l Brennertaste betätigen - Schutzgas strömt
l Brenner über Düsenrand langsam aufrichten bis Elektroden-
spitze das Werkstück berührt (siehe Abb. 23b)
l Lichtbogen zündet durch Abheben des Brenners
l in Normallage schwenken (siehe Abb. 23c)
l Schweißvorgang einleiten
Abb. 23 Zünden mit Berührungszünden
a) Gasdüse aufsetzen
b) Zünden durch
Werkstückberührung
c) Lichtbogen gezündet
Warnung! Das eingesteckte Elekroden-Handkabel ist
bei WIG-Schweißen spannungsführend wenn:
l der Netzhauptschalter eingeschaltet ist
l die Betriebsart auf oder geschaltet ist
und über die Brennertaste Schweißstart gegeben wird
Warnung! Achten Sie darauf, daß das nicht benützte
Elektroden-Handkabel abmontiert bzw. so isoliert am Ge-
rät befestigt ist, daß Mantelelektrode und Elektrodenhalter
keine elektrisch leitenden oder geerdeten Teile berühren.
