DESCRIPTION DES ÉLÉMENTS DE COMMANDE

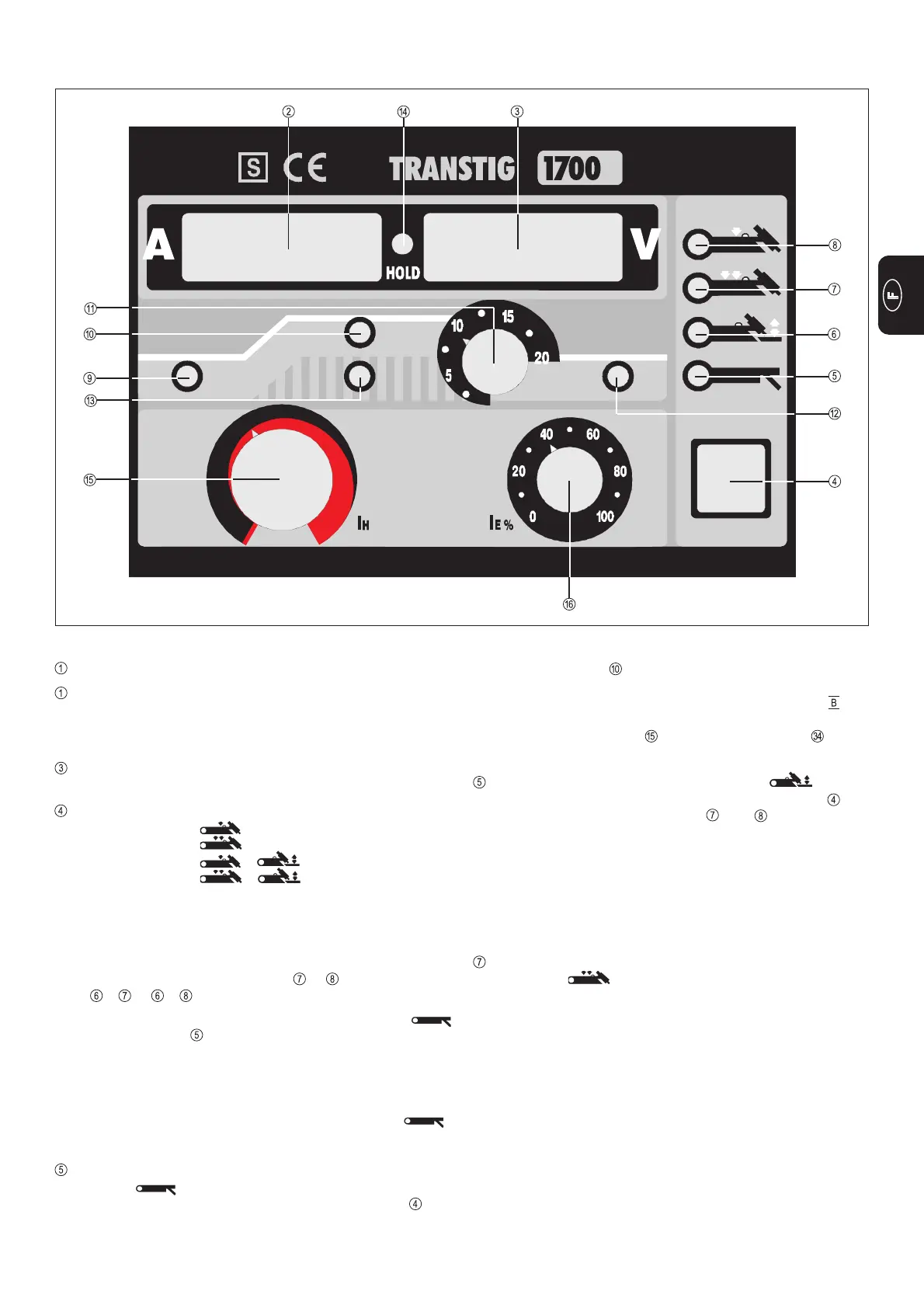

Fig. 3 Plaque avant TransTIG 1700
INTERRUPTEUR PRINCIPAL MARCHE/ARRET (voir fig.8)
AMPEREMETRE NUMERIQUE
l Affichage du courant principal
Valeur théorique ð courant de soudage désiré
Valeur effective ð courant de soudage effectif
VOLTMETRE NUMERIQUE
l Affichage de la tension de soudage
}
}
soudage TIG avec
amorçage par contact
soudage TIG avec
amorçage HF
l L’affichage DEL pour courant principal I
H
s’allume seule-
ment au soudage
l Courant de soudage est livré aux prises de courant
l Le courant de soudage peut être réglé soit par le régulateur
de courant principal soit par le régulateur sur la
commande à distance TPmc
AFFICHAGE DEL d’amorçage par contact
l Sélectionner la touche de mode de fonctionnement
l Allumé en connexion avec DEL oder
l L’amorçage de l’arc se fait par le contact de la pièce à usiner
avec l’électrode en tungstène après l’appui sur la gâchette
du pistolet
l Le courant de court circuit qui coule lors du contact avec la
pièce à usiner correspond au courant minimum
Utilisation: partout où la haute fréquence du processus
d’amorçage cause des perturbations à l’extérieur.
INDICATION DEL DU MODE DE FONCTIONNEMENT
À 4 TEMPS
Mode de fonctionnement à 4 temps - sans baisse temporaire
l dans le mode de fonctionnement de soudage à la main ou de
soudage automatique afin d´obtenir des soudures sans
défaut
l paramètres réglables tels que prédébit de gaz, arc cher-
cheur, temps d´augmentation de courant, courant principal,
temps de réduction de courant, courant de cratère final et
postdébit de gaz
l au niveau de programme "NIVEAU RÉGLAGES PRÉLIMI-
NAIRES ___" ( chapitre“Travail avec les niveaux de pro-
gramme“) paramètres TIG le réglage de SFS doit être sur
"OFF"
TOUCHE DE MODE DE FONCTIONNEMENT pour
a) fonct. à 2 temps
b) fonct. à 4 temps
c) fonct. à 2 temps +
d) fonct. à 4 temps +
l Dynamique d’arc électrique et aide à l’amorçage sont hors
service
l Quand on utilise les commandes à distance TR50mc,
TR51mc et TR52mc, la commutation au mode de fonction-
nement correspondant se fait automatiquement
l L'affichage DEL correspondante or respectivement
+ or + sont allumées
e) SOUDAGE MANUEL À L’ÉLECTRODE ENROBÉE
l L’affichage DEL est allumé et la tension de marche à vide
est affichée.
l Les caractéristiques de soudage sont les valeurs définies
pour DYNAMIQUE et AIDE A L’AMORÇAGE.
l Les paramètres peuvent être modifiés par la commande à
distance TPmc et le menu interne dans la position
du sélecteur de mode de fonctionnement
AFFICHAGE DEL pour soudage manuel à l’électrode
enrobée:
l Sélectionner la touche de mode de fonctionnement
