8
Raccord de gaz
et de current
Fiche de commande
Ligne de commande
MONTAGE D'UNE TORCHE DE SOUDAGE
TIG REFROIDIE PAR GAZ

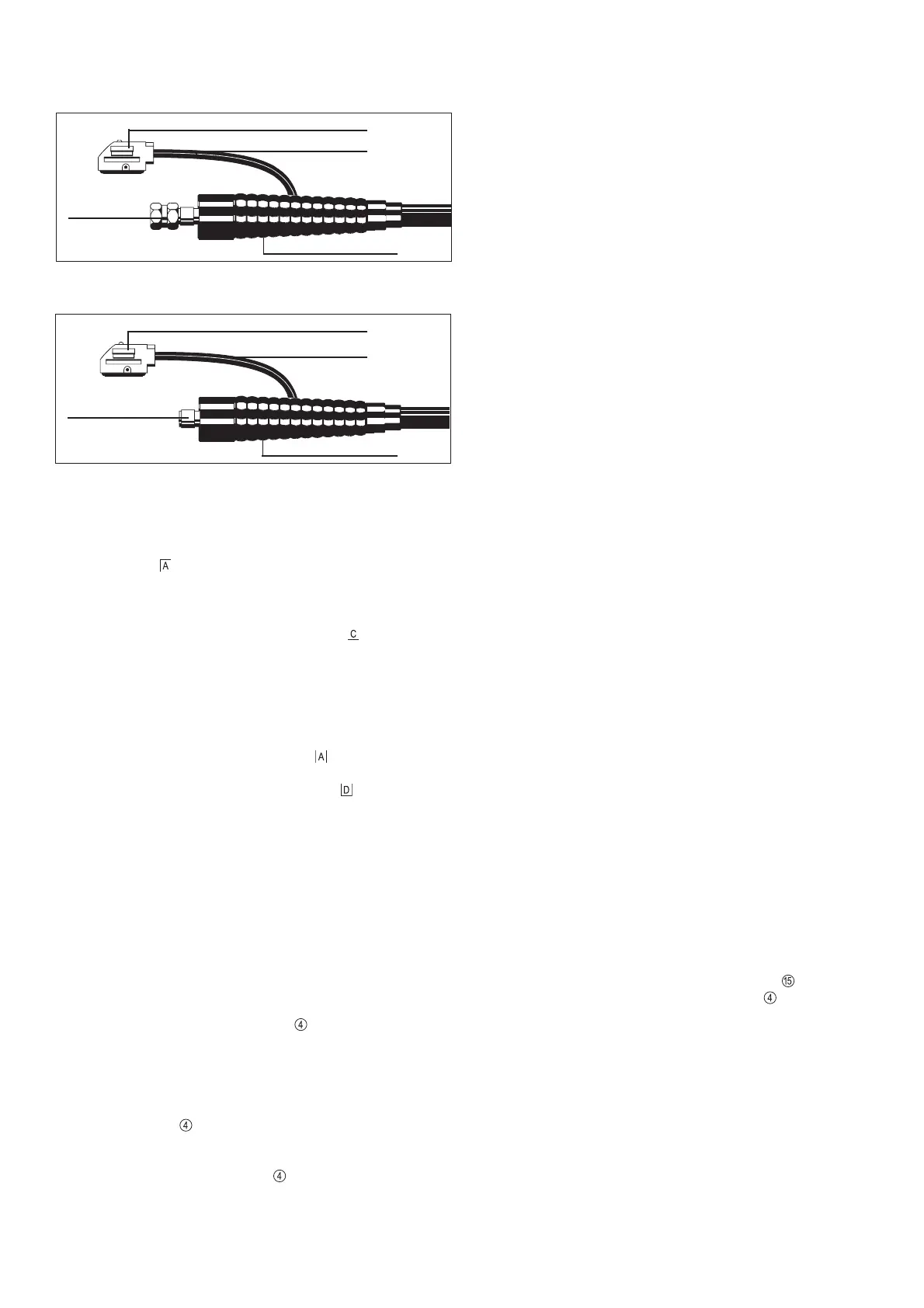

Fig. 9 Modèle avec raccord central de torche GWZ: Raccord de la torche
refroidie par gaz
Manchon de tuyau flexible
Paramètres Mode de fonctionnement TIG CC
l GAS prédébit de gaz 0-20s.
l G-L postdébit de gaz I
min
2-26s.
l G-H postdébit de gaz I
max
2-26s.
l UPS Up-Slope 0,1-7s.
l SCU Start Current - Arc chercheur 0-100%
l I3 Courant diminué 0-100% de I
H
l HFt HF-temps périodique (0,01s - 0,4s)
l SCU courant de démarrage - AbS absolu du courant
principal max. (160A /170A)
rEL Rélatif du courant principal réglé
l StS Mode de fonctionnement spécial à 2 temps ON/OFF
l SFS Service spécial à 4 temps OFF/1/2/3/4/5
l ELd Diamètre de l'électrode en tungstène (0-3,2mm)
l PRO Programme - Mémorisation des paramètres réglés
en poussant la gâchette du pistolet
l FAC Factory - Activation des paramètres préréglés par
Fronius en poussant la gâchette du pistolet
Paramètres Mode de fonctionnement Electrode
l Hti période de Hotstart 0,2-2s
l HCU courant de Hotstart 0-100%
l dYn dynamique 0-100A
l PRO Programme - Mémorisation des paramètres réglés
en poussant la gâchette du pistolet
l FAC Factory - Activation des paramètres préréglés par
Fronius en poussant la gâchette du pistolet
Paramètres du programme prédeféni par Fronius
l GAS 0,4s l SCU rEL
l G-L 5,0s l StS OFF
l G-H 15,0 l SFS OFF
l UPS 1,0s l ELd 2,4mm
l SCU 29% l Hti 0,5s
l I3 50% l HCU 50%
l HFt 0,01s l dyn 30A
NIVEAU DE MENU DE SERVICE P1
Menu de service avec différents programmes de vérification.
Vous trouverez une description détaillée du menu de service dans
le mode d’emploi disponible en option „Fonctions setup / affichage
des erreurs“ (42,0410,0494).
NIVEAU DE SERRURE-CODE P2
L'appareil est équipé d’une serrure-code électronique. A l’usine la
serrure-code n’est pas activée. Il faut absolument prendre note
des changements de la combinaison de chiffres. On peut attribuer
seulement un code à trois chiffres. Avec appareils nouveaux le
code est 321.
1. Manière de procéder
l Accéder au niveau de serrure à code P2
l Sur l’écran d’affichage apparaît „Cod_?_“
l Entrer le code actuel (avec appareils nouv. le code est 321)
- Régler le chiffre moyennant le régulateur I
H
- Confirmer le chiffre moyennant la touche
- Répéter le processus deux fois jusqu’à ce que „Cod OFF“
ou „Cod ON“ apparaisse sur l’écran d’affichage
Pour la manière de procédur ultérieure voir les points sui-
vants
2. Modifier et activer le code
3. Désactiver le code
2. Modifier et activer le code
a.) Sur l’écran d’affichage on peut lire „Cod OFF“
l Régler sur „Cod ON“ moyennant la bascule de la gâchette du
pistolet (pour la manière de procéder suivante voir pt. 2b)
TRAVAIL AVEC LES NIVEAUX DE
PROGRAMME
ACCÈS AUX NIVEAU DE PROGRAMME CORRESPONDANT
l Connecter l’appareil avec la touche appuyée
l Apparaît --- ð niveau de préréglage
l Appuyer sur la bascule de la gâchette du pistolet jusqu’à ce que
1. apparaisse P1 ð niveau du menu de service
2. apparaisse P2 ð niveau de serrure à code
3. réapparaisse --- ð niveau de préréglage
l Lâcher la touche
NIVEAU DE PRÉRÉGLAGES ---
Sélectionner moyennant la touche
et modifier la valeur moy-
ennant la bascule de la gâchette du pistolet
Les paramètres ne sont affichés que suivant le mode de fonc-
tionnement (TIG/électrode) réglé.
Modèle avec raccord central de torche GWZ:
l Retirer le manchon de tuyau flexible en caoutchouc de la torche
l Visser l’écrou hexagonal (SW21, raccord de gaz et de courant)
sur le raccord
de la torche qui se trouve du côté de l’appareil
et le serrer.
l Repousser vers l’avant le manchon en caoutchouc sur l’écrou
hexagonal.
l Brancher la fiche de commande dans la prise et la verrouiller
Avertissement! Nous vous prions de vous référer au mode
d’emploi de la torche correspondante pour les détails techniques
etc. de la torche, son montage et son entretien.
Modèle avec raccord central de torche F:
- Introduire le connecteur à accouplement à baïonnette dans le
raccord central à torche de l'appareil
et le verrouiller en
tournant vers la droite
l Ficher la fiche de commande dans la prise et la verrouiller
Important! Nous vous prions de vous référer au mode d’emploi de
la torche correspondante pour les détails techniques etc. de la
torche, son montage et son entretien.
Fig.9a Modèle avec raccord central de torche F: Raccord de la torche refroidie
par gaz
Raccord de gaz
et de current
Fiche de commande
Ligne de commande
Manchon de tuyau flexible
