13

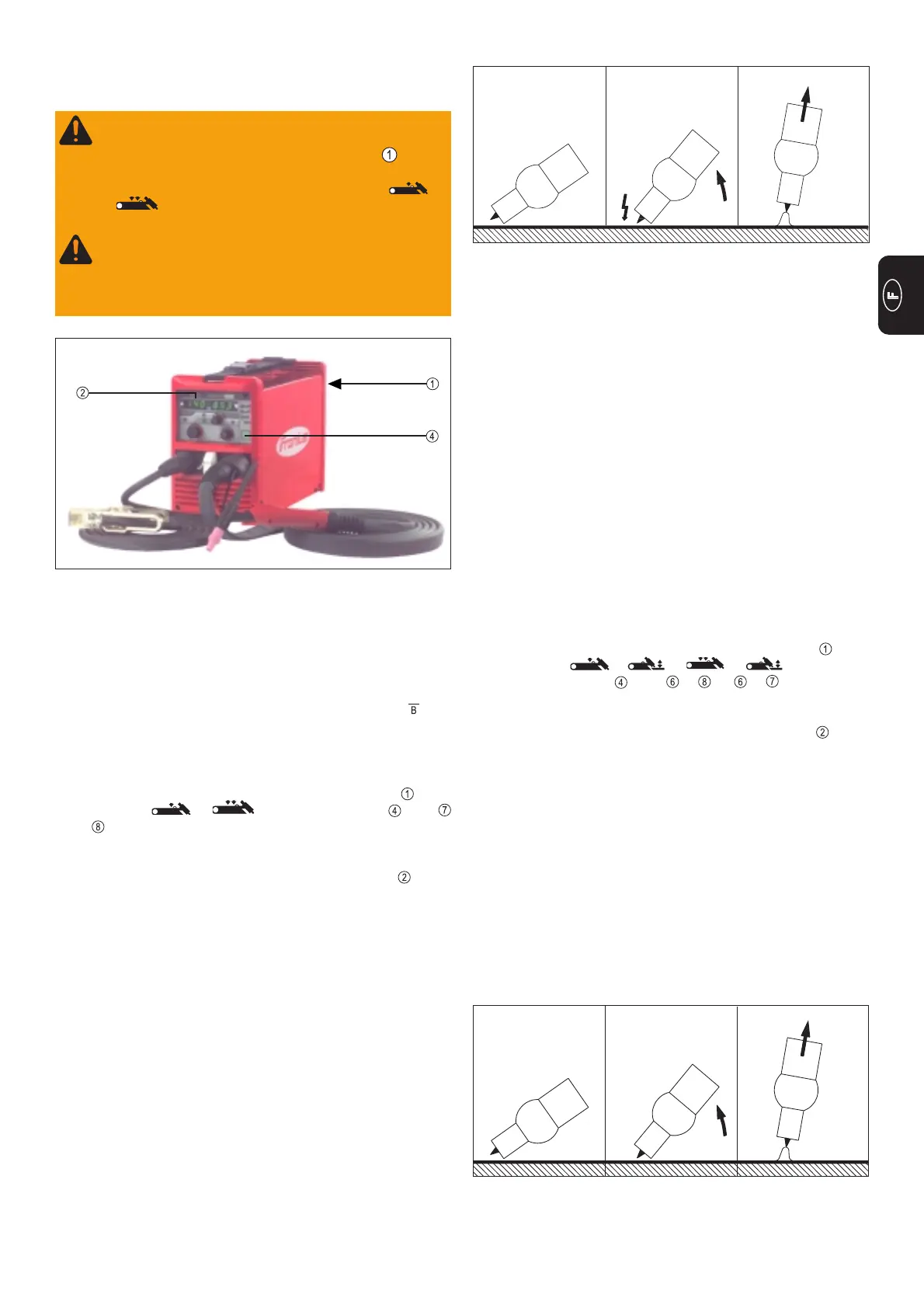

Fig. 22 Amorçage avec haute fréquence
a) positionnement de la
buse de gaz
b) amorçage de haute
fréquence sans contact
avec la pièce à
travailler
c) arc amorçé
SURVEILLANCE D’AMORÇAGE:
Si le soudeur n'interrompt pas la séquence de commande (2 temps
/ 4 temps) par la gâchette du pistolet après un essai d’amorçage
sans succès ou la rupture de l’arc électrique, le gaz de protection
continue à sortir et il y a une perte de gaz indésirée. En ce cas la
commande de surveillance interrompt la séquence de commande
automatiquement après environ 5 secondes. Pour un nouvel
essai d’amorçage il faut actionner de nouveau la gâchette du
pistolet.
SOUDAGE TIG AVEC AMORÇAGE PAR
CONTACT (SANS HF)
MISE EN SERVICE
l Equiper la torche d’une électrode en tungstène et d’une buse de
gaz (voir les instructions de service de la torche)
l Brancher le câble de masse dans la prise de courant et le ver-
rouiller
l Relier le tuyau flexible de gaz de l’installation avec le détendeur
de gaz
l Brancher la fiche de secteur
l Connecter l’interrupteur principal de mise en marche
l Commuter à et ou et moyennant la
touche de sélection , DEL et ou et allumées
l Si nécessaire brancher la commande à distance
l Sélectionner les paramètres de soudage (affichage des valeurs
théoriques de courant principal I
H
par l’ampèremètre )
l Ouvrir la valve de la bouteille à gaz en tournant à gauche.
AMORÇAGE DE L’ARC ÉLECTRIQUE
l Avec courant de soudage déconnecté il faut mettre l’électrode
sur le point d’amorçage, incliner la torche vers l’arrière jusqu’à
ce que le bord de la buse de gaz soit en contact avec la pièce
à travailler et la distance entre la pointe de l’électrode et la pièce
à travailler soit de 2 à 3 mm (fig. 23a)
l Fermer l’écran protecteur
l Actionner la gâchette de la torche - gaz de protection passe
l Redresser la torche sur le bord de la buse jusqu’á ce que la
pointe de l’électrode touche la pièce à travailler (fig. 23b)
l L’arc s’amorçe en soulevant la torche
l Tourner en position normale (fig. 23c)
l Effectuer le soudage
Fig. 23 Amorçage par contact
a) positionnement de la
buse de gaz
b) amorçage par
contact avec la pièce
à travailler
c) arc amorçé
SOUDAGE TIG À AMORÇAGE À HAUTE
FRÉQUENCE (HF)
Fig. 21 Transtig 1600 / 1700, en tant que soudeuse TIG comprenant: source de
courant à bloc de commande, torche manuelle, câble de mise à la masse
(bouteille à gaz avec détendeur sans figure)
MISE EN SERVICE
l Equiper la torche d’une électrode en tungstène et d’une buse de
gaz (voir les instructions de service de la torche correspondan-
te)
l Brancher le câble de masse dans la prise de courant et le
verrouiller
l Relier le tuyau flexible de gaz de l’installation avec le détendeur
de gaz
l Brancher la fiche de secteur
l Connecter l’interrupteur principal de mise en marche
l Commuter à ou moyennant le touche , DEL
ou allumée
l Si nécessaire brancher la commande à distance
l Sélectionner les paramètres de soudage (affichage des valeurs
théoriques de courant principal I
H
par l’ampèremètre )
l Ouvrir la valve de la bouteille à gaz en tournant à gauche.
AMORÇAGE DE L’ARC ÉLECTRIQUE
l Avec courant de soudage déconnecté il faut mettre l’électrode
sur le point d’amorçage, incliner la torche vers l’arrière jusqu’à
ce que le bord de la buse de gaz soit en contact avec la pièce
à travailler et la distance entre la pointe de l’électrode et la pièce
à travailler soit de 2 à 3 mm (fig. 22a)
l Fermer l’écran protecteur
l Actionner la gâchette de la torche
l L'arc électrique s'amorçe sans contact avec la pièce à travailler
(fig. 22b)
l Mettre la torche en position normale (fig. 22c)
Avantage: pas de contamination de l’électrode ou de la pièce à
travailler
Important: Après l’amorçage la fréquence élevée déconnecte
automatiquement.
Avertissement! Lors du soudage TIG le câble porte-
électrode branché est sous tension, quand:
l L’interrupteur principal de mise en marche est con-
necté
l Le mode de fonctionnement est mis sur ou
et le soudage fut initié par la gâchette du pistolet.
Avertissement! Il faut veiller à ce que le câble porte
électrode non utilisé est enlevé ou bien attaché sur l’appareil
de manière si isolée que l’électrode enrobée et le porte-
électrode ne touchent pas des parties électroconductrices
ou mises à la terre telles.
