3
BESCHREIBUNG DER BEDIENUNGSELEMENTE

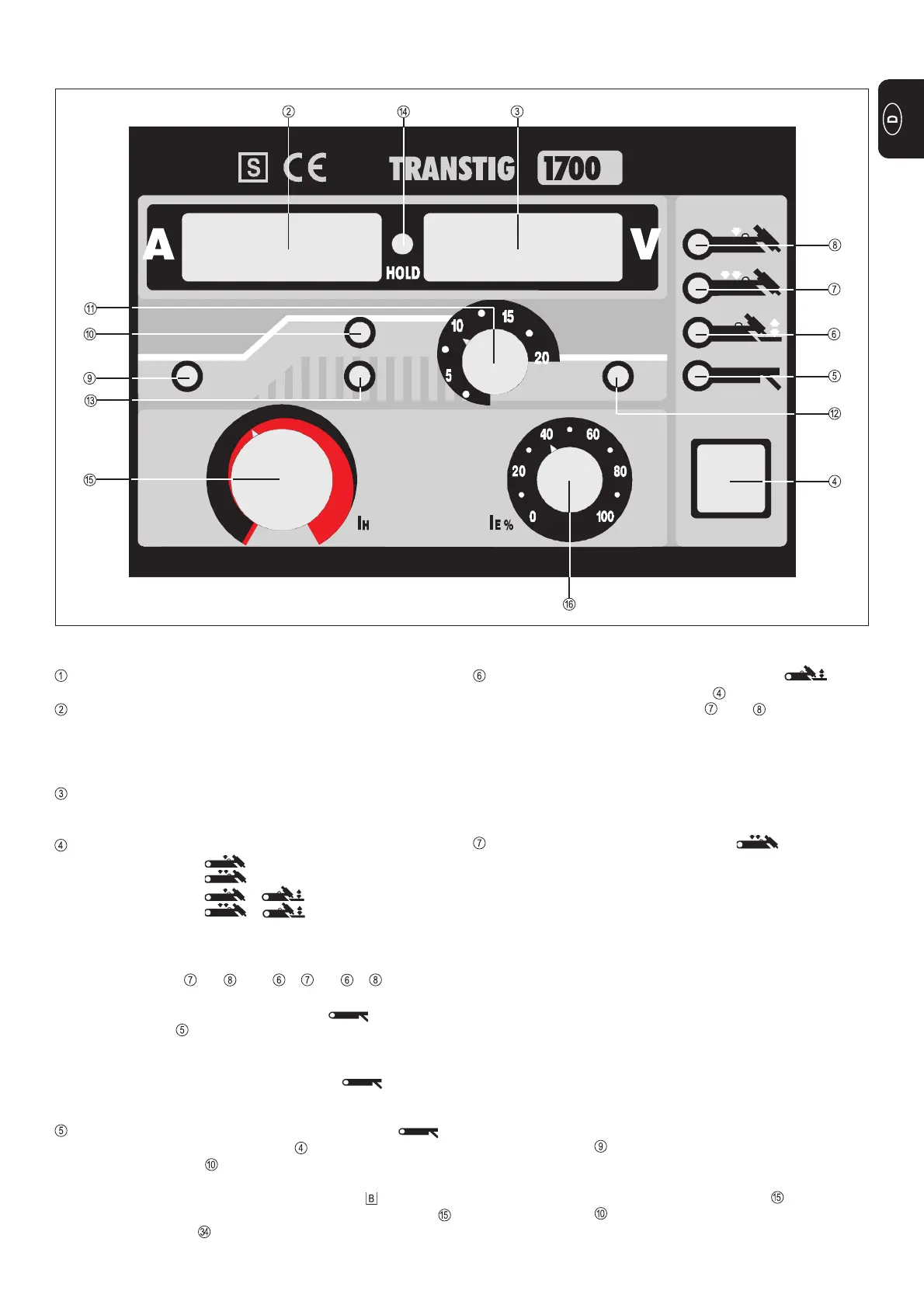

Abb. 3 Frontplatte TransTIG 1700
NETZ- HAUPTSCHALTER (siehe Abb.8)
DIGITAL-AMPEREMETER
l Anzeige des Hauptstromes
Sollwert ð gewünschter Schweißstrom
Istwert ð tatsächlicher Schweißstrom
DIGITAL-VOLTMETER
l Anzeige der Schweißspannung
FUNKTIONSWAHLTASTE
a) 2-TAKTBETRIEB
b) 4-TAKTBETRIEB
c) 2-TAKTBETRIEB +
d) 4-TAKTBETRIEB +
l Lichtbogendynamik und Hotstart sind außer Betrieb
l bei Fernregler TR 50mc, TR 51mc und TR 52mc erfolgt die
Umschaltung auf die jeweilige Betriebsart automatisch
l LED-Anzeigen od. bzw. + od. + leuchten
e) ELEKTRODEN-HANDSCHWEISSEN
l LED-Anzeige leuchtet und Leerlaufspannung wird ange-
zeigt
l vorgegebene Werte für Dynamik und Hot-Start gelten
l über Fernregler TPmc und internes Menü können die
Parameter verändert werden
LED-ANZEIGE FÜR E-HANDSCHWEISSBETRIEB
l Anwahl über Funktionswahltaste
l die LED-Anzeige für den Hauptstrom I
H
leuchtet nur
während des Schweißvorganges
l der Schweißstrom liegt an der Strombuchse ,
l den Schweißstrom können Sie mit dem Hauptstromregler
oder dem Regler des Fernreglers TPmc einstellen
}
WIG-Schweißen mit
HF-Zünden
WIG-Schweißen mit
Berührungszünden
}
LED-ANZEIGE FÜR BERÜHRUNGSZÜNDEN
l Anwahl über Funktionswahltaste
l leuchtet in Verbindung mit LED oder
l nach Eintasten und Werkstückberührung der Wolfram-
elektrode erfolgt die Zündung des Lichtbogens
l der bei Werkstückberührung fließende Kurzschlußstrom
entspricht dem Minimumstrom
Anwendung: Überall wo Hochfrequenz beim Zündvorgang
Störungen verursacht
LED-ANZEIGE FÜR 4-TAKTBETRIEB
4-Taktbetrieb - ohne Zwischenabsenkung
l im Handschweiß- oder Automatenbetrieb für fehlerfreie
Schweißverbindungen
l einstellbare Parameter wie Gasvorströmung, Suchlicht-
bogen, Stromanstiegszeit, Hauptstrom, Stromabsenkzeit,
Endkraterstrom und Gasnachströmzeit
l in Programmebene "EBENE VOREINSTELLUNGEN ---"
(Kapitel „Arbeiten mit den Programmebenen“), Parameter
WIG, muß die Einstellung für SFS auf "OFF" stehen
Funktionsablauf (Abb.4):
1. Zurückziehen und Halten der Brennertasterwippe
l Gasvorströmzeit läuft ab
l Lichtbogen zündet mit dem Wert des eingestellten Suchlicht-
bogenstromes I
S
(bei HF - Zünden: HF schaltet nach dem
Zündvorgang selbsttätig ab)
l LED-Anzeige leuchtet
2. Loslassen der Brennertasterwippe
l Strom steigt mit eingestellter Zeit (Up-Slope) bis zum Wert
des eingestellten Hauptstromes I
H
(Regler ) an.
l LED-Anzeige leuchtet
