4
3. Erneutes Zurückziehen und Halten der Brennertaster-
wippe
l Schweißstrom sinkt mit der eingestellten Zeit (Down-Slope,
Regler
) bis zum Wert des eingestellten Endkraterstromes
I
E
ab (Regler , Endkraterfüllung)
l LED leuchtet
4. Loslassen der Brennertasterwippe
l Lichtbogen erlischt
l intern eingestellte Gasnachströmzeit läuft ab
Zyklus-Start
Gasvorströmzeit
Stromanstieg über Up-Slope
Stromabsenkung über
Down-Slope
Gasnachströmzeit
Schweißende
Endkraterstrom
Zurückziehen und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
Loslassen der Brennertasterwippe
Zünden des Lichtbogens
mit Suchlichtbogenstrom I
S
Schweißen mit einge-
stelltem Hauptstrom I
H

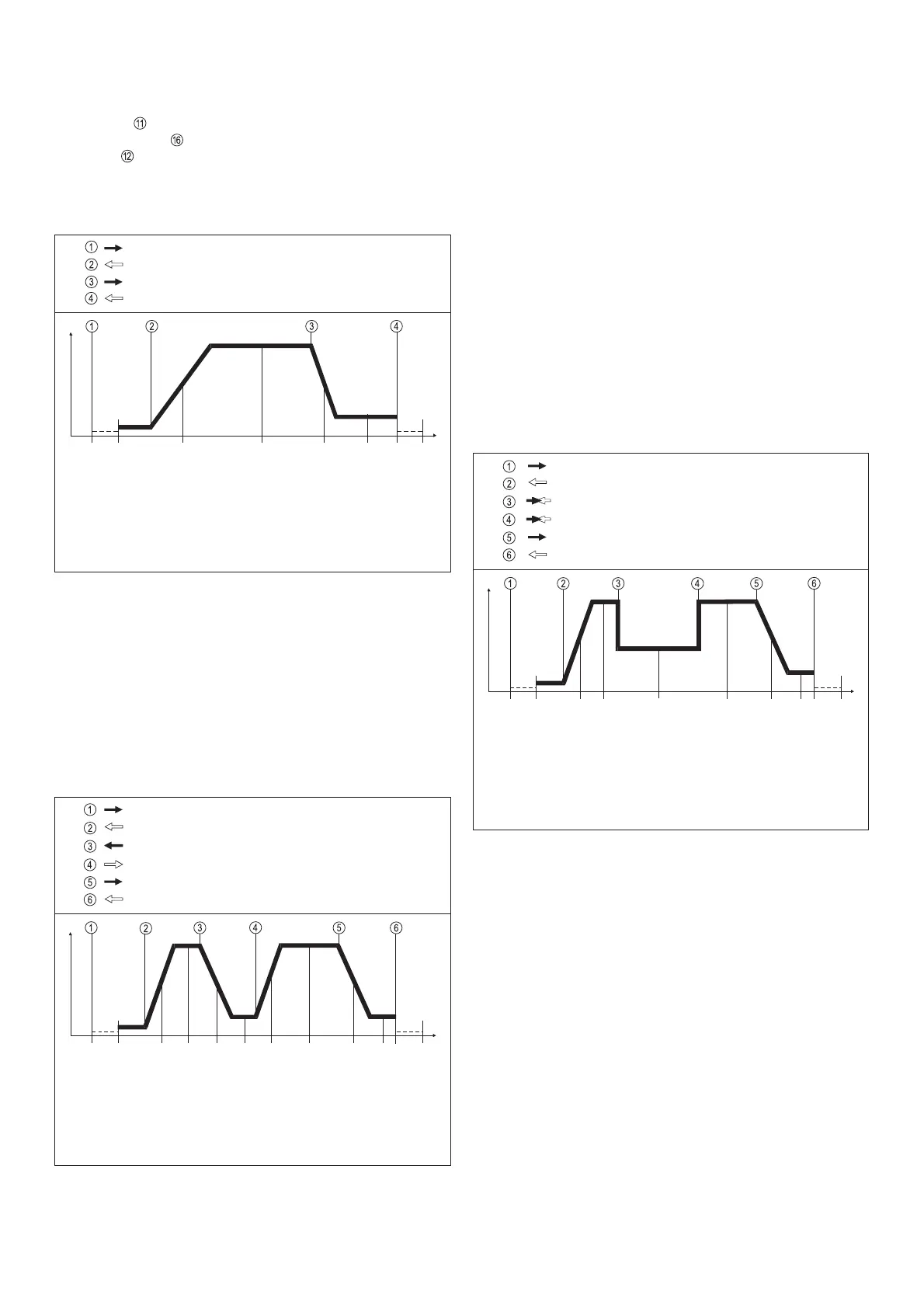

Abb. 4 Funktionsablauf 4-Taktbetrieb - ohne Zwischenabsenkung
Zurückziehen und Halten der Brennertasterwippe
I
S
I
H
I
E
I
t
Vordrücken und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
Loslassen der Brennertasterwippe
Abb. 4a Funktionsablauf im 4-Taktbetrieb - Variante I - mit Zwischenabsenkung
Erneutes Zurückziehen und Halten der Brennertasterwippe
I
S
I
H
I
E
I
t
Zurückziehen und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
I
E
I
H
Zyklus-Start
Gasvorströmzeit
Stromanstieg über
Up-Slope
Stromabsenkung über
Down-Slope
Gasnachströmzeit
Schweißende
Endkraterstrom
Zünden des Lichtbogens
mit Suchlichtbogenstrom I
S
Schweißen mit einge-
stelltem Hauptstrom I
H
Stromanstieg über
Up-Slope
Stromabsenkung über
Down-Slope
Schweißen mit einge-
stelltem Hauptstrom I
H
Endkraterstrom
4-Taktbetrieb - mit Zwischenabsenkung (Abb.4a)
l Abruf über WIG-Brenner mit Doppeltaster-Funktion
l Zwischenabsenkung auf den Absenkstrom I
E
:
- Absenkmöglichkeit des Schweißstromes vom Haupt- auf
den Absenkstrom I
E
und zurück, ohne den Schweißablauf
zu unterbrechen
l in Programmebene "EBENE VOREINSTELLUNGEN ---"
(Kapitel „Arbeiten mit den Programmebenen“), Parameter
WIG, muß die Einstellung für SFS auf "OFF" stehen
Wichtig!
l Stromabsenkung ohne Schweißablaufunterbrechung kann
nur bei aktiviertem Hauptstrom erfolgen
l kein Zündvorgang bei irrtümlichem Vordrücken der Brenner-
tasterwippe im Leerlauf
Spezial-4-Taktbetrieb - Variante I (Abb.5)
l ermöglicht den Abruf des 4-Taktbetriebes mit WIG-Bren-
nern ohne Doppeltaster-Funktion
l Zwischenabsenkung auf den Absenkstrom I
3
(Einstellung
siehe Kapitel „Arbeiten mit den Programmebenen“)
- Absenkmöglichkeit des Schweißstromes vom Haupt- auf
den Absenkstrom I
3
und zurück, ohne den Schweißablauf
zu unterbrechen
l in Programmebene "EBENE VOREINSTELLUNGEN ---"
(Kapitel „Arbeiten mit den Programmebenen“), Parameter
I3, kann der Absenkstrom I
3
in % vom Hauptstrom I
H
einge-
stellt werden
l in Programmebene "EBENE VOREINSTELLUNGEN ---"
(Kapitel „Arbeiten mit den Programmebenen“), Parameter
WIG, muß die Einstellung für SFS auf "1" stehen
Spezial-4-Taktbetrieb - Variante II / III / IV / V (Abb.5a/b/c/d)
l ermöglicht den Abruf des 4-Taktbetriebes mit WIG-Bren-
nern mit Doppeltaster-Funktion
l in Programmebene "EBENE VOREINSTELLUNGEN ---"
(Kapitel „Arbeiten mit den Programmebenen“), Parameter
WIG, die Einstellung für SFS
- auf "2" stellen für Variante 2
- auf „3“ stellen für Variante 3
- auf „4“ stellen für Variante 4
- auf „5“ stellen für Variante 5
kurzes Drücken (Vordrücken) der Brennertasterwippe
kurzes Drücken (Vordrücken) der Brennertasterwippe
Loslassen der Brennertasterwippe
Abb. 5 Funktionsablauf im Spezial-4-Taktbetrieb - Variante I
Zurückziehen und Halten der Brennertasterwippe
I
S
I
H
I
3
I
t
Zurückziehen und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
I
E
I
H
Zyklus-Start
Gasvorströmzeit
Stromanstieg über
Up-Slope
Gasnachströmzeit
Schweißende
Schweißen mit einge-
stelltem Absenkstrom I
3
(Setup)
Zünden des Lichtbogens
mit Suchlichtbogenstrom I
S
Schweißen mit einge-
stelltem Hauptstrom I
H
Stromabsenkung über
Down-Slope
Schweißen mit einge-
stelltem Hauptstrom I
H
Endkraterstrom
Abb. mit Zwischenabsenkung
